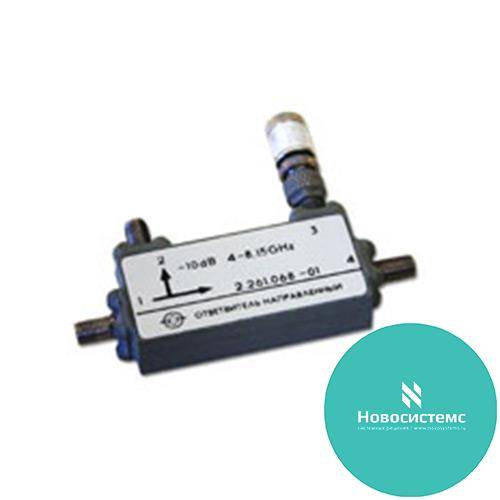

Направленные ответвители с малой частотной зависимостью переходного ослабления

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Применяются для встраивания в радиоизмерительные приборы (генераторы сигналов, анализаторы спектра) в системах автоматического регулирования уровня мощности, контроля частоты, мощности.
Выполнены на полосковых (печатных) линиях передачи. Имеют малые габариты и массу.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур: 5–40 o C
Относительная влажность: 98 % C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Диапазон частот, ГГц	Переходное ослабление, дБ	Частотная зависимость переходного ослабления, дБ	Направленность (мин.), дБ
Модель	Диапазон частот, ГГц	Переходное ослабление, дБ	Частотная зависимость переходного ослабления, дБ	Направленность (мин.), дБ
2.261.039-01	1,07–4,0	10±1,0	±0,5	15
2.261.039-03	4,0–8,15	10±1,0	±0,5	15
2.261.039-05	8,15–17,85	10±1,0	±0,8	10
2.261.040	1,07–4,0	10+1,0	±0,5	15
2.261.040-01	4,0–8,15	10±1,0	±0,5	15
2.261.040-02	8,15–17,85	10±1,0	±0,8	10
2.261.068	1,07–4,0	10±1,0	±0,5	15
2.261.068-01	4,0–8,15	10±1,0	±0,5	15
2.261.068-02	8,15–12,05	10±1,0	±0,5	12
2.261.068-03	12,05–17,85	10±1,0	±0,8	10
2.261.082	1,07–4,0	10±1,0	±0,5	15
2.261.083	4,0–8,15	10±1,0	±0,5	15
2.261.083-01	8,15–12,05	10±1,0	±0,5	12
2.261.083-02	12,05–17,85	10±1,0	±0,8	10
2.243.903	1,0–12,4	10±1,0	±1,2	14(1–7 ГГц)
				10
				(7–12,4 ГГц)
2.261.045	2,0–18,0	10±1,0	±1,0	10

Модель	Потери в первичном тракте, дБ	КСВН	Тип соединителей			Габариты, мм	Масса, кг
Модель	Потери в первичном тракте, дБ	КСВН	1	4	2	Габариты, мм	Масса, кг
2.261.039-01	1,2	1,35	IX P	IX B	IX P	110x62x14	0,12
2.261.039-03	1,5	1,35	IX P	IX B	IX P	82x62x14	0,075
2.261.039-05	1,6	1,6	IX P	IX B	IX P	82x62x14	0,075
2.261.040	1,2	1,35	III P	III B	III P	145x62x14	0,23
2.261.040-01	1,5	1,35	III P	III B	III P	117x62x14	0,21
2.261.040-02	1,6	1,60	III P	III B	III P	117x62x14	0,21
2.261.068	1,2	1,35	IX P	IX P	IX P	109x62x14	0,12
2.261.068-01	1,5	1,35	IX P	IX P	IX P	81x62x14	0,075
2.261.068-02	1,5	1,5	IX P	IX P	IX P	81x62x14	0,075
2.261.068-03	1,6	1,6	IX P	IX P	IX P	81x62x14	0,075
2.261.082	1,2	1,35	IX B	IX P	IX P	110x44x14	0,12
2.261.083	1,5	1,35	IX B	IX P	IX P	82x44x14	0,075
2.261.083-01	1,5	1,5	IX B	IX P	IX P	82x44x14	0,075
2.261.083-02	1,6	1,6	IX B	IX P	IX P	82x44x14	0,075
2.243.903	1,5	1,3(1–7 ГГц)	IX P	IX P	III P	105x62x16	0,20
		1,5
		(7–12,4 ГГц)
2.261.045	1,6	1,6	IX P	IX P	IX P	81x62x14	0,075

Примечание: Ответвители могут быть выполнены с соединителями типа N и SMA с дюймовыми резьбами взамен соединителей типа III и IX по ГОСТ 13317-89
