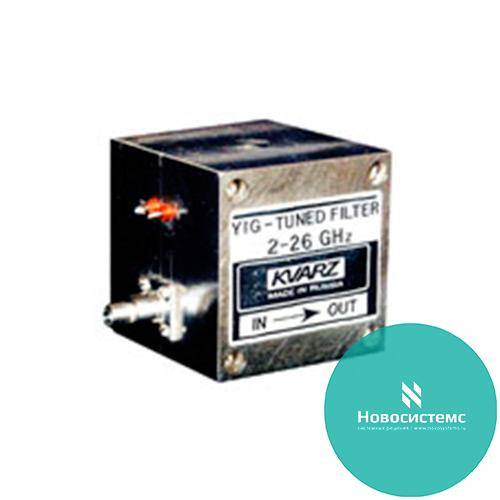

Полосно-пропускающие фильтры с ЖИГ-перестройкой

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Предназначены для выделения полезного сигнала и подавления нежелательных и паразитных сигналов.
Используются в качестве преселектора в анализаторах спектра и приемниках широкого применения.
Принцип действия основан на ферромагнитном резонансе в ферритовых резонаторах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип фильтра	Диапазон частот, ГГц	Вноси- мые потери, дБ	Полоса на уров- не 3 дБ, МГц, мин	Раз- вязка, дБ, мин.	Ослабле- ние пара- зитных резонан- сов, дБ, мин.	Суммар- ная не- равно- мерность в полосе, дБ, макс.	Линей- ность, МГц, ном.	Гисте- резис, МГц, ном.	Крутизна перест- ройки МГц/мА
FFK2-1	0,5–2,0	6	10	40	20	2	±3	5	10
FFK2-2	1,0–12,4	5	12	40	20	2	±10	15	25
FFK2-3	2,0–18,0	4	18	40	20	2	±10	20	30
FFK2-4	2,0–26,0	5	15	35	20	2,5	±25	25	30
FFK3-1	0,5–2,0	7	12	60	40	2	±3	5	10
FFK3-2	1,0–12,4	6	14	65	40	2	±10	15	25
FFK3-3	2,0–18,0	4,5	20	65	40	2	±10	20	30
FFK4-1	0,5–2,0	8	14	80	50	2	±3	5	10
FFK4-2	1,0–12,4	7	15	80	50	2	±10	15	25
FFK4-3	2,0–18,0	6	20	80	50	2	±10	20	30
FFK4-4	2,0–26,5	7	20	70	50	2,5	±40	25	30
FFK4-5	26,5–40,0	7	30	60	40	2,0	±35	65	40

Тип фильтра	Тип сое- дини- теля	Габариты, мм
FFK2-1	IX P	25x30x45
FFK2-2	IX P	44x44x68
FFK2-3	IX P	52x52x85
FFK2-4	IX P	52x52x85
FFK3-1	IX P	25x30x45
FFK3-2	IX P	44x44x68
FFK3-3	IX P	52x52x85
FFK4-1	IX P	25x30x45
FFK4-2	IX P	44x30x68
FFK4-3	IX P	52x52x85
FFK4-4	IX P	52x52x85
FFK4-5	I P	52x52x85

Примечания:
1. Возможно выполнение фильтров в более узких диапазонах частот с улучшенными характеристиками.
2. Диапазон рабочих температур –10 ... 60 o C.
3. Параметры измерены при Pвх= 10 мВт
4. Возможно изготовление ЖИГ фильтров с соединителями типа 3,5 мм с дюймовой резьбой вместо соединителей типа IX P по ГОСТ 13317-89
