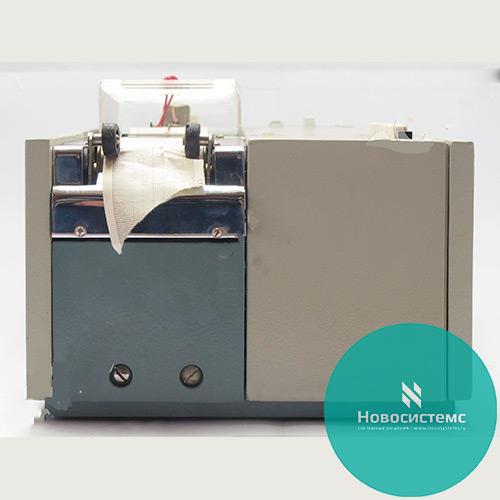

Н338 Прибор быстродействующий самопишущий

Н338 прибор быстродействующий самопишущий предназначен для регистрации в аналоговой форме быстропротекающих процессов, преобразованных в соответствующие значение электрического напряжения.

Модификации Н338-1, Н338-2, Н338-4, Н338-6, Н338-8, Н338-1Б, Н338-2Б, Н338-4Б, Н338-6Б, Н338-8Б являются приборами медицинского назначения; модификации Н338-1П, Н338-2П, Н338-4П, Н338-6П, Н338-8П - общепромышленного назначения.

Приборы Н338 могут быть использованы как в виде отдельного устройства, так и при встраивании его в электрокардиографы и другие медицинские и измерительные комплексы.

Технические характеристики Н338:

• Рабочий частотный диапазон - от 0 до 150 Гц.
• Линейная часть частотного диапазона - от 0 до 60 Гц.
• Постоянные регистрации каждого измерительного канала - 0,02 В/см; 0,04 В/см; 0,08 В/см; 0,2 В/см; 0,4 В/см; 0,8 В/см; 2 В/см; 4 В/см.

Запись показаний:

• - модификации Н338-1Б, Н338-2Б, Н338-4Б, Н338-6Б, Н338-8Б - на теплочувствительной бумаге в прямоугольной системе координат;
• - модификации Н338-1, Н338-1П, Н338-2, Н338-2П, Н338-4, Н338-4П, Н338-6, Н338-6П, Н338-8, Н338-8П - чернильная в криволинейной системе координат.
• Ширина записи каждого измерительного канала - 40 мм.

Скорости движения диаграммной ленты:

• - для приборов с чернильной записью - 1 мм/с; 2,5 мм/с; 5 мм/с; 10 мм/с; 25 мм/с; 50 мм/с; 100 мм/с;
• - для приборов с записью на теплочувствительной бумаге - 0,2 мм/с; 1 мм/с; 2,5 мм/с; 5 мм/с; 10 мм/с; 25 мм/с; 50 мм/с; 100 мм/с.
• Величина напряжения калибровки от внутреннего источника - 40±1,2 мВ.

Приведенная статическая погрешность от нелинейности амплитудной характеристики, выраженная в процентах от ширины записи измерительного канала:

• - прибора медицинского назначения - не более ±3%;
• - прибора общепромышленного назначения - не более ±4%.

• Вариация показаний, выраженная в процентах от ширины записи измерительного канала - не более 4,5%.
• Суммарное невозвращение конца пишущего устройства и нулевой линии диаграммной ленты - не более 1 мм.
• Отношение первого выброса на переходной характеристике, к установившемуся отклонению пишущего устройства прибора - не более 1,1.

Допуск на неравномерность амплитудно-частотной характеристики:

• - в диапазоне от 0 до 60 Гц (при двойной амплитуде записи 20 мм) - не более ±0,5 дБ;
• - в диапазоне от 0 до 100 Гц (при двойной амплитуде записи 20 мм) - не более +0,5 дБ; -1,5 дБ;
• - на частоте 150 Гц (при двойной амплитуде записи 10 мм) - -3 дБ.

1. Смещение нулевой линии записи за 8 ч работы, выраженное в процентах от ширины записи измерительного канала - не более 1%.
2. Смещение линии записи в любом измерительном канале многоканального прибора, вызванное влиянием прямоугольных импульсов, подаваемых на вход рядом расположенного измерительного канала, выраженное в процентах от ширины записи измерительного канала - не более 1,5%.
3. Размыв линии записи от внутренних шумов, наводок и помех, выраженный в процентах от ширины записи измерительного канала - не более 0,5%.
4. Погрешность от изменения температуры на каждые 10° С, выраженная в процентах от ширины записи измерительного канала - не более ±2,25%.
5. Погрешность от влияния внешнего магнитного поля напряженностью 400 А/м, выраженная в процентах от ширины записи измерительного канала - не более ±1%.
6. Погрешность от наклона прибора на 5°, выраженная в процентах от ширины записи измерительного канала - не более ±1%.
7. Погрешность, вызванная изменением напряжения источника питания на ±10% от номинального значения, выраженная в процентах от ширины записи измерительного канала - не более ±1%.

Потребляемая мощность:

• - модификации Н338-1, Н338-1Б, Н338-1П - не более 60 В·А;
• - модификации Н338-2, Н338-2Б, Н338-2П - не более 75 В·А;
• - модификации Н338-4, Н338-4Б, Н338-4П - не более 100 В·А;
• - модификации Н338-6, Н338-6Б, Н338-6П - не более 150 В·А;
• - модификации Н338-8, Н338-8Б, Н338-8П - не более 185 В·А.

Испытательное напряжение цепи питания прибора относительно корпуса:

• - прибора медицинского назначения - 4 кВ;
• - прибора общепромышленного назначения - 2 кВ.

Допустимые величины тока и напряжения для контактов выносной кнопки прибора медицинского назначения, предназначенных для включения внешней цепи:

1. - постоянный ток - 250 В и 0,1 А; 127 В и 0,4 А; 12 В и 1,0 А;
2. - переменный ток - 250 В и 0,2 А; 127 В и 0,6 А; 12 В и 1,5 А.

• Наработка на отказ - не менее 8000 ч на один канал.
• Средний срок службы - 8 лет.
• Габаритные размеры и масса приборов представлены в таблице:

Прибор самопишущий Н338 состоит из измерительных блоков, блоков стабилизаторов, конструктивно объединенных с отметчиками в многоканальном приборе, лентопротяжного механизма и блока питания.

Условия эксплуатации Н338:

• Нормальная температура окружающего воздуха - (+20±5)° С.
• Рабочая температура окружающего воздуха - от +10° С до +35° С.
• Относительная влажность при +30° С - до 80%.
• Номинальное напряжение питания - 220 В.
•
• Частота сети питания - 50 Гц.
