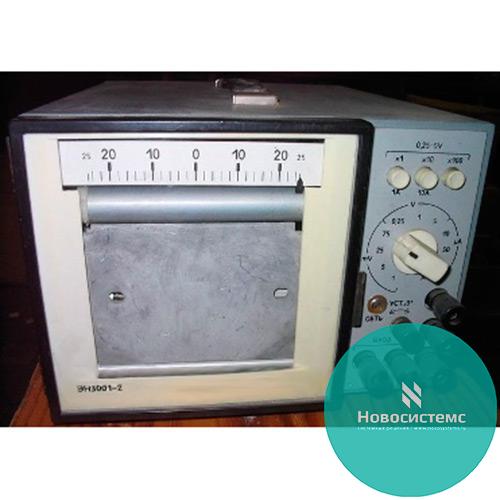

ЭН3001-2 Прибор самопишущий

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

46 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Прибор самопишущий ЭН3001-2 многопредельный переносный предназначен для измерения и непрерывной записи тока и напряжения в цепях постоянного тока.

Технические характеристики приборов приборы самопишущие ЭН3001-2 многопредельные переносные:

Рабочие условия применения:

температура окружающего воздуха - от 0ºС до 50ºС;
относительная влажность - 90% при температуре 25°С;

Конечные значения диапазонов измерений, класс точности по измерению и записи чернилами измеряемой величины, входные сопротивления и допустимые внешние сопротивления должны соответствовать указанным в таблице 1;

Таблица 1 Конечное значение диапазона измерений, класс точности и входное сопротивление прибора прибор самопишущий ЭН3001-2 многопредельный переносный

Конечное значение диапазона измерений	Класс точности	Входное сопротивление
0,25В, 1В, 5В 2,5В, 10В, 50В 25В, 100В, 500В 1мВ, 5мВ, 25мВ, 75мВ 1А, 10А 10мкА, 50мкА, 250мкА	1,0	200 кОм/В±2%
		20 кОм/В±2%
		2 кОм/В±2%
		не менее 10 МОм
		не более 1,5 Ом
		не более 100 Ом

Предел допускаемого значения основной погрешности по записи времени равен ±0,5%;

Предел допускаемого значения полной погрешности прибора прибор самопишущий ЭН3001-2 многопредельный переносный по записи измеряемой величины равен пределу допускаемого значения основной погрешности по измерению и записи измеряемой величины.

Предел допускаемого значения дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, решен пределу допускаемого значения основной погрешности на каждые 10°С изменения температуры.

Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-2 многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на 5° равен пределу допускаемого значения основной погрешности.

Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины под влиянием внешнего однородного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительной цепи прибора, при самых неблагоприятных направлениях и фазе магнитного поля равен ±1%.

Индукция магнитного поля прибора прибор самопишущий ЭН3001-2 многопредельный переносный:

- 0,5мТ - для постоянного тока и переменного тока частоты 50Гц и 1000Гц;

- 0,05мТ - для переменного тока частоты 10000Гц.

Предел допускаемого значения дополнительной погрешности по измерению и записи измеряемой величины, вызванной установкой его на ферромагнитном основании толщиной 2мм±0,5мм или влиянием помещенного вплотную с ним такого же прибора, до этого находившегося на расстоянии не менее 1м, равен ±0,5%.

Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-2 многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением напряжения электропитания на ±10% от номинального, равен пределу допускаемого значения основной погрешности.

Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины, вызванной отклонением частоты от предела нормальной области частот до любой частоты в рабочей области частот, равен пределу допускаемого значения основной погрешности.

Время установления показаний подвижной части приборов не превышает 1с;

Значение первого переброса указателя прибора прибор самопишущий ЭН3001-2 многопредельный переносный не превышает 7% ширины поля записи.

Невозвращение указателя к нулевой отметке шкалы (соответственно капилляра пишущего устройства к нулевой линии диаграммной ленты) не превышает 1,0мм.

Допустимое несовпадение нулевой линии, нанесенной на диаграммной ленте с линей записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,5мм.

Ширина линии записи не превышает 0,5мм.

Полный диапазон регулировки электрическим корректором указателя не менее 5мм (5% от длины шкалы).

Время установления рабочего режима - 1,0 час.

Запись показаний прибора прибор самопишущий ЭН3001-2 многопредельный переносный производится шариковым стержнем или чернилами на диаграммной ленте с односторонней перфорацией с номинальной шириной поля записи 100мм.

Электропитание прибора прибор самопишущий ЭН3001-2 многопредельный переносный осуществляется от сети переменного тока напряжением 220В±22В, частотой 50Гц±1,0Гц или 60Гц±1,2Гц для приборов, поставляемых на экспорт.

Потребляемая мощность - не более 15В∙А;

Длительность непрерывной записи при однократной заправке чернилами или шариковым стержнем - 60 суток.

Для перемещения диаграммной ленты прибора прибор самопишущий ЭН3001-2 многопредельный переносный применен синхронный двигатель с питанием от сети переменного тока напряжением 220В частотой 50Гц или 60Гц - для приборов, поставляемых на экспорт.

Номинальные значения скоростей перемещения диаграммной ленты: 20мм/час; 60мм/час; 180мм/час; 600мм/час; 1800мм/час; 5400мм/час.

Изменение скоростей производится заменой сменных зубчатых колес.

Электрическая прочность изоляции прибора между корпусом и измерительной цепью, а также между измерительной цепью и цепью питания в нормальных условиях применения выдерживает в течение 1 минуты испытательное напряжение переменного тока синусоидальной формы частотой 50Гц±1Гц действующее значение которого равно 2кВ.

Сопротивление изоляции прибора прибор самопишущий ЭН3001-2 многопредельный переносный между корпусом и изолированной от корпуса любой электрической цепью в нормальных условиях применения - не менее 40 МОм, при температуре 20ºС±5°С и относительной влажности 90% - 2 МОм;

Габаритные размеры - 230x180x320мм;

Масса - не более 7кг;

По отдельному заказу приборы могут быть изготовлены с дополнительным видом записи - шариковым стержнем.

Класс точности приборов приборы самопишущие ЭН3001-2 многопредельные переносные по измерению и записи измеряемой величины шариковым стержнем на постоянном токе - 1,5.

При работе на диапазоне измерения 0А-10А использовать проводники сечением не менее 2мм2.

Увеличение ширины линии записи вызванное колебаниями резонансного характера подвижной части (разрыв линий записи), не должно превышать 1,25мм при любой частоте, находящейся в пределах нормального и рабочего диапазона частот.

Изготовитель гарантирует соответствие качества прибора прибор самопишущий ЭН3001-2 многопредельный переносный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
