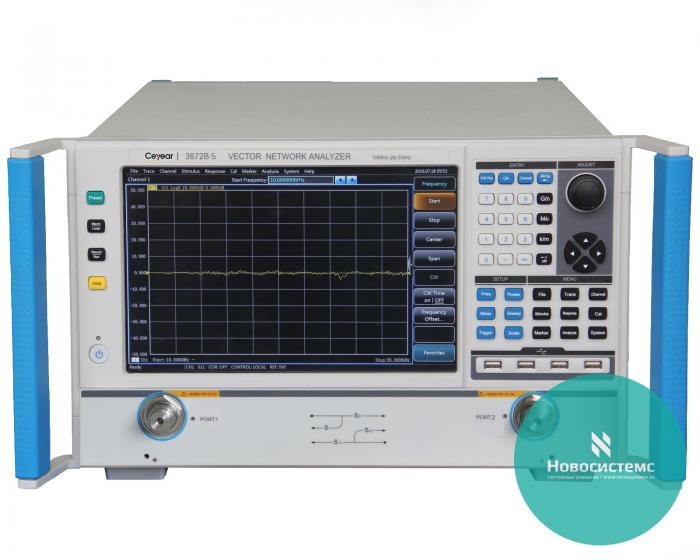

3672E векторный анализатор цепей Ceyear от 10 МГц до 67 ГГц

Производитель

Ceyear

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание 3672E:

Анализаторы цепей векторные серий 3672, 3672-S предназначены для измерений комплексных коэффициентов отражения и передачи двухполюсников и четырехполюсников в коаксиальных волноводах.

Анализаторы цепей 3672E - приборы высокого класса точности c частотным диапазоном от 10 МГц до 67 ГГц, с 4 портами, с разрешением по частоте 1 Гц, с экраном высокого разрешения и обширным функционалом. Для расширения области выполнения задач имеется большой набор опций. Высокое качество и востребованность прибора подтверждены внесением в Госреестр СИ.

Описание типа Ceyear 3672

Методика поверки Ceyear 3672

Основные характеристики 3672:

Количество портов: 4
Диапазон частот: 10 МГц … 67 ГГц
Тип: Лабораторный (настольный
Сенсорный экран высокого разрешения с диагональю 12,1";
Операционная система Windows;
Интерфейсы дисплея: USB, GPIB, LAN и VGA;
Несколько режимов калибровки: однопортовая и многопортовая калибровки, возможность использования серийных и пользовательских наборов и электронных калибраторов.
16 окон дисплея, способных одновременно отображать 8 трасс и 64 независимых измерения; каналы для быстрого внедрения комплексных тестовых решений;
Форматы отображения: логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, диаграмма Смита;
Запись/запуск (управление одной кнопкой), что значительно упрощает этапы настройки измерения и улучшает работоспособность;

Опции:

201 2-портовый ступенчатый аттенюатор;
400 4-портовый измерительный блок;
401 4-портовый ступенчатый аттенюатор;
402 измерение интермодуляционных искажений (при наличии опции 400 и S80);
S80 измерение со смещением частоты;
S82 скалярные измерения параметров смесителей (при наличии опции 400 и S80);
008 измерение в импульсном режиме;
480 комплект кабелей для 4-портовой системы расширения частотного диапазона;
364 устройство для расширения параметров многопортовой сети;
S06 регулировка мощности модуля расширения частотного диапазона;
S07 AFR-автоматическое удаление приспособления;
S10 измерение во временной области;
S83 векторные измерения параметров смесителей (при наличии опции 400 и S80);
S84 встроенный смеситель гетеродина (при наличии опции 400, S82, и S80);
S86 измерение двумерной динамической характеристики компрессии усилителя;

Тип	Лабораторный (настольный)
Диапазон частот	10 МГц … 67 ГГц
Количество встроенных портов	4
Динамический диапазон	110 дБ
Максимальный уровень мощности	8 дБм
Особенности	Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), рефлектометр (опция) параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Большой (диагональ 26 см) сенсорный экран.
Интерфейс	USB, LAN, GPIB

Наименование характеристики			Значение
Диапазон рабочих частот, МГц:
– 3672A			от 10 до 13500 включ.
– 3672B			от 10 до 26500 включ.
– 3672C			от 10 до 43500 включ.
– 3672D			от 10 до 50000 включ.
– 3672E			от 10 до 67000 включ.
– 3672A-S			от 10 до 13500 включ.
– 3672B-S			от 10 до 26500 включ.
– 3672C-S			от 10 до 43500 включ.
Дискретность установки частоты, Гц			±1
Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала, Гц			±1·10-6
Максимальный уровень мощности	Порт 1 и 3	Порт 1 и 3		Порт 2 и 4
выходного сигнала в рабочем	Режим	Режим высокой
диапазоне частот для модификаций	номинальной	мощности
3672A, 3672B с опцией 400, дБ/мВт:	мощности
– от 10 МГц до 50 МГц включ.	0	9		13
– св. 50 МГц до 4 ГГц включ.	0	6		13
– св. 4 ГГц до 7 ГГц включ.	12	12		10
– св. 7 ГГц до 13,5 ГГц включ.	8	8		9
– св. 13,5 ГГц до 20 ГГц включ.	6	6		6
– св. 20 ГГц до 26,5 ГГц включ.	4	4		2
Максимальный уровень мощности	Порт 1 и 3	Порт 1 и 3		Порт 2 и 4
выходного сигнала в рабочем	Режим	Режим высокой
диапазоне частот для модификаций	номинальной	мощности
3672A, 3672B с опциями 201,401, 402,	мощности
дБ/мВт:
– от 10 МГц до 50 МГц включ.	-1	8		12
– св. 50 МГц до 4 ГГц включ.	-1	5		12
– св. 4 ГГц до 7 ГГц включ.	10	10		9
– св. 7 ГГц до 13,5 ГГц включ.	6	6		8
– св. 13,5 ГГц до 20 ГГц включ.	4	4		5
– св. 20 ГГц до 26,5 ГГц включ.	2	2		0

Наименование	Обозначение	Количество
Анализатор цепей векторный 3672A или 3672B, или 3672C, или 3672D, или 3672E, или 3672A-S,или 3672B-S, или 3672C-S	-	1 шт.
Шнур сетевого питания	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Компакт диск	Network Analyzer 3672, 3672-S	1 шт.
Методика поверки	421-74-29 МП	1 экз.
