FCA3000 - частотомер

Производитель

TEKTRONIX

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание частотомера FCA3000:

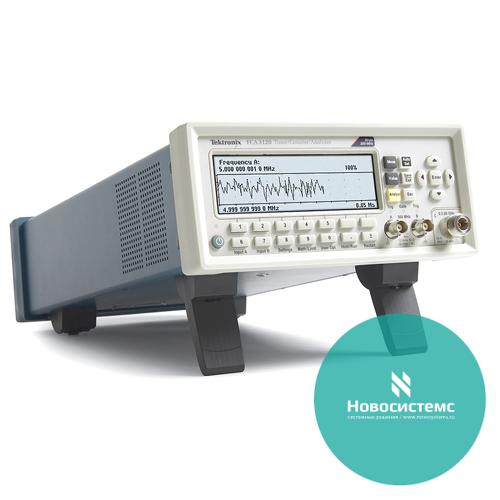

Частотомер FCA3000 представляет собой многофункциональный инструмент, предназначен для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, этот прибор в стандартной комплектации выпускается с внутренним ОЗУ большого объема и характеризуется высокой скоростью передачи данных во внутреннюю память (250k выборок/с). Кроме того, дисплей FCA3000 наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу.

Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – пользователь получает в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала.

Технические характеристики частотомера FCA3000:

Параметр	Значения
Измерение частоты
Режим	Нормальный, с подтверждением приема
Частотный диапазон: Вход А, В	0,001 Гц...300 МГц
Разрешение	12 цифр за период измерения 1с (норма)
Дополнительные параметры	Vmax, Vmin, Vp-p
Измерение периода
Режим	Одиночный, усреднение
Диапазон: Вход А, В	3,3 нс...1000 с (одиночный, усреднение)
Разрешение	100 пс (одиночный), 12 разрядов/с (среднее)
Дополнительные параметры	Vmax, Vmin, Vp-p
Соотношение A/B, B/A
Диапазон	10-9...1011
Входная частота: Вход А, В	0,1 Гц...300 МГц
Дополнительные параметры	Частота 1, Частота 2
Интервалы времени A-B, B-A, A-A, B-B
Режим	Обычный, интеллектуальный (для определения знака A до B или A после B)
Диапазон	Обычный: 0 нс...+106 с Интеллектуальный: +10-6 с...+106 с
Разрешение	100 пс однократный захват
Минимальная ширина импульса	1,6 нс
Положительная и отрицательная ширина импульса
Диапазон	2,3 нс...106 с
Минимальная ширина импульса	2,3 нс
Дополнительные параметры	Vmax, Vmin, Vp-p
Время нарастания и спада A, B
Диапазон	1,6 нс...106 с
Уровни срабатывания	10% и 90% амплитуды сигнала
Минимальная ширина импульса	1,6 нс
Дополнительные параметры	Vmax, Vmin, скорость нарастания
Положительный и отрицательный коэффициенты заполнения A, B
Диапазон	0,000001...0,999999
Диапазон частот	0,1 Гц...300 МГц
Дополнительные параметры	Период, ширина имппульса
Фаза A относительно B, B относительно A
Диапазон	-180°...+360°
Разрешение	одиночный цикл 0,001° до 10 кГц, со снижением до 1°>10 МГц разрешение улучшается статистикой
Диапазон частот	до 160 МГц
Дополнительные параметры	Частота (A), Va/Vb (в дБ)
Vmax, Vmin. Vp-p A,B
Диапазон	-50 В...+50 В, -5 В...+5 В
Частотный диапазон	DC, 1 Гц...300 МГц
Режим	Vmax, Vmin, Vp-p
Разрешение	3 мВ
Неопределенность (диапазон 5 В), типичное DC, 1 Гц...1 кГц 1 кГц...20 МГц 20...100 Мгц 100...300 МГц	1% + 15 мВ 3% + 15 мВ 10% + 15 мВ 30% + 15 мВ
Дополнительные параметры	Vmax, Vmin, Vp-p
Временные метки
Необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
Максимальная частота	160 МГц
Разрешение временной метки	100 пс
Входы A и B
Диапазон частот	DC: 0...300 МГц AC: 10 Гц...300 МГц
Импеданс	1 МОм/20 пФ или 50 Ом (КСВН<2:1)
Запуск	положительный или отрицательный фронт
Максимальная рассинхронизация канала	500 пс
Чувствительность	15 мВ (DC...200 МГц) 25 мВ (200...300 МГц)
Ослабление	х1, х10
Динамический диапазон	30 мВп-п...10 Вп-п в диапазоне ±5 В
Уровень срабатывания (показания на дисплее)	Разрешение: 3 мВ Неопределенность (х1): ±(15 мВ+1% уровня срабатывания) В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
Автоматический режим гистерезиса	Время: минимальный период гистерезиса (коррекция на гистерезис) Частота: 1/3 амплитуды входного сигнала
Аналоговый ФНЧ	Номинал 100 кГц, RC-типа
Цифровой ФНЧ	Частота среза 1 Гц ... 50 МГц
Максимальное неразрушающее напряжение	1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц 50 Ом: 12 Вскз
Тип разъема	BNC
Входы и выходы на задней панели
Вход опорного сигнала	Синусоида 1,5 или 10 МГц, 0,1-5 Вскз, импеданс≥1 кОм
Выход опорного сигнала	Синусоида 10 МГц, >1 Вскз на 50 Ом
Вход блокировки (блокировка/разблокировка) всех функций измерений	Импеданс: примерно 1 кОм Диапазон частот: 0...80 МГц
Дополнительные функции
Задержка срабатывания
Диапазон задержки	20 нс...2 с
Разрешение	10 нс
Внешнее управление пуском и остановом
Режим	Пуск, Останов, Управление пуском и остановом
Входные каналы	A, B или E (на задней панели)
Макс.частота следования управляющего сигнала	Канал A, B: 160 МГц Канал E: 80 МГц
Статистика
Функции	Максимум, минимум, среднее значение, девиация Алана, стандартное отклонение, ΔMAX-MIN
Дисплей	Цифровой, гистограммы, графики трендов
Размер выборки	2 ... 2x109 выборок
Шаг измерений	Временной диапазон шага: 4 мкс ... 500 с
Математика
Функции	К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо)
Другие функции
Время измерения	20 нс – 1000 с для частоты, выброса и среднего значения. Одиночный цикл для других функций измерения
Опорная временная база	Внутренняя, внешняя, автоматическая
Удержание показаний	Фиксирует результат измерения, пока не запущено новое измерение
Дисплей	Цифровой + Графический с подсветкой. 14 разрядов в цифровом режиме. Разрешение: 320 х 97 пикселей
Сохраненные настройки прибора	Можно сохранить или вызвать из внутренней энергонезависимой памяти 20 настроек прибора; 10 из них могут быть защищены пользователем
Интерфейс GPIB
Совместимость	Совместимость с IEEE 488.2-1987, SCPI 1999 53131A
Максимальная скорость измерения (по шине GPIB)	15 K/5 K показаний/с (режим пересылки блоков) 4 К показаний/с (только в режиме передачи) 650/500 показаний/с (индивидуальное срабатывание)
Максимальная скорость измерения (во внутреннюю память)	250 К показаний/с
Размер внутренней памяти	750 К показаний
Интерфейс USB
Версия	2.0 полноскоростной (11 Мб/с)
Общие характеристики
Напряжение питания	90...265 В, 45...440 Гц
Потребляемая мощность	< 40 Вт
Рабочая температура	0 °С ... 50 °С
Влажность	5...95% (10...30 °С) 5...75% (30...40 °С) 5...45% (40...50 °С)
Габаритные размеры (В х Ш х Г)	90х210х395 мм
Масса	2,7 кг (нетто) 3,5 кг (брутто)

Опции временной базы:

Модель опции	Стандарт	Средняя стабильность	Высокая стабильность
Тип опорного генератора	Стандарт	OCXO	OCXO
Старение: за 24 часа за месяц за год	нет < 5x10-7 < 5x10-6	< 5x10-9 (1) < 6x10-8 < 2x10-7	< 5x10-10(1) < 1x10-8 < 5x10-8
Колебание температуры: 0-50°C 20-26°C	< 1x10-5 < 3x10-6	< 5x10-8 < 2x10-8	< 5x10-9 < 1x10-9
Кратковременная стабильность (1 с)	Не указано	< 1x10-10	< 1x10-11
Квадратный корень вариации Аллана (10 с)	Не указано	< 1x10-10	< 1x10-11
Стабильность при включении питания	отсутствует	<1x10-7	<1x10-8
Зависимость отклонения от конечного значения через 24 часа работы, после периода прогрева	30 мин.	30 мин.	10 мин.
Полная неопределенность при рабочей температуре 20-26°C при интервале достоверности (95%) - через год после калибровки - через 2 года после калибровки	< 7x10-6 < 1,2x10-5	< 2,4x10-7 < 4,6x10-7	< 0,6x10-7 < 1,2x10-7

№	Наименование	Количество
1	Частотомер FCA3000	1
2	Кабель питания	1
3	Краткое руководство по эксплуатации	1
4	Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView	1
5	Диск CD: базовая версия ПО LabVIEW SignalExpress	1
