Описание:

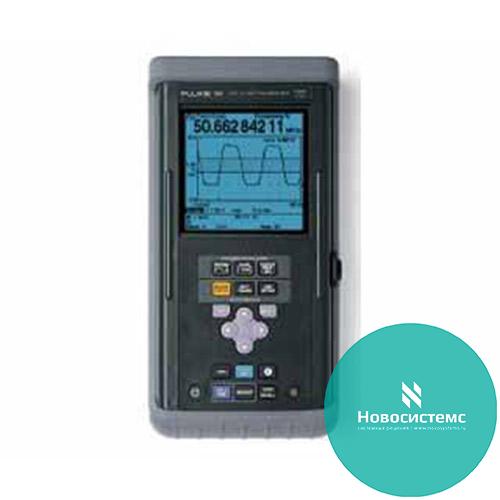

Fluke 164 - портативный многофункциональный профессиональный прибор, соединяющий в себе функции высокоточного частотомера и широкополосный цифровой вольтметр с возможностью четкого отображения формы сигнала на дисплее.
Новый многофункциональный частотомер FLUKE — это больше, чем высококлассный частотомер, инженеры FLUKE добавили ему функцию широкополосного цифрового вольтметра и возможность отображения формы измеряемого сигнала как на осциллографе. Три различных вида представления результатов позволяют ВИДЕТЬ, ИЗМЕРЯТЬ и АНАЛИЗИРОВАТЬ ваш сигнал.
Прибор позволяет измерить следующие параметры: частота, период, Vmax, Vmin, Vпик-пик, длительность импульса, время нарастания/спада фронта, скважность, временной интервал между импульсами, фаза, частота в вспышке (импульсная модуляция), Vdc, true RMS Vac, джиттер и счет с накоплением.
Режимы отображения
Одновременно отображаются до 10-ти параметров сигнала, что позволяет выявлять взаимозависимость между критическими параметрами в процессе регулировки.
Режим отображения формы сигнала
В этом режиме на дисплее частотомера Fluke 164 отображается сигнал частотой до 50 МГц, сопровождаемый точными сведениями о синхронизации, и 10-тизначный результат измерения одного из параметров.
Режим отображения статистических данных
Анализ таких статистических параметров характеристик сигнала, как минимальное, максимальное, среднее значение, девиация частоты и разность макс. - мин., позволяет получать полноценную информацию о поведении сигнала, например, стабильность/смещение и дрожание фазы.
Измерительные способности
Измеряет больше параметров сигнала, чем его «одноклассники». Например: частоту сигнала, частоту заполнения, соотношение частот, период, ширину импульса, фронт/срез, временной сдвиг, сдвиг фаз, скважность, напряжение постоянного тока, действующее среднеквадратическое значение переменного напряжения с постоянной составляющей, максимальное и минимальное значение напряжения, размах, дрожание фазы, общее количество импульсов и число оборотов в минуту.
Автоматические установки
Автоматическая настройка прибора в различных режимах работы позволяет легко получать корректные и достоверные результаты измерений.
Подсказки
Всплывающие подсказки в меню выбора функций дают возможность почти полностью отказаться от необходимости использования печатной Инструкции по применению.
Высокопроизводительный частотомер
Диапазон частот 160 МГц, опционально расширяемый до 2.7 ГГц (модели 164T и 164H). 9 digits /second на 10-тизначном дисплее.
Технические характеристики прибора
Таблица 1
Режимы отображения |
Форма сигнала (WAVEFORM): Отображение периодических сигналов и настроек синхронизации. Для верификации большинства основных видов входного сигнала и корректной синхронизации не требуется применения отдельного осциллографа. Кроме того, на дисплее отображается числовой результат измерения с разрешением до 10 знаков и значение амплитуды входного сигнала (от пика до пика). Значения (VALUES): Одновременно отображается до 10 параметров входного сигнала. Статистика (STATISTICS): Среднее значение, Максимум, Минимум, плюс размах сигнала и девиацию частоты на выбранном количестве отсчетов; объем выборки: 2 ... 106. |
Функции Таймера/ Частотомера | Диапазон частот: Ограничение по минимуму входной частоты обычно ниже при ручных установках синхронизации и отображении результатов измерений в режимах VALUES и STATISTICS. При использовании авто синхронизации или закрытого входа минимальная частота равна 20 Гц. Если не указан иной способ действий, максимальная частота равна 50 МГц, а минимальная ширина импульса 6 нс. |
Частота |
Вход A и B: 1 МГц ... 160 МГц (открытый вход) 20 Hz ... 160 МГц (закрытый вход) Вход C: 140 МГц ... 2.7 ГГц (только в моделях 164H/164T) Разрешение: 9 значащих цифр в секунду. |
Частота заполнения пачки импульсов |
Вход A и B: 1 Гц ... 70 МГц Вход C: 140 МГц ... 2.7 ГГц (только в моделях 164H/164T) Разрешение: 9 значащих цифр в секунду (за время прохождения пачки импульсов). |
Частота следования импульсов |
Вход A и B: до 1 МГц Вход C: до 20 КГц (только в моделях 164H/164T) Разрешение: 9 значащих цифр в секунду. |
Период |
Вход A и B: 6 нс ... 106 с (1 мкГц... 160 МГц) Вход C: 370 пс ... 7 нс (140 МГц ... 2.7 ГГц) (только в моделях 164H/164T) Разрешение при измерении 1-го цикла: 1 нс (A, B) Разрешение при усреднении множества импульсов: 9 значащих цифр в секунду (A, B, C) |
Соотношение частот f1/f2 |
fA/fB, fB/fA, fC/fA, fC/fB: 10-9 ... 109 Вход A и B: 1 МГц ... 160 МГц Вход C: 140 МГц ... 2.7 ГГц (только для моделей 164H/164T) |
Частота оборотов в минуту |
Вход A и B: 10-5 об./мин. ... 109 об./мин. (при 1 импульсе на оборот) Коэффициент преобразования: 1 ... 106 импульсов на оборот |
Временной интервал |
Вход A и B: 0 нс ... 107с Разрешение: 1 нс |
Ширина импульса положительного/ отрицательного |
Вход A и B: 6 нс ... 107с Разрешение: 1 нс |
Время нарастания/спада |
Вход A и B: 6 нс ... 107 с Разрешение: 1 нс Амплитуда импульса: і 500 мВ п-п |
Скважность |
Вход A и B: 0.0001 ... 99.9999% Диапазон частот: 10 МГц ... 50 МГц Разрешение: 0.0001% или (частота сигнала/1 ГГц) x 100%, что больше |
Фаза |
Вход A и B: - 180.00є ... +360.00є Диапазон частот: 10 МГц ... 50 МГц Разрешение: 0.01є или (частота сигнала /1 ГГц) x 360є, что больше |
Подсчет кол-ва импульсов, ручной и/или за устанавливаемый промежуток времени |
Диапазон: 0 ... 1014 отсчетов/до 100 МГц Ручной режим: Подсчет импульсов одновременно на входах A и B. Отображается кол-во импульсов на вх.: A, B, A-B или A+B Старт/Стоп: кнопка «Run/Hold» Timed mode: Подсчет импульсов на вх. A за устанавливаемое в пределах 200 нс ... 15с время Ширина импульса: і5 нс |
Подсчет кол-ва импульсов с внешним управляющим сигналом |
Вход A и B: 0 ... 1014 отсчетов/до 100 МГц Режимы измерений: Подсчет импульсов на вх. A, между стартовым и стоповым импульсом на вх. B или за время присутствия открывающего сигнала на вх. B. Ширина импульса: і5 нс |
Измерение времени | Повторяющиеся циклы: Усреднение за промежуток времени от 200 нс до 15 сек. с разрешением 100 нс. Используется при измерении частоты, числа оборотов в минуту, среднего периода и отношения параметров сигналов по разным входам. Также используется при подсчете количества импульсов за отрезок времени. Одиночный цикл: Применяется для одиночного измерения периода на входах A и B, временного интервала, ширины импульса и времени нарастания и спада (фронт/срез). Продолжительность индикации результата: Время измерения или 200 мс (что больше). |
ОСТАНОВКА/ ПУСК |
Остановка (HOLD): фиксирует последний результат Возобновление (RESTART): запускает новый цикл измерений. |
Дополнительные режимы синхронизации | Обычно, измерения запускаются и останавливаются непосредственно первым «событием», соответствующим установкам синхронизации. Arming, Arming Delay и Hold-off являются дополнительными настройками синхронизации, позволяющими частотомеру проводить измерения в определенных точках последовательности импульсов на входе А, не допуская запуска или остановки синхронизации в течение заданной задержки и/или до совпадения параметров сигнала на входе В с заданными. Arming ON: Запуск синхронизации осуществляется сразу по приходу управляющего сигнала на вход В. Применяется для измерения частоты, периода и ширины импульса. Start Arming Delay: Дополнительная задержка запуска синхронизации на заданный интервал времени от 200 нс до 5 с после прихода управляющего сигнала на вход В. Trigger Hold-Off: Не допускает остановки синхронизации в течение заданного интервала времени от 200 нс до 5 с. Применяется для измерения временного интервала, ширины импульса, а также времени фронта/ среза. |
Измерение напряжения | Допуски: Приведенные ниже значения погрешности действительны в диапазоне 10% ... 100% предела измерений при температуре от 18єC до 28єC после 30 минутного прогрева прибора. Дополнительно при температуре ниже 18єC или выше 28єC используется поправка: (заданная погрешность) x 0.1/єC. Достоверность соответствия согласно нормальному закону распределения (> 95%) равна 2s. |
Пиковое напряжение (В max, В min, В п-п) |
Пределы измерения напряжения A и B: 500 мВ, 5.00 В, 50.0 В. Диапазон частот: 20 Гц ... 50 МГц. Погрешность: 20 Гц ... 2 КГц: 2% + 0.2% диапазона измерений; 2 КГц ... 5 МГц: 4% + 0.2% диапазона измерений; 5 МГц ... 20 МГц: 10% + 1% диапазона измерений; 20 МГц ... 50 МГц: 25% + 1% диапазона измерений. |
Постоянное напряжение |
Пределы измерения напряжения A и B: 500 mV, 5.00, 50.0V Погрешность: 2% + 0.2% диапазона измерений |
Действующее значение переменного или переменного с постоянной составляющей напряжения | Пределы измерения напряжения A и B: 300 мВ, 3.00 В, 30.0 В; Пиковое напряжение: 500 мВ, 5.00 В, 50.0 В; Диапазон частот: 1 Гц ... 10 МГц; Погрешность (при синусоидальной форме сигнала): 20 Гц ... 50 Гц: 2% + 0.2% диапазона измерений (DC + AC), 4% + 0.2% диапазона измерений (закрытый вход); 50 Гц ... 2 КГц: 2% + 0.2% диапазона измерений; 2 КГц ... 5 МГц: 4% + 0.2% диапазона измерений (4% + 2% диапазона измерений на 300 мВ диапазоне); 5 МГц ... 10 МГц: 10% + 1 % диапазона измерений (10% + 2% диапазона измерений на 300 мВ диапазоне); Амплитудный коэффициент (Crest factor): Любой сигнал не выходит за пределы пикового значения напряжения. Прибор откалиброван для синусоидального сигнала. Для прочих сигналов с амплитудным коэффициентом до 3.0 добавляется 2% + 2% от предела измерений. |
Дисплей с отображением ряда параметров |
Автоматическое снятие характеристик с одновременным отображением всех параметров, характеризующих данный тип сигнала. Синусоида: Частота, период, max и min значения амплитуды, а также размах сигнала. Импульс: Частота, период, длительность положительного и отрицательного импульса, время нарастания и спада (фронт/срез), скважность, max и min значения амплитуды, а также размах сигнала. Пачка импульсов: Частота заполнения, частота следования, max и min значения амплитуды, а также размах сигнала. |
Функция отображения формы сигнала | Отображение формы периодических входных сигналов. Для верификации большинства основных видов входного сигнала и корректной синхронизации не требуется применения отдельного осциллографа. Это применимо для входов A и B как в режиме измерения частоты и времени, так и в режиме вольтметра. Однако, для более подробного визуального отображения характеристик комплексного, динамически изменяющегося или низкоуровневого сигнала потребуется полнофункциональный осциллограф. |
Оцифровка по уровню сигнала (ВЧ) Transitional Sampling TM |
8-ми битный АЦП фиксирует на оси времени точки совпадения сигнала с уровнями дискретизации. Процесс измерения временного интервала начинается с момента запуска синхронизации и продолжается до точки остановки АЦП частотомера, проходя сквозь весь сигнал. Полоса частот: 50 МГц (-3 дБ отображаемого размаха сигнала) Фронт: 3.5 нс Эффективная частота выборки: 1·109 отсчетов в секунду при > 20 нс/деление, 3·109 отсчетов в секунду при і 20 нс/деление. Распознавание периодических импульсных помех: >6 нс. Активно всегда, независимо от установок развертки по времени. |
Оцифровка по времени (НЧ) Time Sequential | Диапазон частот: 1 Гц ... 2 КГц Частота выборки: До 40·103 отсчетов в секунду. АВТО оцифровка: Автоматический выбор режима оцифровки между ВЧ (Transitional Sampling TM) и НЧ (Time Sequential), основанный на оценке частоты и ширины импульса входного сигнала. |
Масштаб по вертикали |
Режимы отображения: Один или два входных канала, автоматический выбор в зависимости от выбранного режима измерений. Частотная характеристика: 1 Гц ... 50 МГц (-3 дБ отображаемого размаха сигнала); Закрытый вход: 20 Гц ... 50 МГц (-3 дБ отображаемого размаха сигнала); Вход: Закрытый/ Открытый. Фронт: 3.5 нс (при оцифровке по уровню сигнала - ВЧ); Предел измерений напряжения: 100 мВ ... 50 В; Чувствительность: 20мВ/дел ... 10В/дел, автоматическое масштабирование. Точность: 2% + 25 мВ Кол-во делений: 8 |
Масштаб по горизонтали |
5 нс/дел. ... 0.2 с/дел., автоматическое или ручное масштабирование; Точность: 1 нс + 1 пиксель (ВЧ) 25 мкс + 1 пиксель (НЧ) Кол-во делений: 8 дел + 2 дел для просмотра переходных характеристик до момента захвата сигнала (только при оцифровке по уровню). Максимальная отображаемая длина: 5 циклов входного сигнала. |
Синхронизация по форме опорного сигнала (по маске) |
Источник опорного сигнала: Вход A или B, автоматический выбор, в зависимости от выбранного режима измерений. Чувствительность синхронизации: 60 мВ п-п ... 10 МГц; 90 мВ п-п ... 50 МГц; 120 мВ п-п ... 75 МГц Уровень синхронизации: Автоматический или ручной. |
Входы и Выходы | |
Вход A и B |
Диапазон частот: Граничная частота для режима измерения и режима отображения формы сигнала определяется отдельно (см. соответствующие этим режимам пункты таблицы). Фильтр нижних частот: Ј 100 КГц. Импеданс: 1 МОм/15 пФ. Логические уровни: ± 500 мВ, ± 5.00 В или ± 50.0 В Разрешение: 1, 10 или 100 мВ Погрешность: ± 1% + разрешение Установки: АВТО, ручная. Показания: цифровые показания или изображение формы сигнала на дисплее с соотв. масштабной сеткой. Чувствительность синхронизации (ручная установка): ±0.5В/±5В Пределы измерений: 20 мВдейств. синусоидальный сигнал (0 ... 50 МГц), 40 мВдейств. синусоидальный сигнал (50 МГц ... 160 МГц) ± 50В диапазон: 200 мВдейств. синусоидальный сигнал (0 ... 50 МГц), 400 мВдейств. синусоидальный сигнал (50 МГц ... 160 МГц) |
АВТО синхронизация | Уровень: Автоматически устанавливается значение, равное 50% от размаха входного сигнала, или 10% и 90% от размаха входного сигнала при измерениях фронта/среза. Гистерезис синхронизации: В режиме измерения среднего значения частоты и периода для обеспечения оптимальной помехоустойчивости гистерезис автоматически устанавливается на уровне 33% от размаха входного сигнала. Для всех остальных функций гистерезис устанавливается вручную на значение около 20 мВ (для частоты до 120 МГц). Для частот свыше 120 МГц гистерезис синхронизации увеличивается до 100 мВ при 0.5В/5В диапазоне, и до 1В при 50В диапазон. Минимальная частота: 20 Гц |
Максимальное входное напряжение |
Неразрушающее прибор: 240 Вдейств. при 1 КГц, линейно убывает до 6Вдейств. при 10 МГц. Безопасное для пользователя: 100 Вдейств. (только для 164 модели), 30 Вдейств. (для моделей 164H/164T) Плавающее напряжение: Все входы: 300 Вдейств. относительно земли (только для 164 модели), 30 Вдейств. (для моделей 164H/164T) |
Вход C (только для моделей 164H/164T) |
Диапазон частот: 140 МГц ... 2.7 ГГц Коэффициент делителя частоты: 64 Рабочее входное напряжение: 140 ... 300 МГц: 20 мВдейств.... 5 Вдейств. 0.3 ... 2.1 ГГц: 10 мВдейств.... 5 Вдейств. 2.1 ... 2.4 ГГц: 20 мВдейств. ... 5 Вдейств. 2.4 ... 2.7 ГГц: 70 мВдейств. ... 5 Вдейств. Импеданс: номинал 50 Ом, закрытый вход, КСВН < 2:1 Максимальное неразрушающее напряжение: 12 Вдейств. |
Вход для внешнего опорного сигнала |
Частота: 10 МГц Диапазон напряжений: 500 мВдейств. ... 12 Вдейств. Импеданс: около 500 Ом, закрытый вход |
Выход тестовых сигналов |
Эталонная частота: 10 МГц меандр. Строб импульсы: открывающий строб: низкий; закрывающий строб: высокий |
Генерация тестового сигнала |
Меандр, частота на выбор: 1 Гц, 50 Гц, 100 Гц, 1 КГц, 10 КГц, 100 КГц, 1 МГц и 5 МГц Последовательность импульсов низкой и высокой скважности: 1 КГц/0.2 мкс и 1 КГц/999.9 мкс Уровень вых. сигнала: фиксированные логические уровни: «ноль» <0.4В, «единица» і 1.8 В при импедансе 50 Ом. |
Интерфейс RS232 для приема и передачи данных | Разъем: Оптически изолированный разъем для использования с опциональным интерфейсным кабелем PM9080 подключаемого к COM-порту компьютера. Вход: Возможность полноценного программирования с возможностью воспроизведения 10 наборов настроек прибора. Выход: результаты измерений, см. также FlukeView |
Программное обеспечение FlukeView® SW 160/011 | Опционально для частотомера поставляется программное обеспечение FlukeView SW 160/011 для Windows. Документирование: Связь с компьютером осуществляется через оптический порт частотомера посредством кабеля PM9080/001 с интерфейсом RS-232. Позволяет выводить результаты измерений и изображения сигнала напрямую на принтер, а также сохранять их в популярные форматы для импорта в текстовой редактор или электронные таблицы. Архивация: Данные о форме и параметрах сигнала сохраняются и вызываются из памяти компьютера с пользовательскими аннотациями (например, условия измерений и настройки прибора). Анализ: Запись и отображение показаний прибора для детального изучения и анализа взаимного влияния различных факторов на параметры сигнала. |
Дополнительные возможности | |
Статистические функции | Статистические функции: максимум, минимум, среднее значение, девиация частоты и разность между пиковыми значениями девиации (макс. - мин.) за установленное количество отсчетов (не доступно в режиме Totalize). Анализ таких характеристик сигнала, как стабильность/смещение и дрожание фазы. Компенсация погрешности: Случайные погрешности, например, от помех и дрожания, как правило, могут быть уменьшены, путем усреднения N результатов измерений. N (Объем выборки): 2 ... 1,000,000 |
Математические функции | Результат математической обработки измеренного параметра, отображаемый на дисплее = (K x результат измерений) + L. Где K и L - константы в диапазоне 0 ... ± 10±20, вводимые с клавиатуры с точностью до 12 знаков. |
Обучение и подсказки на дисплее | Встроенное краткое учебное пособие и всплывающие контекстные подсказки упрощают настройку прибора и работу с ним. |
Сохранение/ Восстановление из памяти |
Настройки прибора: 10. «Картинок экрана»: 1 (в режимах WAVEFORM, VALUES или STATISTICS) |
Стабильность внутренней развертки базовой модели Fluke 164 | |
Долговременная нестабильность: |
24 часа: н/д 1 месяц: < 5 x 10-7 1 год: < 5 x 10-6 |
Температурная стабильность |
(после 15 минут работы при температуре 23єC) 0 ... 50єC: < 5 x 10-6 10 ... 40єC: N/A 18 ... 28єC: < 2 x 10-6 Базовая погрешность при 23є C: < 5 x 10-6 |
Механические параметры | |
Размеры (В x Ш x Д): 60 x 130 x 260 мм без чехла 65 x 140 x 275 мм с чехлом Вес: 1.5 кг без чехла; 1.8 кг с чехлом Вес брутто (в транспортировочной таре): 3.4 кг |
*В п-п - размах сигнала
