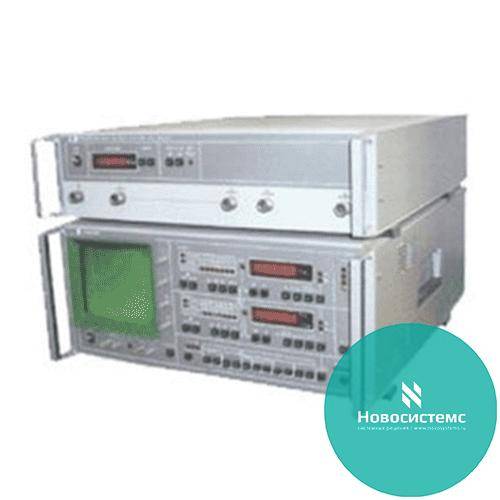

Измеритель разности фаз ФК2-33

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

648 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

ООО «Новосистемс» реализует современные приборы для измерения разности фаз ФК2-33. При покупке данного оборудования предоставляются квалифицированные технические консультации и услуги доставки.

Модель ФК2-33 предназначена для измерения отношения уровней сигналов и разности фаз при разработке, настройке, производстве и ремонте различных радиосредств. Используется для наладки, измерения и регулировки амплитудных фазовых характеристик СВЧ-узлов, четырехполюсников и элементов ВЧ-трактов.

Сферой применения ФК2-33 являются следующие объекты:

исследовательские лаборатории,

цеха предприятий по изготовлению радиосредств,

испытательные полигоны.

Данный прибор укомплектован встроенным микропроцессором, что обеспечивает удобство в управлении при эксплуатации, а также оперативную обработку данных. Отличительной особенностью ФК2-33 является наличие выхода для КОП с возможностью агрегатирования в любую автоматизированную информационную систему.

Работа рассматриваемого устройства основана на стробоскопическом преобразовании частоты. Для настройки на рабочий режим используется схема ФАП. Это обеспечивает перекрытие частотного диапазона в пределах 0,11–17,85 ГГц.

Измеритель ФК2-33 разработан для замены морально устаревших аналогов ФК2-14 и ФК2-18. Современная модель обладает расширенным диапазоном частот, а также осциллографической и цифровой индикацией, что делает ее более выгодной по сравнению с предшественниками. Кроме этого, изделие отличается повышенным быстродействием.

Прибор ФК2-33 обеспечивает следующие пределы измерения:

разность фаз поступающих сигналов — от 0 до ±180°;

модуль коэффициента передачи — от -60 до +30 децибел.

Данный измеритель разности фаз состоит из двух основных блоков: частотного преобразователя и индикатора.

Технические характеристики модели ФК2-33

Погрешность измерения разности фаз составляет 2° (при значении 20 дБ), 3,2° (при значении 40 дБ) и 2,1° (при равных уровнях сигналов в каналах).

Погрешность измерения прибора ФК2-33 для модуля коэффициента передачи сигнала составляет 0,8 дБ (при значении 20 дБ), 1,4 дБ (при значении 40 дБ) и 4 дБ (при значении 60 дБ).

Объем памяти ПЗУ равен 9 К.

Потребляемая мощность составляет 330 ВА.

Размеры индикатора — 488х213х555 мм.

Размеры частотного преобразователя — 488х113х555 мм.

Масса прибора ФК2-33 не превышает 50 кг.
