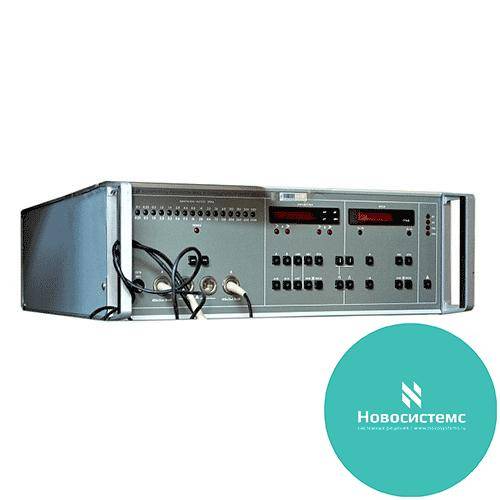

Таблица 1 Пределы допускаемого значения погрешности измерения разности фаз прибором ФК2-29 в широкой полосе и фиксированных положениях кабелей пробников
|
Диапазон частот
|
Напряжение (Uвх) в каналах
|
|
А
|
Б
|
|
0,1МГц-1МГц
|
5мВ-30мВ
|
0,1мВ-30мВ
|
|
1МГц-100МГц
|
0,3мВ-300мВ
|
0,3мВ-300мВ
|
|
100МГц-300МГц
|
0,3мВ-100мВ
|
0,1мВ-100мВ
|
|
300МГц-1000МГц
|
0,3мВ-30мВ
|
0,1мВ-30мВ
|
Таблица 2 Пределы допускаемого значения погрешности измерения разности фаз в широкой полосе и фиксированных положениях кабелей пробников
|
Диапазон частот
|
Напряжение (Uвх) в каналах
|
|
А
|
Б
|
|
0,1МГц-1МГц
|
5мВ-100мВ
|
0,03мВ-100мВ
|
|
1МГц-100МГц
|
0,3мВ-1000мВ
|
0,03мВ-1000мВ
|
|
100МГц-300МГц
|
0,3мВ-300мВ
|
0,03мВ-300мВ
|
|
300МГц-1000МГц
|
0,3мВ-100мВ
|
0,03мВ-100мВ
|
Таблица 3 Значения Δφ2А, Δφ2Б
|
Напряжение на входах А и Б
|
Δφ2А
|
Δφ2Б
|
|
300мВ
|
0дБ
|
0град
|
0град
|
|
100мВ
|
-10дБ
|
0,3град
|
0,3град
|
|
30мВ
|
-20дБ
|
0,6град
|
0,6град
|
|
10мВ
|
-30дБ
|
0,9град
|
0,9град
|
|
3мВ
|
-40дБ
|
1,2град
|
1,2град
|
|
1мВ
|
-50дБ
|
1,5град
|
1,5град
|
|
0,3мВ
|
-60дБ
|
1,8град
|
1,8град
|
|
0,1мВ
|
-70дБ
|
-
|
2,2град
|
|
0,03мВ
|
-80дБ
|
-
|
4,0град
|
Таблица 4 Составляющая погрешности измерения разности фаз, определяемая разностью между развязкой АР (дБ) и перепадом уровней сигналов между каналами Аn (дБ)
|
АР - Аn
|
90дБ
|
80дБ
|
70дБ
|
65дБ
|
|
ΔφР
|
0,01град
|
0,01град
|
0,02град
|
0,03град
|
|
АР - Аn
|
40дБ
|
35дБ
|
30дБ
|
25дБ
|
|
ΔφР
|
0,57град
|
1,00град
|
1,80град
|
3,20град
|
|
АР - Аn
|
60дБ
|
55дБ
|
50дБ
|
45дБ
|
|
ΔφР
|
0,06град
|
0,10град
|
0,18град
|
0,32град
|
|
АР - Аn
|
20дБ
|
15дБ
|
10дБ
|
|
|
ΔφР
|
5,80град
|
10,20град
|
18,10град
|
|
Собственные шумы ФК2-29 с тройником и нагрузкой в диапазоне частот:
- 0,1МГц-1МГц не более 15мкВ (50мкВ) в узкой (широкой) полосе;
- 1МГц-1000МГц не более 10мкВ (30мкВ) в узкой (широкой) полосе;
Пределы измерения напряжений гармонического сигнала в диапазоне частот приведены в табл. 5;
Таблица 5 Пределы измерения напряжений гармонического сигнала в диапазоне частот
|
Диапазон частот
|
Напряжение в канале
|
|
А
|
Б
|
|
0,1МГц-1МГц
|
5мВ-300мВ
|
0,03мВ-300мВ
|
|
1МГц-1000МГц
|
0,15мВ-1000мВ
|
0,03мВ-1000мВ
|
Пределы допускаемого значения основной погрешности ФК2-29 измерения напряжения первой гармоники сигнала при уровне 100мВ в широкой полосе диапазонах частот:
- 0,1МГц-1МГц - не более ±10%;
- 1МГц-550МГц - не более ±6%;
- 550МГц-1000МГц - не более ±15%;
Пределы допускаемого значения погрешности измерения напряжений первой гармоники сигнала при уровне 300мВ и выше в широкой полосе в диапазонах частот:
- 0,1МГц-1МГц - не более ±10%;
- 1МГц-550МГц - не более ±6%;
- 550МГц-800МГц - не более ±15%;
- 800МГц-1000МГц - не более ±20%;
Пределы допускаемого значения погрешности измерения напряжения первой гармоники сигнала при уровнях ниже 100мВ не превышают суммы пределов допускаемых значений основной погрешности измерения напряжения первой гармоники сигнала при уровне 100мВ и погрешности измерения отношения уровней в каналах А и Б;
Пределы допускаемого значения погрешности ФК2-29 измерения напряжения первой гармоники сигнала при уровне 100 мВ в условиях пониженной и повышенной (относительно нормальных условий) рабочих температур не превышают полуторакратного значения пределов допускаемого значения основной погрешности;
Пределы допускаемого значения погрешности измерения напряжения первой гармоники сигнала при уровне 100мВ в условиях повышенной влажности не превышают 2,5-кратного значения пределов допускаемого значения основной погрешности;
Пределы измерения отношения уровней сигналов на одной частоте в диапазонах частот должны быть не менее указанных в табл. 6;
Таблица 6 Пределы измерения отношения уровней сигналов на одной частоте в диапазонах частот
|
Диапазон частот
|
Пределы измерения отношения
|
|
0,1МГц-1МГц
|
от -70дБ до +70дБ
|
|
1МГц-1000МГц
|
от -80дБ до +90дБ
|
Разрешающая способность измерителя отношения уровней сигналов при напряжениях сигнала выше 30мВ не более 0,02дБ;
Таблица 7 Разность значений ΔА`1А или ΔА`1Б
|
Напряжение на входах А и Б
|
ΔА`2А
|
ΔА`2Б
|
|
300мВ
|
0дБ
|
0дБ
|
0дБ
|
|
100мВ
|
-10дБ
|
0,03дБ
|
0,03дБ
|
|
30мВ
|
-20дБ
|
0,06дБ
|
0,06дБ
|
|
10мВ
|
-30дБ
|
0,09дБ
|
0,09дБ
|
|
3мВ
|
-40дБ
|
0,12дБ
|
0,12дБ
|
|
1мВ
|
-50дБ
|
0,15дБ
|
0,15дБ
|
|
0,3мВ
|
-60дБ
|
0,20дБ
|
0,20дБ
|
|
0,1мВ
|
-70дБ
|
-
|
0,40дБ
|
|
0,03мВ
|
-80дБ
|
-
|
0,90дБ
|
ΔАР - составляющая погрешности измерения отношения уровней, определяемая разностью между развязкой АР и перепадом уровней сигналов между каналами Аn (табл. 8);
Таблица 8 Составляющая погрешности измерения отношения уровней, определяемая разностью между развязкой АР и перепадом уровней сигналов между каналами Аn
|
АР - Аn
|
90дБ
|
80дБ
|
70дБ
|
65дБ
|
60дБ
|
55дБ
|
50дБ
|
45дБ
|
|
ΔАР
|
0,02дБ
|
0,02дБ
|
0,02дБ
|
0,02дБ
|
0,02дБ
|
0,02дБ
|
0,04дБ
|
0,06дБ
|
|
АР - Аn
|
40дБ
|
35дБ
|
30дБ
|
25дБ
|
20дБ
|
15дБ
|
10дБ
|
|
|
ΔАР
|
0,08дБ
|
0,16дБ
|
0,28дБ
|
0,48дБ
|
0,84дБ
|
1,44дБ
|
2,40дБ
|
|
КСВН входа прибора ФК2-29 с тройником и нагрузкой не более:
- 1,1 в диапазоне 0,1МГц-500МГц;
- 1,15 в диапазоне 500МГц-1000МГц;
Развязка каналов прибора не менее 85дБ в диапазонах частот 0,1МГц-1МГц, 300МГц-1000МГц и не менее 100дБ в диапазоне 1МГц-300МГц;
ФК2-29 обеспечивает ввод (вывод) результатов измерения на КОП;
Измеритель разности фаз и отношения уровней обеспечивает технические характеристики после времени установления рабочего режима 30мин;
Питание - сеть переменного тока напряжением 220В±22В, частотой 50Гц±0,5Гц и содержанием гармоник до 5%;
Мощность, потребляемая от сети при номинальном напряжении - не более 120В∙А;
Прибор ФК2-29 сохраняет свои технические характеристики в пределах норм в рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 4ч;
Прибор допускает непрерывную работу в рабочих условиях в течение 8ч при сохранении своих технических характеристик;
Наработка на отказ - не менее 3000ч. Срок службы 10 лет. Технический ресурс 10000ч;
Габаритные размеры - 490х477х175мм;
Масса ФК2-29 - 20кг.
| Диапазон частот | 0,1 -1000 МГц |
| Пределы измерения |
| разности фаз | 0...±180° |
| напряжения | 3*10-5-0,3 В (0,1 - 1 МГц), 3*10-5-1 В (1-1000 МГц) |
| отношения уровней сигналов | - 70...+70 дБ (0,1 - 1 МГц), -80...+90 дБ (1-1000) МГц |
| Пределы погрешности измерения |
| разности фаз при равных уровнях сигнала | ±0,50 |
| напряжения | %: ±10(0,1-1 МГц); ±6 (1-550 МГц), ±15 (550-800 МГц), ±20 (800-1000 МГц) |
| Разрешающая способность измерения |
| отношения уровней | 0,2 дБ |
| разности фаз | 0,1° |
| Самодиагностика |
| Потребляемая мощность | 120 В · А |
| Габариты | 488X475X173 мм |
| Масса ФК2-29 | 20 кг |
