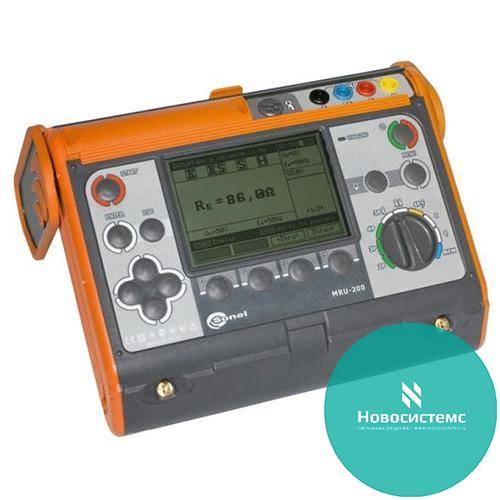

MRU-200 Измеритель параметров заземляющих устройств

Производитель

SONEL

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

216 810 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

ООО «НОВОСИСТЕМС» реализует отечественную и зарубежную метрологическую технику. Представляем вашему вниманию MRU-200 — прибор для измерения характеристик заземляющих устройств (ЗУ).

Описание

MRU-200 представляет собой многофункциональный измеритель, способный всесторонне охарактеризовать электротехническое состояние молниезащиты и ЗУ.

В данном устройстве реализованы все существующие на данный момент методы контроля параметров заземляющих устройств. Впервые инновационный метод импульсного измерения динамического сопротивления используется для определения характеристик громоотводов (молниезащит). Кроме того, MRU-200 предоставляет возможность проведения контрольных замеров бесконтактным способом, что довольно полезно в городских условиях, где невозможно задействовать вспомогательные электроды.

Особенности:

измерение сопротивления по схемам 2p, 3p, 4p, а также с применением токоизмерительных клещей и пр.;
сохранение результатов в интегрированную память и работа с ПК;
высокая помехоустойчивость и степень защиты корпуса.

Чтобы получить дополнительную информацию о приборе MRU-200 и оформить на него заказ, обратитесь к консультанту ООО «НОВОСИСТЕМС» или воспользуйтесь функционалом сайта.

Подробные технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех U_N (RMS)

Диапазон	Разрешение	Погрешность
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)

частота f_N 15…450 Гц
частота измерения – минимум два измерения/с

Измерение частоты помех f_N

Диапазон	Разрешение	Погрешность
15...450 Гц	1 Гц	± (1% и. в. + 2 е. м. р.)

измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (8% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (8% и. в. + 3 е. м. р.)
40,0...399,9 Ом	0,1 Ом
400...1999 Ом	1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E

Диапазон	Разрешение	Погрешность основная
0,00...9,99 Ом⋅м	0,01 Ом⋅м	Зависит от основной погрешности R_E при измерении методом 4p но не менее ±1 е.м.р.
100...999 Ом ⋅м	1 Ом⋅м
1,00...9,99 кОм⋅м	0,01 кОм⋅м
10,0...99,9 кОм⋅м	0,1 кОм⋅м
100...999 кОм⋅м	1 кОм⋅м

расстояние между измерительными зондами (L): 1...50м

Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

Диапазон	Разрешение	Погрешность основная
0,0...99,9 Ом	0,1 Ом	±(2,5% и. в. + 3 е. м. р.)
100...199 Ом	1 Ом	±(2,5% и. в. + 3 е. м. р.)

форма сигнала: 8/10μс или 10/350μс
амплитуда тока измерительного импульса приблизительно 1A
пиковые значения напряжения приблизительно 1500В

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(R_E+R_H+R_S)+8 е.м.р.
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм

Измерение тока утечки (RMS)

Диапазон	Разрешение	Погрешность основная
0...99,9 мA¹	0,1 мА	±(8% и.в. + 5 е.м.р.)
100...999 мA¹	1 мA	±(8% и.в. + 3 е.м.р.)
1,00...4,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)¹ Не используется²
5,00...9,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)
10,0...99,9 A^1,2	0,1 A
100...300 A^1,2	1 A

¹ - клещи (диаметр 52мм) – C-3
² - гибкие клещи – F-1
• частотный диапазон: 45...400 Гц

Дополнительные технические характеристики
Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	III 600В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I≥200мA для R≤2 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p	>1500 (1 Ом, 2 измерения/мин.)
Количество измерений R_E	>1200 (R_E=10 Ом, R_H=R_S=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288 x 223 x 75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10..+50°C
Температура зарядки аккумуляторов	+10..+35°C

Гарантия: 36 месяцев
Номер в Госреестре: 41925-09
Класс защиты: III 600В согласно EN 61010-1
Температурный диапазон: -10..+50°C
Габариты ШxВxГ: 288 x 223 x 75 мм
Масса: около 2 кг

Индекс: WMPLMRU200

Стандартная комплектация:

	Индекс
Провод измерительный 1,2 м с разъемами «банан» красный	WAPRZ1X2REBB
Провод измерительный 25 м на катушке с разъемами «банан» красный	WAPRZ025REBBSZ
Провод измерительный 25 м на катушке с разъёмами «банан» голубой	WAPRZ025BUBBSZ
Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый	WAPRZ050YEBBSZE
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	WAZASZ7
Зонд измерительный для забивки в грунт 30 см	WASONG30
Зажим «Крокодил» изолированный черный K01	WAKROBL20K01
Зажим «Крокодил» изолированный красный K02	WAKRORE20K02
Зажим специальный типа «струбцина» с разъемом «банан»	WAZACIMA1
Кабель сетевой	WAPRZLAD230
Кабель последовательного интерфейса USB	WAPRZUSB
Адаптер автомобильный (12В)	WAPRZLAD12SAM
Футляр L2	WAFUTL2
Клещи измерительные C-3	WACEGC3OKR
Комплект ремней «Свободные руки»	WAPOZSZEKPL
Провод измерительный 2,2 м с разъемами «банан» черный	WAPRZ2X2BLBB
Аккумуляторная батарея NiMH SONEL-07 4,8V	WAAKU07

Дополнительная комплектация:

	Индекс
Отсек для батареек LR14	WAPOJ1
Аккумуляторная батарея NiMH SONEL-07 4,8V	WAAKU07
Зонд измерительный для забивки в грунт 80 см	WASONG80
Комплект измерительных проводов 2 м с разъемами «банан»	WAPRZ002DZBB
Футляр для двух зондов 80 см	WAFUTL3
Клещи гибкие F-1	WACEGF1OKR
Клещи гибкие F-2	WACEGF2OKR
Клещи гибкие F-3	WACEGF3OKR
СОНЭЛ Протоколы	#
Катушка для намотки измерительного провода	WAPOZSZP1
Беспроводной интерфейс OR-1 (USB)	WAADAUSBOR1
Клещи передающие N-1	WACEGN1BB
