Нормальная работа электрических систем требует использования эффективных средств контроля и измерения. «НОВОСИСТЕМС» предлагает приборы Sonel серии MZC-304, сочетающими богатый функционал с умеренной ценой. Аппаратура приобретена у авторизованных поставщиков и сопровождается официальной гарантией. Приборы имеют сертификат, выданный Госреестром.

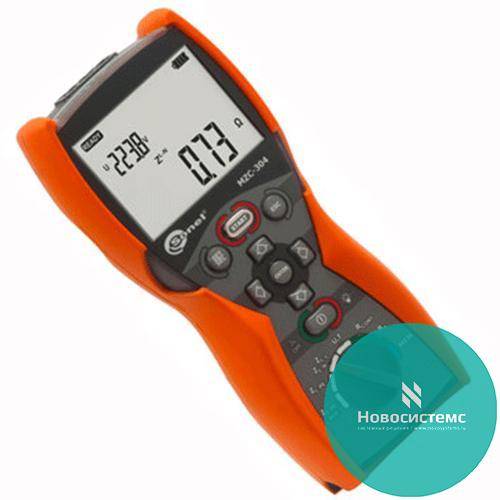

Описание и функциональные возможности Sonel MZC-304
Sonel MZC-304 представляет собой переносное устройство, служащее для расчета ожидаемого тока КЗ. Подсчеты выполняются на основании величины полного сопротивления петли короткого замыкания. Устройство оптимально подходит для работы в электрических установках, сетях зданий и сооружений различного назначения. Применение MZC-304 позволяет с высокой степенью точности установить номиналы автоматов защитного отключения. Характеристики прибора:
-
возможность замера фазного и междуфазного напряжения, частоты электротока, полного сопротивления цепи, сопротивления защитных проводников, сопротивления малым током;
-
вычисление активного и реактивного сопротивления, а также силы тока;
-
контроль целостности нулевого и защитного проводников;
-
сохранение данных, полученных в ходе работы, с возможностью отправки информации в ПК.
Список преимуществ приборов включает компактные размеры и минимальный вес, незначительную погрешность, большой диапазон рабочих температур.
Уточнить характеристики и особенности Sonel MZC-304 вы можете у консультантов «НОВОСИСТЕМС». Вся аппаратура из каталога доступна для заказа с доставкой.
Основные характеристики:
Измерение:
-
действующего значения фазного и междуфазного напряжения переменного тока;
-
частоты переменного тока
-
полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
-
полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
-
сопротивления защитных проводников;
-
электрического сопротивления малым током (металлосвязь);
Вычисление:
-
активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
-
силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Контроль:
-
целостности (наличия) нулевого и защитного проводников (до начала измерений).
-
Сохранение и передача в компьютер:
-
данных измерений и вычислений.
Основные технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжения переменного тока (True RMS)
|
Диапазон |
Разрешение |
Основная погрешность |
|
0,0...299,9 В |
0,1 В |
±(2% и. в. + 6 е. м. р.) |
|
300...500 В |
1 В |
± (2% и. в. + 2 е. м. р.) |
Диапазон частоты: 45...65 Гц
Измерение частоты
|
Диапазон |
Разрешение |
Основная погрешность |
|
45,0...65,0 Гц |
0,1 |
±(0.1% и. в. + 1 е. м. р.) |
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Диапазон измерения согласно IEC 61557
|
Провод измерительный |
Диапазон ZS |
|
1,2 м |
0,13...1999 Ом |
|
5 м |
0,17...1999 Ом |
|
10 м |
0,21...1999 Ом |
|
20 м |
0,29...1999 Ом |
|
WS-01, -05 |
0,19...1999 Ом |
Измерение полного сопротивления петли короткого замыкания ZS
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...19.99 Ом |
0.01 Ом |
±(5% и. в. + 3 е. м. р.) |
|
20,0...199,9 Ом |
0,1 Ом |
|
200...1999 Ом |
1 Ом |
-
Номинальное напряжение сети UnL-N/ UnL-L: 220/380 В, 230/400В, 240/415В
-
Рабочий диапазон напряжения: 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
-
Номинальная частота сети fn: 50 Гц, 60 Гц
-
Рабочий диапазон частоты: 45…65 Гц
-
Максимальный измерительный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...19,99 Ом |
0,01 Ом |
±(5% и. в. + 5 е. м. р.) от ZS |
|
20,0...199,9 Ом |
0,1 Ом |
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
|
Диапазон |
Разрешение |
Основная погрешность |
|
0,058…1,999 A |
0,001 A |
Определяется по основной погрешности полного сопротивления петли короткого замыкания |
|
2,00...19,99 A |
0,01 A |
|
20,0...199,9 A |
0,1 A |
|
200...1999 A |
1 A |
|
2,00...19,99 кA |
0,01 кA |
|
20,0…40,0 кA |
0,1 кA |
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...19,99 Ом |
0,01 Ом |
±(6% и.в. + 10 е.м.р.) |
|
20,0...199,9 Ом |
0,1 Ом |
±(6% и. в. + 5 е. м. р.) |
|
200...1999 Ом |
1 Ом |
-
Без отключения УЗО с IΔn ≥ 30 мA
-
Номинальное напряжение сети Un:220 В, 230 В, 240 В
-
Рабочий диапазон напряжений: 180…270 В
-
Номинальная частота сети fn: 50 Гц, 60 Гц
-
Рабочий диапазон частоты: 45…65 Гц
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
|
Диапазон |
Разрешение |
Основная погрешность |
|
0..19,99 Ом |
0,01 Ом |
±(6% + 10 е. м. р.) от ZS |
|
20,0…199,9 Ом |
0,1 Ом |
±(6% + 5 е. м. р.) от ZS |
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
|
Диапазон |
Разрешение |
Основная погрешность |
|
0,058…1,999 A |
0,001 A |
Определяется по основной погрешности полного сопротивления петли короткого замыкания |
|
2,00...19,99 A |
0,01 A |
|
20,0...199,9 A |
0,1 A |
|
200...1999 A |
1 A |
|
2,00...19,99 кA |
0,01 кA |
|
20,0…40,0 кA |
0,1 кA |
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...19,99 Ом |
0,01 Ом |
±(2% и.в. + 3 е.м.р.) |
|
20,0...199,9 Ом |
0,1 Ом |
|
200...400 Ом |
1 Ом |
-
Напряжение на разомкнутых измерительных проводниках: 4…9 В
-
Выходной ток при R<2 Ом: мин. 200 мA (ISC: 200..250 мA)
-
Компенсация сопротивления измерительных проводников
-
Измерение двунаправленным током
Измерение активного сопротивления малым током
|
Диапазон |
Разрешение |
Основная погрешность |
|
0,0...199,9 Ом |
0,1 Ом |
±(3% и. в. + 3 е. м. р.) |
|
200...1999 Ом |
1 Ом |
-
Напряжение на разомкнутых измерительных проводниках: 4…9 В
-
Выходной ток < 8 мA
-
Звуковая индикация при сопротивлении < 30 Ом±50%
-
Компенсация сопротивления измерительных проводников
|
Дополнительные технические характеристики |
|
|
Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
|
Категория безопасности |
IV 300V (III 600V), согласно PN-EN 61010-1 |
|
Степень защиты корпуса согласно PN-EN 60529 |
IP65 |
|
Питание измерителя |
щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) |
|
Габаритные размеры |
220×98×58 мм |
|
Масса измерителя |
около 1 кг |
|
Температура хранения |
–20...+70° C |
|
Рабочая температура |
0...+50° C |
|
Время до самовыключения (Auto-OFF) |
устанавливается в меню прибора |
|
Количество измерений Z (для щелочных батареек) |
>5000 (2 измерения в минуту) |
|
Память результатов измерений |
990 ячеек, 10000 результатов |
|
Интерфейс |
радиоканал OR-1 |
