Описание:

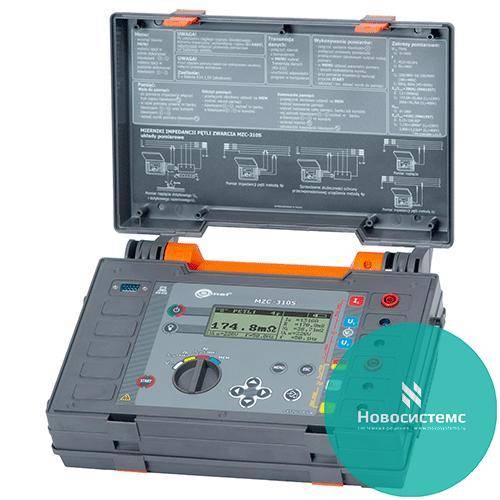

Прибор MZC-310S предназначен для измерения параметров петли короткого замыкания при номинальном рабочем токе (до 42А) по 2-х проводной схеме в домах и офисах или при максимальном рабочем токе (до 280А) по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением.
Основные характеристики прибора MZC-310S:
-
измерение полного, активного и реактивного сопротивления цепей "фаза-нуль" и "фаза-фаза";
-
вычисление ожидаемого тока короткого замыкания;
-
измерение сопротивления петли короткого замыкания на электростанциях и распределительных установках с номинальным рабочим током 280 А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме);
-
измерение сопротивления петли короткого замыкания в электроустановках зданий номинальным рабочим током 42 А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме);
-
измерение напряжения переменного тока (True-RMS);
-
измерение частоты переменного тока ( 45 ... 65 Гц);
-
измерение напряжения прикосновения поражения;
-
память 990 результатов измерений;
-
передача данных в компьютер;
-
функция программной модернизации (загружается с сайта производителя).
Основные технические характеристики измерителя MZC-310S:
Измерение напряжения:
Диапазон
|
Разрешение
|
Основная погрешность
|
0 ... 440 В
|
1 В
|
± (2% и.в + 2 ед. мл. разряда)
|
Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм
Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения Zs согласно IEC 61557 - 7,2 мОм ... 1999 мОм
Диапазон измерения Zs согласно IEC 61557 - 7,2 мОм ... 1999 мОм
Диапазон
|
Разрешение
|
Основная погрешность
|
0,0 ... 199,9 мОм
|
0,1 мОм
|
± (2% и. в. + 2 мОм))
|
200 ... 1999 мОм
|
1 мОм
|
Расчёт ожидаемого тока короткого замыкания Iк (Imax = 280 А)
Диапазон измерения Iк согласно IEC 61557: для Un= 220 В - 110,0 А ... 30,6 кА; для Un= 380 В - 190 А ... 52,9 кА
Диапазон отображения Iк
Диапазон измерения Iк согласно IEC 61557: для Un= 220 В - 110,0 А ... 30,6 кА; для Un= 380 В - 190 А ... 52,9 кА
Диапазон отображения Iк
Диапазон
|
Разрешение
|
Основная погрешность
|
110,0 А ... 199,9 A
|
0,1 А
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
200 A ... 1999 A
|
1 А
|
|
2,00 кА ... 19,99 кА
|
10 А
|
|
20,0 кА ... 199,9 кА
|
100 А
|
|
200 кА ... 220 кА для Ul-n
200 кА ... 380 кА для Ul-l |
1000 А
|
Измерение напряжения прикосновения UST (поражающего Uт)
Диапазон
|
Разрешение
|
Основная погрешность
|
0 ... 100 В
|
1 В
|
± (10% и.в + 2 ед. мл. разряда)
|
При расчётах Uт активное сопротивление тела человека принимается - 1 кОм
Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения согласно IEC 61557
Диапазон измерения согласно IEC 61557
Провод измерительный
|
Диапазон измерения Zs
|
1,2 м
|
0,13 ... 199,9 Ом
|
5 м
|
0,15 ... 199,9 Ом
|
10 м
|
0,19 ... 199,9 Ом
|
20 м
|
0,25 ... 199,9 Ом
|
Диапазон отображения Zs, Rs, Xs
Диапазон
|
Разрешение
|
Основная погрешность
|
0,0 ... 19,9 Ом
|
0,01 Ом
|
± (2% и. в + 3 ед. мл. разряда)
|
20,0 ... 199,9 Ом
|
0,1 Ом
|
Расчёт ожидаемого тока короткого замыкания Iк (Imax=42 A)
Диапазон измерения Iк согласно IEC 61557
Диапазон измерения Iк согласно IEC 61557
Провод измерительный
|
Диапазон измерения Iк для Un = 220 В
|
Диапазон измерения Iк для Un = 380 В
|
1,2 м
|
1,10 А ... 1768 А
|
1,9 А ... 3,05 кА
|
5 м
|
1,10 А ... 1338 А
|
1,9 А ... 2,54 кА
|
10 м
|
1,10 А ... 1207 А
|
1,9 А ... 2,08 кА
|
20 м
|
1,10 А ... 884 А
|
1,9 А ... 1,53 кА
|
Диапазон отображения Iк
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
1,150 А ... 1,999 А
|
0,001 А
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
2,00 А ... 19,99 А
|
0,01 А
|
|
20,0 А ... 199,9 А
|
0,01 А
|
|
200 А ... 1999 А
|
1 А
|
|
2,00 кА ... 19,99 кА
|
10 А
|
|
20,0 кА ... 38,0 кА
|
100 А
|
Номинальное напряжение измеряемой цепи Un:
Параметр
|
Значение
|
Напряжение фазное
|
220 В или 230 В
|
Напряжение междуфазное
|
380 В или 400 В
|
Диапазон напряжения, при котором выполнимо измерение петли
|
180 В ... 440 В
|
Номинальная частота измеряемой цепи
|
50 Гц и 60 Гц (45...65 Гц)
|
Дополнительные технические характеристики измерителя MZC-310S:
Наименование параметра
|
Значение
|
Габариты (Ш x В x Г)
|
295 x 222 x 95 мм
|
Масса
|
0,4 кг
|
Дисплей
|
графический 192 х 64 пункта
|
Питание измерителя
|
Элементы питания алкалиновые LR14 (5 шт.)
|
Температурный диапазон
|
0 ... +40°C
|
Температура хранения
|
-20 ... +60°C
|
Температура номинальная
|
+25 ... +25°C
|
Температурный коэффициент
|
± 0,1% измеряемого значения /°C
|
Время до самовыключения
|
2 минуты
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
Категория безопасности
|
IV 300 В согласно PN-EN 61010-1
|
Степень защиты корпуса согласно PN-EN 60529
|
IP40
|
Стандарт качества
|
разработка, проект и производство согласно ISO 9001
|
заряда одного комплекта элементов питания достаточно для проведения 2000 измерений (4 измерения/мин)
|
Стандартная комплектация измерителя MZC-310S:
Наименование
|
Индекс
|
Провод измерительный 1,2м с острым зондом желтый
|
113969058
|
Провод измерительный 1,2 м с острым зондом черный
|
113969050
|
Кабель двухпроводный специальный 3м (MMR-6XX, MZC-310S)
|
113969060
|
Зажим «Крокодил» изолированный 30А (MZC-310S, MMR-6xx)
|
115861058
|
Кабель последовательного интерфейса RS-232 (MZC-310S, MMR-6XX, MRU-101, MPI-510)
|
112542005
|
Элемент питания щелочной (alkaline) SONEL C LR14 1,5 V 2 шт/уп.
|
#
|
Футляр с ремнём (MZC-310S, MMR-6XX)
|
227292007
|
