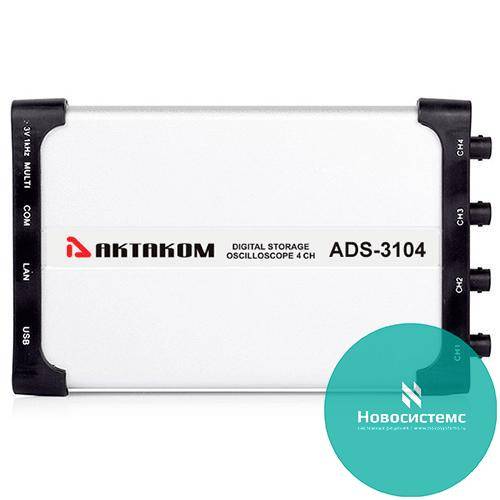

ADS-3114 Четырехканальный USB осциллограф - приставка

Производитель

АКТАКОМ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

30 680 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

4-х канальный осциллограф- приставка к ПК. Полоса пропускания 100 МГц, Разрешение 8 бит. Макс. дискретизация 1 Гвыб/сек. . Коэф.отклонения 2 мВ/дел - 5 В/дел. Коэф. развертки 2 нс/дел - 100 с/дел. Глубина записи 5М точек. Макс. вх. напряжение 40 В. Вх.импеданс 1 МОм| |10 пФ. 20 автоизмерений, Интерфейсы USB 2.0. Питание от USB или сетевой адаптер. Поддержка LabView. Габартиные размеры 180 х 120 х 18 мм.

Осциллографы цифровые серии ADS-3064/3114 - это первые четырехканальные цифровые USB осциллографы с глубиной записи 5 миллионов точек на канал.

Осциллографы имеют полосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/сек (500 Мвыб/сек для ADS-3064). Отличительной чертой данных моделей является ультратонкий (всего 18 мм) корпус.

Характеритстика			Значение
Полоса пропускания			100 MГц
Количество каналов			4 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)		1 Гвыб/сек (500 Mвыб/сек - 2 канала, 250 Mвыб/сек - 4 канала)
Вход	Связь по входу		закрытый
	Входной импеданс		1 MΩ±2% в параллель 10 пФ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		40 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
	Интерполяция		(sin x)/x
	Глубина записи		5 M точек
	Коэффициент развертки		2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Коэффициент развертки		2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 5 В/дел
	Полоса пропускания для аналогового периодического сигнала		100 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания		≤3.5 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width,+Duty, -Duty
	Математические операции		+, -, *, /, FFT
	Фигуры Лиссажу	Диапазон	Полный
	Фигуры Лиссажу	Сдвиг фаз	±3 градуса
Система запуска	Режим запуска		Однократный, обычный, авто
	Тип запуска		Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
	Запуск по видеосигналу		NTSC, PAL и SECAM
	Диапазон установки уровня запуска		±5 делений от центра экрана
Интерфейс			USB 2.0
Входы/выходы			Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
Питание			от USB порта или сетевой адаптер 5 В / 1А
Потребляемая мощность			менее 5 Вт
Габаритные размеры			190 мм × 120 мм × 18 мм (ДВГ)
Вес			около 260 гр

Назначение

Приложение предназначено для полнофункционального управления приборами ADS-3112 , ADS-3062 , ADS-3112L, ADS-3062L, ADS-3114 , ADS-3064 , сбора данных измерений, их обработки, отображения и сохранения на компьютере.

Возможности

Приложение обеспечивает обнаружение инициализацию и тестирование выбранного экземпляра прибора.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных. Собранные осциллограммы отображаются на графике, график может масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (векторный и точками), для отображения доступен режим персистенции. Для ручных измерений по графику доступны два курсора, положения и интервалы для курсоров отображаются в числовом виде в окне в области графической формы программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором данных.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика.
В программном обеспечении для цифровых запоминающих USB осциллографов Aktakom DSO-SoftV реализовано измерение следующих параметров:

Период
Частота
Время спада
+Длительность импульса
-Длительность импульса
+Коэффициент заполнения
-Коэффициент заполнения
Впик.
Вмакс.
Вмин.
Вамп.
Вверш.
Восн.
Положительный выброс
Отрицательный выброс
Усреднение
Вскз.
Частота сигнала (параметры импульса)
Задержа нарастания
Задержка спада

Математическая обработка

AKTAKOM DSO-SoftV имеет математические средства для обработки собранных данных: Сумма, разность, отношение, произведение каналов и БПФ.

Функция БПФ в этом осциллографе преобразует 2048 точек данных сигнала во временной области в его частотные компоненты математически и конечная частота содержит 1024 точек в диапазоне от 0 Гц до частоты Найквиста.
