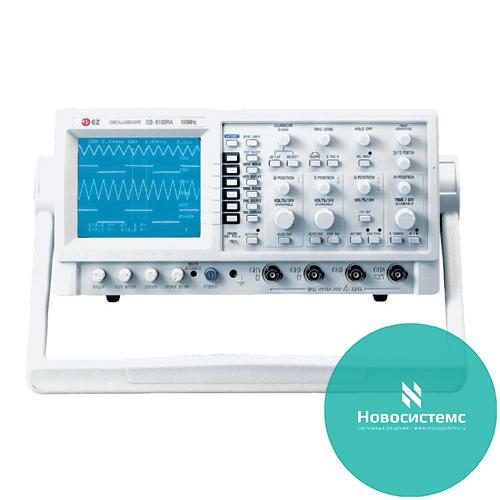

Осциллограф EZ Digital OS-5100RA

  • Полоса пропускания осциллографа: 100 МГц
  • 4 канала 8 лучей
  • НЧ/ВЧ фильтр для синхронизации развертки осциллографа
  • 2 независимых генератора развертки
  • Функция автонастройки для оптимального изображения по входному сигналу
  • Синхронизация развертки для сложных сигналов (режим Hold-off)
  • Режим задержанной развертки
  • Лупа времени (5 нсек/деление)
  • Точное измерение параметров сигнала (по меткам курсоров) ΔV, ΔT, Δ1/T
  • Частотомер (в режиме автоматической настройки)
  • Выход сигнала 1-го канала осциллографа
  • Синхронизация кадров и строк ТВ сигналов
  • Режим X-Y (фигуры Лиссажу) до 50 КГц
  • Гарантия 2 года

Технические характеристики

Спецификация осциллограф OS-5100RA осциллограф OS-5100RB
ЭЛТ
Размер и градуировка экрана 6-дюймовый экран с градуировочной шкалой 8 х 10 см, по горизонтали дополнительная разметка шаг 2 мм
Ускоряющий потенциал + 11,5КV (отн. катода)
Регулировка фокусировки Есть
Поворот луча Есть
Подсветка шкалы Есть
Регулировка яркости Есть
Z-модуляция (по яркости)
Входной сигнал Сигнал с амплитудой 5В р-р и более вызывает модуляцию по яркости
Полоса пропускания 0 - 2МГц (-3dB)
Вход открытый (DC)
Входной импеданс 20КОм - 30КОм
Максимальное входное напряжение 30В (постоянное + пиковое)
Вертикальное отклонение

Полоса пропускания(-3dB)

Вход DC 0 - 100МГц (2mV/деление: 0 -50МГц)
Вход AC 10Гц - 100МГц (2mV/деление: 10Гц -50МГц)
Режимы индикации сигнала CH1,CH2,ADD,DUAL,ALT,CHOP,CH2 INV,QUAD CH1,CH2,ADD,DUAL,ALT,CHOP,CH2 INV
Коэффициент усиления 2mV/дел. - 5V/дел. с шагом 1-2-5 (OS-5100RA: CH3,CH4: 0,1V/дел., 0,5V/дел.), плавная регулировка 1:2.5
Точность ±3%
Входной импеданс 1МОм 25пФ
Максимальное входное напряжение Непосредственно на гнезда:400В (пост. + импульсное)
Режимы подачи сигнала на вход DC-GND-AC
Время нарастания входного сигнала не более 3,5nS (2mV/дел.: не более 7nS)
Уровень выходного сигнала CH1 50mV/дел. на сопротивлении 50 Ом: 0 - 20МГц (-3dB)
Инверсия полярности Только для CH2
Задержка сигнала Обеспечивается кабелем задержки сигнала
Горизонтальное отклонение
Режимы развертки/изображения A, A с "подсветкой" по B, B с задержкой по A, B с задерж. по A и синхронизацией, X-Y
Время развертки A 0,05mS - 0,5S на деление, 22 режима, шаг 1-2-5; плавная регулировка 1:2,5
B 0,05mS - 50mS на деление, 19 режимов, шаг 1-2-5
Синхр. сложных сигналов (hold off) регулируемая
Регулировка задержки развертки 1 - 10 делений
Джиттер задержки развертки менее 1: 10000
Растяжка развертки х10 (макс. скорость развертки 5nS/деление)
Точность ±3%, ±5% в диапазоне 0°С - 40°С (дополнит. ошибка 2% при усилении x10)
Синхронизация
Режимы синхронизации Авто, Норм., TV, Однократный
Источник синхронизации CH1, CH2, CH3, CH4, LINE, VERT CH1, CH2, LINE, VERT
Вход ФВЧ, ФНЧ, AC, DC, TV-V, TV-H
Полярность + / -
Чувствительность режимы
AUTO (>30Гц), NORM

0Гц - 10МГц (по вертикали) 10МГц - 100МГц (по вертикали)
INT 0,5 дел. 1,5 дел.
EXT 0,1В ампл. 0,3В ампл.
VERT 0,5 дел. 3,0 дел.
TV-V, TV-H 1 деление или 1,0В ампл.
Импеданс внешнего входа 1МОм 25 пФ
Максимальное входное напряжение 400В (пост. + импульсное)
Режим X-Y
Ось X как для CH1, кроме:  точность - 6%, полоса пропускания: 0 - 2МГц (-3dB)
Ось Y параметры как для CH2
Фазовый сдвиг X-Y не более 3° (DC - 100КГц)
Режим измерений
Режим курсора DV DT, D1/T
Автонастройка режима по сигналу есть
Индикация частоты сигнала есть (только для режима автонастройки)
Индикация режима работы AC/DC/GND, V-MODE, CH2 Invert, VOLTS/DIV, x10 MAG,
H-DSP MODE, TIME/DIV, TRG COUPLING, TRG SOURCE
Разрешающая способность 1/25 деления
Калибровка
Регулировка пробника Меандр частотой около 1КГц , 0,5В (2%), скважность 50%
Питание
Диапазон питающих напряжений 90 - 250В (предохранитель 1А 250В)
Частота питающей сети 48 - 440Гц, 50Вт
Физические параметры
Вес 8КГ
Размеры 328мм (ширина) х 153мм (высота) х 392мм (длина)
Климатические условия
Температура Рабочая температура: +10°C - 35°C
Макс. диапазон рабочих температур: 0°C - 40°C
Температура хранения: -20°C - +70°C
Относительная влажность воздуха рабочий режим: 45% - 85%; предельно допустимый рабочий режим: 35% - 85%
Другое
Поставляемые принадлежности Инструкция, предохранители 2 шт., шнур питания, щупы 2 шт. (дополнительно)
