Описание:

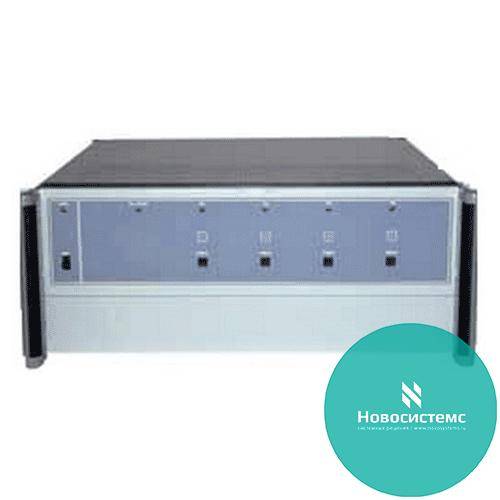

НАЗНАЧЕНИЕ
Предназначен для сличения частот выходных сигналов стандартов времени и частоты.
Основные области применения: эталонные комплексы времени и частоты, автоматизированные измерительные системы.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия прибора основан на преобразовании сличаемых сигналов с частотой 5 или 100 МГц в импульсные сигналы частоты 1 Гц с увеличением относительной нестабильности частоты в 104 раз, которая может быть измерена с помощью внешнего измерителя интервалов времени.
Блок может быть выполнен в следующих вариантах: на входные частоты 5 МГц;
100 МГц; 5 и 100 МГц (всего 4 канала).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальные значения сличаемых частот 5, 100 МГц
Отклонение от номинального значения не более 3,5 ·10–7
Число независимых каналов сличения 4
Коэффициент умножения относительной нестабильности частоты 104
Среднеквадратическое значение напряжения входных сигналов 1 ±0,2 В
Относительная разность сличаемых частот не более 1 ·10–10. (При измерениях нестабильности частоты за 1 с не более 1 ·10-8)
Температурный коэффициент изменения фазы в интервале рабочих температур:
при частоте 5 МГц не более 20 пс/0С
при частоте 100 МГц не более 10 пс/0С
Среднеквадратическая погрешность сличения частот не более:
Интервал времени измерения |
Погрешность сличения частот |
5 МГц |
100 МГц |
1 с |
2 ·10–13 |
2 ·10–13 |
1 ч |
6 ·10–16 |
4 ·10–16 |
Погрешность измерения при интервале времени измерения 1 ч гарантируется при изменении температуры окружающей среды в пределах ±1 oС
ОБЩИЕ ДАННЫЕ
Диапазон рабочих температур 5–50 0С
Относительная влажность воздуха при температуре 25 0С до 98 %
Питание от сети переменного тока 220 ±22 В, 50 Гц
При отключении сети прибор автоматически переключается на питание от внешнего источника постоянного тока напряжением 22-30 В. Переключение происходит без дополнительной погрешности
Потребляемая мощность:
от сети переменного тока 70 ВА
от источника постоянного тока 50 Вт
Габариты 480х200х555 мм
Масса 27 кг
