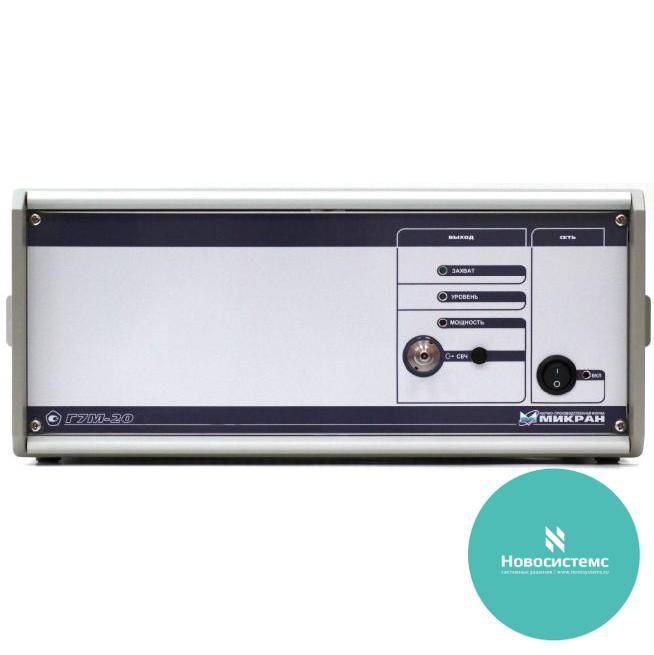

Г7М-20 Синтезатор частот

(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание синтезатора частот Г7М-20:
Синтезаторы частот Г7М-20А предназначены для генерирования электрических синусои-дальных колебаний с низким уровнем фазовых шумов в широком диапазоне частот от 10 МГц до 20 ГГц и мощностей.
Область применения – производство ВЧ и СВЧ устройств, исследо-вание, настройка и испытания узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике, для автоматизации измерений и рас-четов при проведении специальных исследований и контроле радиотехниче-ских средств и систем.
Г7М20А построены по архитектуре виртуальных приборов и включают в себя аппаратную и программную части. Аппаратная часть осуществляет реализацию выбранного пользователем режима работы. Программная часть обес-печивает управление. Адаптивная система синхронизации позволяет обеспе-чить работу Г7М в составе измерительных комплексов.
Условия окружающей среды при эксплуатации Г7М20:
Эксплуатация Г7М осуществляется в нормальных и рабочих усло-виях. При эксплуатации Г7М в рабочих условиях происходит увеличение по-грешности установки уровня мощности, заданное в виде формулы
Руководство по эксплуатации синтезатора частот Г7М20.pdf
|
Наименование характеристик |
Значения характеристик |
|
Диапазон рабочих частот, МГц |
от 10 до 20000 |
|
Частота внутреннего опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности ус- |
± 110-6 |
|
тановки частоты внутреннего опорного генератора в |
|
|
нормальных условиях эксплуатации |
|
|
Минимальный шаг перестройки по частоте, Гц |
1 |
|
Частоты внешнего опорного генератора, МГц |
1; 5; 10; 100 |
|
Режимы работы |
непрерывная генерация; |
|
шаговая перестройка; |
|
|
перестройка по списку |
|
|
автоматический; |
|
|
Режимы синхронизации |
ручной; |
|
внешний |
|
|
Диапазон установки уровня выходной мощности, дБм: |
|
|
базовый комплект |
от минус 20 до 10 |
|
опция АТА/70 |
от минус 90 до 10 |
|
опция АТА/110 |
от минус 130 до 10 |
|
Пределы допускаемой основной относительной погрешности установки уровня выходной мощности в нормальных условиях эксплуатации при уровне вы ходной мощности, дБ: |
|
|
от 10 до минус 20 дБм |
± 1,0 |
|
менее минус 20 дБм до минус 90 |
± 1,5 |
|
менее минус 90 дБм |
± 2,0 |
|
Тип соединителя выхода «СВЧ» по ГОСТ РВ 51914 |
тип 3,5 мм, розетка |
|
КСВН выхода «СВЧ», не более |
1,7 |
|
Пределы допускаемой дополнительной относительной погрешности установки уровня выходной мощности при изменении температуры окружающей среды в пределах рабочих условий эксплуатации, дБ/C (относительно 25 C) для уровня выходной мощности*, дБ: |
± 0,09 |
|
от 10 до минус 10 дБм |
|
|
менее минус 10 до минус 20 дБм |
± 0,20 |
|
Нестабильность уровня выходной мощности в течение 15 минут после установления рабочего режима при от- клонении температуры окружающей среды не более ± 1 °С, дБ |
± 0,04 |
|
Относительный уровень гармонических составляющих в спектре выходного сигнала, в диапазоне частот, дБн, не более: |
|
|
[10; 50] МГц |
минус 35 |
|
(50; 180] МГц |
минус 40 |
|
(180; 4000] МГц |
минус 50 |
|
(4000; 6000] МГц |
минус 35 |
|
(6000; 16000) МГц |
минус 40 |
|
[16000; 20000] МГц |
минус 50 |
|
Относительный уровень субгармонических и комби- национных составляющих в спектре выходного сигна- ла, дБн, не более |
минус 45 |
|
Относительный уровень побочных (негармонических) составляющих в спектре выходного сигнала, дБн, не более: |
|
|
[10; 125) МГц |
минус 55 |
|
[125; 2000) МГц |
минус 70 |
|
[2000; 20000] МГц |
минус 70 + 20·log(N)** |
|
Относительная спектральная плотность мощности фа- зовых шумов ( S1 ГГц ) при отстройке от несущей 1 ГГц фш |
|
|
на частоту, дБн/Гц, не более: |
|
|
100 Гц |
минус 85 |
|
1 кГц |
минус 105 |
|
10 кГц |
минус 115 |
|
100 кГц |
минус 120 |
|
1000 кГц |
минус 120 |
|
10000 кГц |
минус 140 |
|
Относительная спектральная плотность мощности фа- зовых шумов при произвольной частоте несущей в пределах рабочего диапазона частот, дБн/Гц, не более |
S1фшГГц 20 logN*** |
|
Диапазон допустимых напряжений питания частотой (50 ± 1) Гц, В |
от 198 до 242 |
|
Потребляемая мощность, ВА, не более |
60 |
|
Время установления рабочего режима, ч, не более |
0,5 |
|
Продолжительность непрерывной работы, ч, не менее |
16 |
|
Габаритные размеры (длинаширинавысота), мм, не более |
380x380x170 |
|
Масса, кг, не более |
10 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP20 |
|
Интерфейс подключения к ПК |
Ethernet (IEEE 802.3y) |
|
Нормальные условия эксплуатации: |
|
|
- температура окружающего воздуха, С |
20±5 |
|
- относительная влажность воздуха при темпера- |
|
|
туре 25 С, % |
80 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 795 |
|
Рабочие условия эксплуатации: |
|
|
- температура окружающего воздуха, С |
от 5 до 40 |
|
- относительная влажность воздуха при темпера- |
|
|
туре 25 С, % |
90 |
|
- атмосферное давление, мм рт. ст. |
от 537 до 800 |
Состав синтезатора частот Г7М-20:
|
Наименование, тип |
Обозначение |
Кол-во, шт. |
Примечание |
|
|
Синтезатор частот Г7М-20 |
ЖНКЮ.467875.014 |
1 |
|
|
|
Комплект принадлежностей: |
||||
|
Кабель Ethernet |
– |
1 |
EIA/TIA-568B.2 STP Cat.5e или аналог |
|
|
Шнур сетевой |
− |
1 |
вилка исполнения С 4 ГОСТ 7396.1-89 или аналог |
|
|
Руководство по эксплуатации |
ЖНКЮ.467875.014 РЭ |
1 |
|
|
|
Формуляр |
ЖНКЮ.467875.014 ФО |
1 |
|
|
|
Методика поверки |
ЖНКЮ.467875.014 Д3 |
1 |
|
|
|
Программный комплекс Г7М |
ЖНКЮ.02008-00 |
1 |
поставляется на ком- пакт-диске |
|
|
Упаковка |
ЖНКЮ.305648.007 |
1 |
|
|
