Описание:

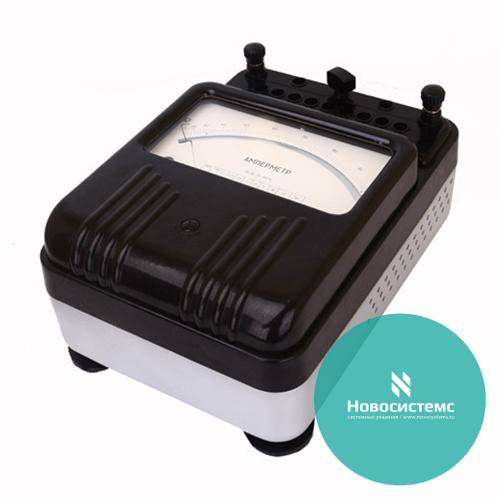

Ампервольтваттметр Д552 - комбинированный измерительный прибор, предназначенный для измерений характеристик переменного электрического тока.
Класс точности - 0,5.
Пределы измерения:
-
по току 0,1-0,25-0,5-1-2,5-5-10-25-50А;
-
по напряжению 100-150-300-450-600В;
-
по мощности 10Вт-30кВт.
Диапазон частот - 45-1000Гц.
Технические характеристики ампервольтваттметра Д552
Ампервольтваттметр Д552 имеет встроенный трансформатор. Время успокоения подвижной части прибора - не более 4 секунд.
Основная погрешность в области частот не превышает 0,4% конечного значения рабочей части шкалы. Приборы Д552- экранированные; по степени защищенности от влияния внешних магнитных полей относятся к I категории. Испытательное напряжение прочности изоляции 2КВ. Сопротивление изоляции - не менее 40МОм.
Значения сопротивлений цепей ампервольтваттметра Д552, указаны в Таблицах 1 и 2.
Таблица 1
Предел измерения |
Вольтметр
|
100В
|
150В
|
300В
|
450В
|
600В
|
Сопротивление, кОМ |
2,357
|
3,536
|
10
|
15
|
20
|
Предел измерения |
Параллельная цепь ваттметра
|
100В
|
150В
|
300В
|
450В
|
600В
|
Сопротивление, кОМ |
3,333
|
5
|
10
|
15
|
20
|
Таблица 2
Пределы измерения |
Амперметр и последовательная цепь ваттметра
|
0,1А
|
0,25А
|
0,5А
|
1А
|
2,5А
|
Сопротивление, Ом |
175
|
28
|
7
|
1,75
|
0,3
|
Частота, МГц |
80
|
13
|
3,4
|
0,9
|
0,14
|
Пределы измерения |
5А
|
10А
|
25А
|
50А
|
|
Сопротивление, Ом |
0,08
|
0,025
|
0,007
|
0,03
|
|
Частота, МГц |
0,038
|
0,011
|
2х10-3
|
8х10-4
|
|
Условия эксплуатации Д552
По условиям механических воздействий при эксплуатации ампервольтваттметры Д552 относятся к обыкновенным. Рабочее положение прибора - горизонтальное.
Ампервольтваттметры Д552 предназначены для эксплуатации при температуре от +10°С до +35°С. Относительная влажность воздуха для оптимальной работы амперметра должна составлять не более 80% (при температуре +30°С).
