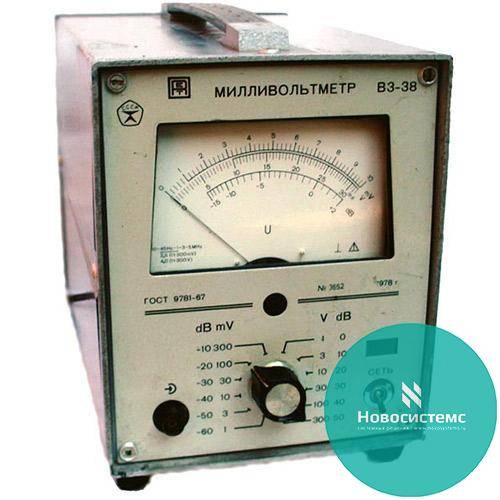

Милливольтметр В3-38

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Прибор В3-38 – это милливольтметр, предназначенный для определения среднеквадратичного значения переменного синусоидального напряжения, а также для преобразования полученной величины в пропорциональное постоянное напряжение. Модель может оснащаться выходами широкополосного усилителя и преобразователя, что позволяет работать совместно с осциллографами и цифровыми приборами для автоматической регистрации результатов измерений.

Среди достоинств модели В3-38 необходимо выделить следующее:

шкала, проградуированная в децибелах, облегчающая измерение затуханий и частотных характеристик;
широкий диапазон измерения напряжения (100 мкВ…300 В);
наличие детектора среднего значения.

Милливольтметр В3-38 широко используется для разработки, наладки, настройки, диагностики радиотехнической аппаратуры, средств связи, звукозаписывающего оборудования, ультразвуковых установок, усилителей переменного тока. Он рассчитан на эксплуатацию в производственных и лабораторных условиях. Возможна поставка устройства с входным каскадом, выполненным на лампе или полевых транзисторах.

Технические данные милливольтметра В3-38

Прибор измеряет напряжения в диапазоне 100 мкВ – 300 В, что перекрывает поддиапазоны со следующими верхними пределами: 1, 3, 10, 30, 100 и 300 мВ; 1, 3, 10, 30, 100 и 300 В. Это позволяет использовать данное устройство в различных областях. Прибор хорошо работает с диапазоном частот от 20 Гц до 5 МГц.

Обратите внимание! Диапазон частот данной модели имеет следующие рабочие области:

от 45 Гц до 1 МГц включительно (I);
20–45 Гц искл. (II);
от 1 до 3 МГц вкл. (III);
от 3 до 5 МГц вкл. при частоте градуировки в 1 кГц (IV).

Предел основной допускаемой погрешности устройства, выражается в процентах от верхней границы установленного поддиапазона измерения и равен ±2,5 %.

Для более подробной информации обратитесь к таблице №1. В ней указаны: предел допускаемой погрешности милливольтметра В3-38 в областях частот (рабочих), выраженный в процентах от верхней границы каждого установленного поддиапазона; предел допускаемого изменения показаний устройства в границах областей частот (рабочих) относительно показаний на частоте градуировки (в процентном исполнении).

Таблица 1

Поддиапазоны	Пределы допускаемых погрешностей (пределы допускаемых изменений показаний), %
	Рабочие области частот
	I	II	III	IV
1мВ-300мВ	±2,5	±4,0(±4,0)	±4,0(±4,0)	±6,0(±6,0)
1В-300В	±4,0(±4,0)		±6,0(±6,0)

Приборы этой серии укомплектованы выходом широкополосного усилителя с напряжением на уровне (100±20) мВ (при отклонении указателя в район конечной отметки шкалы). Это упрощает работу с устройством.

Также стоит отметить, что милливольтметры серии В3-38 имеют выход преобразователя, в котором выходное напряжение (Uвых) соответствует значению, вычисленному с помощью формулы Uвых = U * U0 / Uк, где:

Uк — значение напряжения, равное конечному значению на шкале для установленного поддиапазона, в В;
U0 — номинальное значение напряжения (выходного), равное 1 В;
U — показатель действительного значения измеряемого (входного) напряжения, в В.

Обратите внимание! Выходное напряжение преобразователя равно 1000 (±25) мВ при полном отклонении указателя. Границы допускаемой погрешности при работе данного узла указаны выше. Выходное сопротивление используемого преобразователя равняется 1000 (±100) Ом.

Также стоит отметить, что изменения показаний устройства, вызванные изменением температуры окружающей среды (от нормальной до любых температур в границе рабочей области температур, указанной выше), не превышают половины предела основной погрешности (допускаемой) на каждые десять градусов изменения температуры. Данную особенность стоит учитывать при эксплуатации милливольтметров этой серии в различных климатических условиях.

Предел погрешности (дополнительной) в случае отклонения формы кривой входящего напряжения от синусоидальной (при коэффициенте гармоник не более 20 %) равняется половине значения коэффициента гармоник (выражено в процентах).

Также стоит обратить внимание на следующее. Может присутствовать отклонение указателя от нуля, которое вызвано собственными шумами. Но оно не превышает 5 % от значения верхней границы установленного поддиапазона измерения в случае замкнутого накоротко входа.

Милливольтметры В3-38 сохраняют свои технические и эксплуатационные характеристики в пределах нормы при наличии постоянной составляющей напряжения до 250 В. Стандартное время установления показаний устройства не превышает четырех секунд. Также стоит отметить, что прибор сохраняет основную погрешность даже после воздействия перегрузочного пятикратного напряжения, но не больше 600 В.

Отметим, что активное входное сопротивление устройства — не менее 4 МОм (измеренное на частоте в 45 Гц, на рабочих поддиапазонах с верхними границами 1–300 мВ) и от 5 МОм на диапазонах с верхними границами 1–300 В.

Обратите внимание! Входная емкость милливольтметра — не более 25 пФ (поддиапазоны с верхними границами 1–300 мВ) или не более 15 пФ (1–300 В), а емкость каждого соединительного кабеля не превышает 80 пФ.

Время выхода на рабочий режим — 15 минут.

Приборы этой серии сохраняют свои технические и эксплуатационные характеристики при работе от питающей сети переменного тока с напряжением 220 (±10 %) В и частотой 50 (±0,2) Гц. При этом потребляемая мощность не превышает показатель в 5,5 ВА. Устройство допускает непрерывную работу при нормальных условиях в течение восьми часов в сутки. Кроме того, средняя наработка прибора на отказ составляет не менее 15 000 часов, а средний срок службы — 15 лет.

Дополнительные характеристики:

среднее время восстановления — до двух часов;
габаритные размеры устройства — 150x205x300 мм;
масса прибора не превышает 5 кг.
