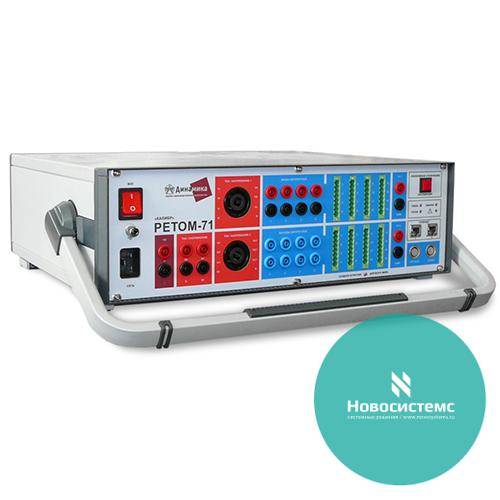

РЕТОМ-71 — устройство испытательное

Описание:

Область применения испытательного комплекса для релейной защиты и автоматики РЕТОМ-71:

РЕТОМ-71 предназначен для тестирования и высокоточной метрологической поверки:

• электромеханических устройств РЗиА;
• защит, имеющих до 6 датчиков напряжения (с КИН, БНН);
• цифровых устройств с поддержкой МЭК 61850;
• высокоточных устройств автоматики и управления;
• счетчиков электроэнергии;
• приборов контроля качества электроэнергии.

Особенности испытательного комплекса для релейной защиты и автоматики РЕТОМ-71:

• класс точности 0,1% обеспечивает проведение высокоточной метрологической поверки как устройств РЗА, так и приборов контроля качества электроэнергии, счетчиков электроэнергии и др.;
• 6 источников тока предназначены для полноценной проверки любых устройств РЗА, в том числе и дифференциальных защит. Максимальный выходной ток в шестифазном режиме – 20 А, в трехфазном – 40 А, в однофазном – 120 А;
• 6 источников напряжения позволяют проверять защиты с большим количеством (до 6) каналов напряжения. Максимальное выходное значение каждой фазы – 140 В;
• 16 дискретных входов и 16 дискретных выходов позволяют максимально полно анализировать реакцию сложных устройств РЗА. Новые удобные разъемы значительно упрощают схемы подключения и конфигурирования;
• компактность – при небольшом весе (16 кг) и габаритах прибор обеспечивает выходные параметры, необходимые для проверки как электромеханических, так и всех видов современных защит;
• поддержка стандарта МЭК 61850 – встроенные 2 порта Ethernet обеспечивают помехозащищенное соединение с управляющим компьютером, а также прием-выдачу GOOSE-сообщений (16 входящих/16 исходящих);
• обширный перечень программ стандартного ПО позволяет в ручном и полуавтоматическом режимах проверять любые защиты;
• программы «Генератор последовательностей», «Тест РЗА», «РЕТОМ-мастер», «Генератор тестов», входящие в комплект поставки, дают возможность создавать собственные сценарии проверок;
• широкий комплект аксессуаров, входящий в комплект поставки, состоит из всевозможных кабелей и переходников для полноценных испытаний систем РЗА любой сложности;
• более 65 специальных программ для автоматизированной проверки устройств РЗА известных производителей дополнительно могут быть включены в комплект поставки по желанию заказчика;
• высокая помехозащищенность – комплекс соответствует требованиям ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и СТО ФСК ЕЭС 56947007-29.240.044-2010, что позволяет работать с ним в условиях подстанций любого уровня напряжения;
• гарантированная надежность – новые конструктивные и схемные решения обеспечивают высокую надежность комплекса как в эксплуатации, так и при транспортировке;
• межповерочный интервал 4 года.
