ЭТЛ-350 Электротехническая Лаборатория Передвижная 350 кВ
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:

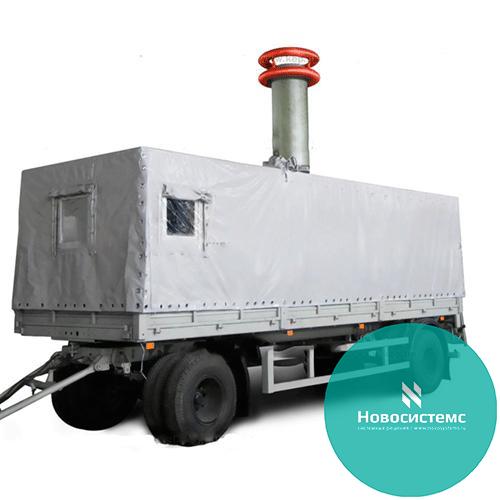

Передвижная электролаборатория ЭТЛ-350 монтируется на шасси прицепа «МАЗ» и предназначена для выполнения следующих работ:
- Испытание изоляции кабелей и других устройств и приспособлений напряжением переменного тока с частотой 50 Гц и действующим значением напряжением до 350 кВ;
- Определение емкости и тангенса угла диэлектрических потерь электротехнических объектов при испытательных напряжениях до 350 кВ по «прямой» схеме.
- Определение сопротивления, емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ по «прямой» и «перевернутой» схеме..
Конструкция ЭТЛ отвечает требованиям безопасности "Правилам техники безопасности при эксплуатации электроустановок потребителей" и ПБ10-611-03; ПБ10-382-00; СанНиП.
Технические Данные
Общие параметры ЭТЛ-350:
Параметр | Значение |
Напряжение питающей сети трехфазного переменного тока, В | 380±35 |
Частота питающей сети, Гц | 50±2 |
Потребляемый ток, А, не более | 200 |
Масса оборудования в прицепе, кг, не более | 1450 |
Обслуживающий персонал, операторов, не менее | 2 |
Срок службы лаборатории, лет, не менее | 10 |
Параметры блока высоковольтных испытаний БВИ на базе трансформатора ТИОГ-350:
Блок предназначен для испытания изоляции силовых кабелей и твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 350 кВ (действующее значение).
Параметр | Значение |
Наибольшее переменное напряжение, действующее значение, кВ | 350 |
Наибольший рабочий ток при переменном напряжении, действующее значение, мА | 180 |
Габаритные размеры, мм, не более | 920х3800 |
Масса, кг, не более | 1250 |
Параметры измеритель диэлектрических потерь ИДП-10:
ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного тока СА-7100/2.
Параметр | Значение |
Максимальное переменное напряжение, действующее значение, кВ | 10 |
Приведенная погрешность измерение переменного напряжения, %, не более | 3 |
Габаритные размеры блока управления, мм, не более | 220х300х350 |
Масса блока управления, кг, не более | 5 |
Условия Эксплуатации
Лаборатория рассчитана для эксплуатации в полевых условия при следующих параметрах окружающей среды:
Параметр | Значение |
Температура окружающей среды, ° С | от +5 до +40 |
Относительная влажность, %, не более | 80 при температуре +25° С |
Атмосферное давление, кПа (мм. рт. ст.) | 84,0 – 106,7 (630 – 800) |
Запрещается эксплуатация ЭТЛ-350 во взрывоопасных средах!
Комплект Поставки
Наименование | Количество |
Стойка основная | 1 |
Пульт сетевой | 1 |
Блок управления электролабораторией БУ-350 | 1 |
Измеритель диэлектрических потерь ИДП-10 в следующем составе: | |
- Мост переменного тока СА-7100/2 | 1 |
- Трансформатор напряжения ОЛМ-0,22 /10 | 1 |
- Переключатель схемы измерений "прямая - перевернутая" | 1 |
- Короткозамыкатель КЗМК-10 | 1 |
- Блок управления | 1 |
Регулятор напряжения РОТ-250 с электроприводом | 1 |
Реактор Р-70 | 1 |
Сирена СС-1 | 1 |
Светильник сигнальный красный | 1 |
Комплект барабанов и кабелей, в составе (длина по 30 м): | |
- провод рабочего заземления (сечение 6 мм2) | 1 |
- провод защитного заземления (сечение 10 мм2) | 1 |
- сетевой кабель (сечение 4х4 мм2) | 1 |
- сетевой кабель (сечение 2х16 мм2) | 1 |
Комплект ограждений и стоек для вывешивания высоковольтного провода: | |
- штырь изоляционный | 7 |
- основание-крестовина | 7 |
- шнур ограждения (длина 20 м) | 1 |
Трансформатор ТИОГ-350 | 1 |
Кабель высоковольтный в металлорукаве (длина 30 м) | 1 |
Документация | |
Руководство по эксплуатации ЭТЛ-350 | 1 |
Паспорт на ЭТЛ-350 | 1 |
Руководство по эксплуатации ТИОГ-350 | 1 |
Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) | 1 |
Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
Сертификат качества производителя |
