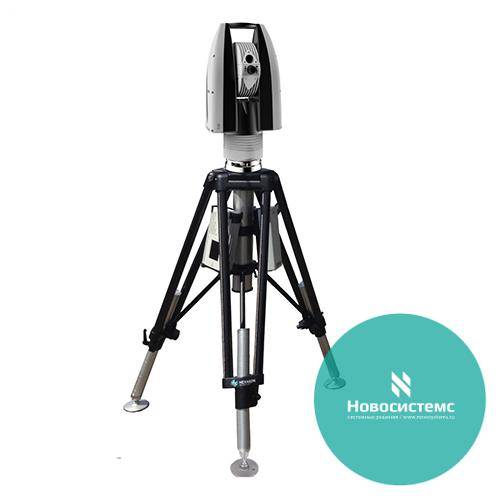

Leica Absolute Tracker AT960 Лазерный трекер

Описание:

Портативный лазерный трекер Leica Absolute Tracker AT960 – высокоскоростная, практичная и компактная модель для динамических измерений. В том числе в особенно сложных условиях. Система оснащена беспроводным щупом для контактных измерительных манипуляций, а также лазерным 3д сканером для оцифровки больших поверхностей. Она поддерживает автоматизированные измерения в шести степенях свободы.

Измерительный прибор стал компактнее аналогов. Его вес вместе с кейсом не превышает 14 кг, что делает транспортировку еще удобнее. Этот же факт расширяет область применения: тяжелое машиностроение, энергетическая отрасль, автомобилестроение, аэрокосмическая промышленность и т. д.

Leica Absolute Tracker AT960 - прибор нового поколения, работающий с абсолютным интерферометром Leica Absolute Interferometer (AIFM). Данный лазерный трекер оснащен функцией автоматического захвата визирной цели, средствами работы в режиме реального времени, имеет способность моментально восстанавливать прерванный луч, он является быстрым, точным и удобным прибором для работы с отражателями. Абсолютный лазерный трекер Leica Absolute Tracker AT960 имеет конструкцию,основанную на встроенных технологиях, сертифицирован по стандартам  IP54 IEC. Лазерный трекер Leica Absolute Tracker AT960 способен выполнять измерения без дополнительного оборудования даже в самых неблагоприятных условиях.

Функционал

Трекер нового поколения обладает следующими параметрами:

• поддержка функции PowerLock;
• работа в динамическом режиме получения координат точек;
• работа с выносным щупом и 3-мя видами 3д-сканеров;
• моментальная готовность к работе после развертывания;
• сканирование объектов на удалении до 30 м;
• защита от влаги и пыли по стандарту IP54;
• удаленное управление по сети Wi-Fi;
• получение данных с подвижных объектов в реальном времени;
• высокая точность измерений;
• улучшенная точность измерений благодаря технологии Absolute Interferometer.

Объем измерений в диаметре – до 160 метров. При этом трекер максимально гибкий, его можно совмещать с другими фирменными технологиями и решениями: Leica T-Scan 5, T-Probe, T-Mac и др. Система остается мобильной, надежной, точной даже при работе в сложных условиях. Рабочая температура оборудования – от 0 до +40oC, а благодаря влагозащите его можно использовать даже в дождливую погоду без дополнительной защиты.

Комплексное решение для работы

Этот комплексный трекер поддерживает интеллектуальное наведение на визирную цель, что упрощает работу для оператора. Система может самостоятельно восстановить прерванный оптический контакт и возобновить измерения вообще без участия человека.

Также в прошлом осталась долгая процедура настройки оборудования. А сменный емкий аккумулятор позволяет работать автономно целую рабочую смену. Поддерживается и «горячая» замена батареи без прерывания рабочего процесса.

Абсолютная мобильность

Leica Absolute Tracker AT960 производства Hexagon Manufacturing Intelligence является первой действительно мобильной лазерной измерительной системой с шестью степенями свободы (6DoF), измерениями в динамике, представляющей собой надежную, компактную конструкцию, способную решать самые сложные измерительные задачи при обмерах объектов крупного машиностроения. В поисках путей повышения производительности и мобильности при сохранении отработанных технически превосходных решений, Hexagon Manufacturing Intelligence предлагает систему AT960 которая сочетает наиболее востребованные функции Leica Absolute Tracker AT901 с измерительным манипулятором T-Probe и сканирующей головкой Т-Scan с удобством эксплуатации мобильного абсолютного трекера Leica Absolute Tracker AT402, образуя сверхкомпактную координатно-измерительную машину, помещающуюся в одном футляре. Благодаря встроенным в конструкцию AT960 революционным технологиям длительная процедура настройки прибора перед измерениями осталась в прошлом. Сменный аккумулятор большой емкости, средства беспроводной передачи данных, малый вес системы - не более 14 кг, встроенный электронный уровень, исполнение в соответствии со стандартом IP54 делает AT960 автономной системой, которая может использоваться практически повсеместно.

Абсолютная скорость

Функция PowerLock обеспечивает автоматическое, "интеллектуальное" наведение абсолютного трекера Leica AT960 на визирную цель для оперативного определения положения отражателя, измерительного манипулятора T-Probe, сканирующей головки Т-Scan или датчика T-Mac, что еще более упрощает работу с трекером. Теперь, в приборах третьего поколения, эта запатентованная технология активного обнаружения отражателя позволяет трекеру Leica AT960 мгновенно восстановить прерванный оптический контакт с отражателем и продолжить измерения без вмешательства оператора. Эффективно работающая, в пределах рабочего диапазона трекера, технология PowerLock позволяет оператору сосредоточится на измерительных задачах производства, оставив технику измерений трекеру. Абсолютный интерферометр Leica Absolute Interferometer (AIFM) позволяет трекеру Leica AT960 определять положение быстро движущейся визирной цели и отслеживать ее траекторию. В сочетании AIFM и PowerLock позволяют трекеру Leica AT960 продолжать измерения, с максимальной погрешностью всего в 10 мкм, после прерывания визирного луча и обеспечивают скорость фиксации данных, равную 1000 точек в секунду.

Абсолютная точность

Встроенная технология variozoom обеспечивает измерение в шести степенях свободы (6DoF) в качестве стандартной опции, делая AT960 совместимым с полным набором инструментов Leica T-Product, а также с традиционными отражателями, что позволяет всякий раз выбирать правильный метод измерений. Эти четыре метода измерения, наряду с универсальным быстросъемным креплением позволяющим выполнять измерения прибором в наклонном или перевернутом положении, гарантируют то, что в любой измерительной задаче будет достигнута максимальная точность прибора AT960. Полностью герметичный корпус трекера и контролера сертифицированные по IP54, а также встроенная метеостанция, позволяют Leica AT960 получать надежные результаты измерений в самых суровых условиях. Новые отражатели Leica, имеющие точность оптического центрирования +/-3 мкм, обеспечивают учет радиуса отражателя в сферическом корпусе при анализе результатов измерений. Положение отражателей может быть определенно Leica AT960 в статике и динамике в измерительном объеме диаметром до 120 м.

Беспроводной контактны щуп T-Probe

Маленький, легкий и точный, измерительный манипулятор Leica T-Probe представляет собой беспроводной контактный щуп с электропитанием от аккумулятора, позволяет выполнять измерения в самых труднодоступных местах в измерительном пространстве диаметром до 40 м. Манипулятор управляется с помощью многофункциональных кнопок, программируемых пользователем, и встроенной обратной связи с ПО. Кроме того это устройство автоматически распознает сменные стилусы устанавливаемые в нижнее или заднее гнездо.

Ручной лазерный 3D сканер T-Scan 5

Сканирующая головка Leica T-Scan регистрирует свыше 200 000 точек в секунду благодаря автоматической калибровке лазера обеспечивает наилучший результат при сканировании поверхностей обладающих различными отражающими свойствами, не прибегая к матированию — даже при работе с такими сложными поверхностями как полированные металлические или черные углепластиковые.

Ручной лазерный 3D сканер Leica LAS

Новая сканирующая головка Leica Absolute Scanner. В сочетании с ультрапортативным трекером Leica Absolute Tracker AT960, лазерный сканер LAS-20-8 обеспечивает превосходную работоспособность при контроле поверхностей произвольной формы,  как из блестящих металлических, так и из темных материалов. Его удобные функции минимизируют требования к обучению персонала и дают даже самым неопытным операторам полную уверенность  при работе с ним.

Ручной лазерный 3D сканер Leica Las-XL

Новый абсолютный сканер Leica LAS-XL представляет собой ручной лазерный сканер, предназначенный для удовлетворения растущих потребностей использования трехмерного сканирования. Работающий совместно с высокопроизводительными абсолютными лазерными трекерами модельного ряда Leica AT960, LAS-XL открывает двери к ранее неосуществимым задачам крупномасштабной трехмерной оцифровки.

Датчик позиционирования Leica T-Mac

Датчик позиционирования Leica T-Mac является устройством слежения третьего поколения с шестью 6DoF-степенями свободы. Он предназначен для использования в автоматизированных технологиях измерений, соответствует запросам растущего числа клиентов компании Leica Geosystems, которые либо намерены, либо планируют осуществить модернизацию портативной координатно-измерительной машины (КИМ) модели Leica T-Probe для увеличения степени автоматизации измерений.

Модификации трекера Leica Absolute Tracker AT960 с указанием рабочего диапазона (диаметрально)

* - трекер AT960-SR доступен только в комплекте со сканером Leica LAS или Leica T-Scan 5

Технические характеристики лазерного трекера Leica Absolute Tracker AT960

Ключевые особенности

• Многофункциональная конструкция
  Этот компактный универсальный прибор, оснащаемый встроенными средствами для определения координат отражателей и измерительных манипуляторов Leica T-Probe, сканеров Leica T-Scan и устройств точного позиционирования Leica T-Mac,  является сверхмобильным, что существенно облегчает транспортировку и проведение измерений в любых условиях.
• PowerLock
  Прерванный оптический контакт с отражателем автоматически восстанавливается в диапазоне +/-5 градусов без вмешательства пользователя, что облегчает эксплуатацию прибора в загруженном измерительном пространстве и существенно увеличивает производительность.
• Абсолютный интерферометр Leica (AIFM)
  Устройство определения расстояний AIFM сочетает в себе точность абсолютного дальномера и быстродействие интерферометра, что позволяет проводить измерения быстро и точно, не требуя наличия контрольной точки на корпусе прибора.Фиксация данных с частотой 1 кГц. Работа в режиме реального времени позволяет надежно фиксировать координаты отражателя или T-устройств с частотой до 1000 точек в секунду, что дает возможность получать большее количество данных с высокой скоростью.
• Шесть степеней свободы
  Дополнив лазерный трекер фотограмметрическими устройствами, Leica Geosystems создала единственный в мире технологически зрелый блок портативных КИМ, который может производить замеры как фиксированная КИМ, сканировать как лазерный сканер и проводить динамические измерения в автоматическом режиме — все в рамках одной системы.
• Термическая стабильность и надежность
  Промежуточные настройки, необходимые для работы с большинством трекеров, не нужны. Вместо проведения постоянных, не гарантирующих результат компенсаций Leica Absolute Tracker позволяет проводить надежные и точные измерения. Семейство трекеров Absolute Tracker включает в себя три прибора. В зависимости от задач, которые необходимо решать, вы можете выбрать наиболее подходящий вариант.
• WiFi
  Встроенный модуль WiFi упрощает связь с ПК, а также позволяет дистанционно управлять прибором с помощью ноутбуков, планшетов или смартфонов. Это особенно полезно при проведении измерений сокращенным составом бригады – одним оператором.
• IP54
  Герметичное устройство, сертифицированное по IEC, обеспечивает защиту от попадания пыли и влаги, позволяя выполнять измерения трекером Leica Absolute Tracker AT960 даже в самых неблагоприятных условиях.
• Метеостанция
  Встроенное метеорологическое устройство контролирует условия окружающей среды, включая температуру, давление и влажность, с целью компенсации изменений и обеспечения точности измерений вне зависимости от внешних факторов
• Камера обзора (OVC)
  Цветная камера обзора OVC с высоким разрешением позволяет оператору дистанционно контролировать поле зрения трекера, определять местоположение визирных целей для измерения по фиксированным отражателям - включая многоточечную обработку одного изображения. Идеальное устройство для  наблюдений за деформациями и проведения измерений с применением жезлов для скрытых точек.
• Привязка к горизонтальной системе координат (OTG)
  Функция OTG позволяет пользователям Leica Absolute Tracker AT960 проводить измерения с привязкой к отвесной линии: идеальное средство для выполнения задач нивелирования и выравнивания.
• Встроенное устройство mini variozoom
  Обеспечивающая постоянное поле зрения при любых условиях освещенности, функция масштабирования mini variozoom обеспечивает возможность измерения с шестью степенями свободы (6DoF) в приложениях точечного зондирования, сканирования и измерительных cистемах с высокой точностью.
• Питание от батареи
  Автономное электропитание от аккумулятора повышенной емкости с возможностью "горячей" его замены позволяет быстро приступить к измерениям в любом месте без подключения к электросети с помощью кабелей. Такая автономность упрощает переноску прибора и увеличивает его безопасность.Применение

• Авиакосмическая промышленность
  Компактность и возможность эксплуатации одним оператором Leica Absolute Tracker значительно облегчают выполнение таких трудоемких работ, связанных с авиакосмической промышленностью, как изготовление и проверка приборов, проверка геометрических размеров, центровка элементов, сборка узлов с выверкой или же изготовление антенн.
• Грузовики и автомобили повышенной проходимости
  Изготовление автомобилей любого типа требует наличия метрологического оборудования, которое бы гарантировало высочайшее качество производства. Повторяемость геометрии деталей, контроль сборки автомобилей, монтаж или техническое обслуживание производственных линий - вот лишь несколько примеров, где Leica Absolute Tracker является идеальным выбором. Такие задачи гораздо проще выполнить, имея возможность проводить крупномасштабные измерения беспроводным прибором.
• Энергетика
  Турбины и генераторы, использующие энергию ветра или воды, должны быть рассчитаны на предельные условия эксплуатации. Сверхвысокая точность критична при проверке строгих допусков. Мобильность и универсальность Leica Absolute Tracker значительно упрощают центровку валов или агрегатов, обследование оборудования или измерение лопаток.
• Научно-исследовательские работы
  В случае, когда объектом научных работ являются большие конструкции и расстояния, Leica Absolute Tracker со стандартным рабочим диапазоном 160 м - это правильный выбор. В качестве двух примеров можно привести проверку колец и узлов ускорителя частиц.
• Судостроение
  Благодаря универсальности и широкому диапазону измерений, Leica Absolute Tracker позволяет работать даже с огромными размерами различных судов. Прибор незаменим при обследовании и центровке силовых агрегатов и валов или же при монтаже оборудования.
