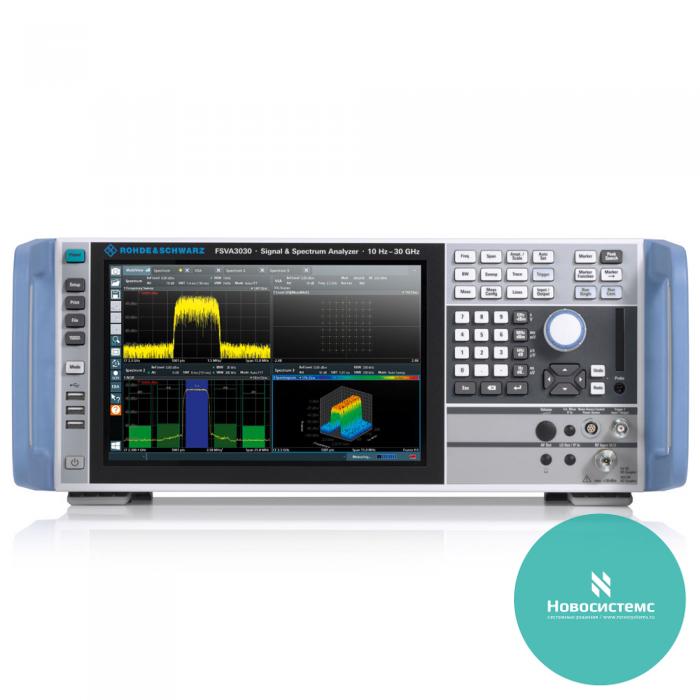

Описание FSVA3044:
FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.
Принцип действия анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала на АЦП в обход смесителя. В высокочастотной области подавление зеркального канала приема осуществляется с помощью перестраиваемого фильтра на резонаторах из железо-иттриевого граната (ЖИГ-фильтра) с возможностью его отключения для анализа широкополосных сигналов. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.
Основные возможности FSVA3044:
- Диапазон частот от 10 Гц до 44 ГГц
- Полоса анализа до 400 МГц
- Однополосный фазовый шум при отстройке 10 кГц (1 ГГц): –120 дБн/Гц
- Точка пересечения третьего порядка (TOI) на 1 ГГц: +18 дБмВт
- Уровень собственного шума (DANL) на 1 ГГц: –152 дБмВт Уровень собственного шума (DANL) на 1 ГГц с опциональным предусилителем: –164 дБмВт
- Возможность использования для облачного тестирования
- Сетевой интерфейс 10 Гбит/с (опция)
- Интерфейс пользователя с мультисенсорной технологией, регистратором команд SCPI и поддержкой прерываний
- Измерительные приложения для анализа аналоговых и цифровых сигналов, включая 5G NR.
Опции FSVA3044:
- FSV3-B1 — Боковые ручки для переноски
- FSV3-B3 — Аудиодемодулятор
- FSV3-B4 — Термостатированный опорный кварцевый генератор (OCXO)
- FSV3-B5 — Дополнительные интерфейсы
- FSV3-B6 — Сетевой интерфейс 10 Гбит/с (требуется опция R&S®FSV3-B114)
- FSV3-B10 — Управление внешним генератором
- FSV3-B11 — Обход ЖИГ-преселектора
- FSV3-B40 — Ширина полосы анализа 40 МГц
- FSV3-B200 — Ширина полосы анализа 200 МГц (требуется опция R&S®FSV3-B114)
- FSV3-B18 — Запасной жесткий диск
- FSV3-B20 — Съемный жесткий диск
- FSV3-B24 — ВЧ-предусилитель
- FSV3-B25 — Электронный аттенюатор, шаг 1 дБ
- FSV3-B33 — Защита от записи на USB-накопители
- FSV3-B114 — Расширенные вычислительные возможности
- FSV3-B28V — Управление источником шума через BNC
- FSV3-K703 — Опорная частота 1 ГГц
- FSV3-K6 — Импульсные измерения
- FSV3-K7 — Анализ аналоговых видов модуляции (АМ/ЧМ/ФМ)
- FSV3-K9 — Поддержка датчиков мощности
- FSV3-K10 — Анализ сигналов GSM/EDGE/EDGE Evolution/VAMOS
- FSV3-K18 — Измерение параметров усилителя
- FSV3-K18D — Прямые измерения предыскажений (DPD) (требуется опция R&S®FSV3-K18)
- FSV3-K30 — Измерение коэффициента шума
- FSV3-K33 — Защита от записи для твердотельного накопителя
- FSV3-K40 — Измерение фазового шума
- FSV3-K70 — Векторный анализ сигналов
- FSV3-K70M — Многомодуляционный анализ
- FSV3-K70P — Измерение BER PRBS
- FSV3-K72 — Измерение сигналов БС 3GPP FDD (WCDMA), включая HSDPA и HSDPA+
- FSV3-K73 — Измерение сигналов МС 3GPP FDD (WCDMA), включая HSUPA и HSUPA+
- FSV3-K91N — Измерение сигналов WLAN IEEE 802.11n
- FSV3-K91AC — Измерение сигналов WLAN IEEE 802.11ac
- FSV3-K91AX — Измерение сигналов WLAN IEEE 802.11ax
- FSV3-K91P — Измерение сигналов WLAN IEEE 802.11p
- FSV3-K100 — Измерение сигналов БС EUTRA/LTE FDD
- FSV3-K101 — Измерение сигналов АО EUTRA/LTE FDD
- FSV3-K102 — Измерение сигналов БС EUTRA/LTE MIMO
- FSV3-K103 — Измерение восходящих сигналов EUTRA/LTE Advanced
- FSV3-K104 — Измерение сигналов БС EUTRA/LTE TDD
- FSV3-K105 — Измерение восходящих сигналов EUTRA/LTE TDD
- FSV3-K106 — Измерение нисходящих сигналов EUTRA/LTE NB-IoT
- FSV3-K144 — Измерение нисходящих сигналов 3GPP 5G-NR
- FSV3-K145 — Измерение восходящих сигналов 3GPP 5G-NR
- FSV3-K544 — Пользовательская коррекция частоты с помощью SnP-файла (коррекция частотной
- характеристики — амплитудной и фазовой — измерительной установки)
- Рекомендуемые дополнения:
- FS-SNS26, FS-SNS40, FS-SNS55 — Интеллектуальные источники шума для измерения коэффициента шума и усиления в диапазоне до 55 ГГц
- ZZA-KN4 — Держатель для 19-дюймовой стойки 4 HU 1/1
- ERST.2 — Наушники (требуется опция R&S®FSV3-B3)
- PCK — Кабель шины IEC, длина 1 м (требуется опция R&S®FSV3-B5)
- PCK — Кабель шины IEC, длина 2 м
- RAM — Согласующее устройство, 50/75 Ом, от 0 до 2700 МГц, согласование по обоим концам
- RAZ — Согласующее устройство, 50/75 Ом, от 0 до 2700 МГц, согласование по одному концу
- FPL1-Z5 — Антибликовая пленка
- FSE-Z4 — Блокиратор постоянного тока, от 10 кГц до 18 ГГц, разъем N-типа
