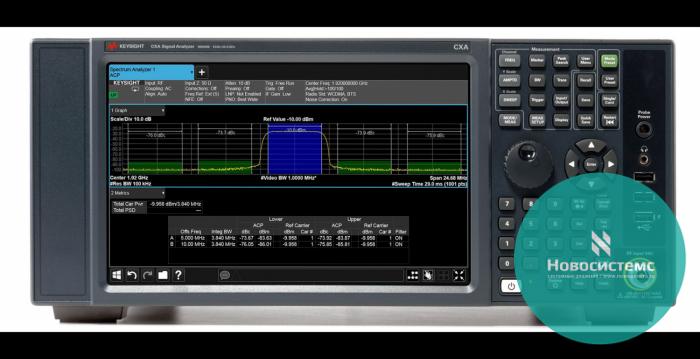

N9021B Анализатор спектра от 10 Гц до 50 ГГц
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание N9021B:
Анализаторы спектра N9021В предназначены для измерений и визуального контроля параметров радиосигналов (частоты, уровня, параметров модуляции) в частотной области.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеро- динные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.
Описание типа N9021B
Методика поверки N9021B
Основные возможности N9021B:
- Ускорение циклов верификации и производства беспроводного и спутникового оборудования благодаря максимально широкой полосе анализа среди измерительных приборов данного класса, а также исключительно низким уровнем фазовых шумов на высоких частотах.
- Диапазон частот: от 10 Гц до 50 ГГц в зависимости от выбранной частотной опции
- Упрощение процесса измерения сигналов благодаря использованию анализатора спектра в режиме реального времени (RTSA) и программного обеспечения PathWave 89600 VSA компании Keysight.
- Повышение качества измерений и воспроизводимости результатов благодаря использованию измерительных приложений PathWave для анализаторов серии Х, широко признанных в отрасли.
- Максимальная гибкость испытательных ресурсов благодаря наличию целого ряда приложений PathWave для анализаторов серии Х с различными типами лицензий, обеспечивающими совместное использование этих приложений в анализаторах сигналов серии Х и в приборах формата PXIe.
Опции N9021B:
|
Опция |
Функциональное назначение |
|
532 |
Частотный диапазон от 10 Гц до 32 ГГц |
|
544 |
Частотный диапазон от 10 Гц до 44 ГГц |
|
550 |
Частотный диапазон от 10 Гц до 50 ГГц |
|
P32 |
Предусилитель, 100 кГц – 32 ГГц |
|
P44 |
Предусилитель, 100 кГц – 44 ГГц |
|
P50 |
Предусилитель, 100 кГц – 50 ГГц |
|
PFR |
Прецизионный опорный генератор 10 МГц |
|
Опция |
Функциональное назначение |
|
EA3 |
Электронный аттенюатор до 3,6 ГГц |
|
В2X |
Полоса анализа 255 МГц |
|
B5X |
Полоса анализа 510 МГц |
|
MPB |
Обход преселектора |
|
DP2 |
Цифровой обработчик с памятью для захвата данных 2 Гбайта |
|
DP4 |
Цифровой обработчик с памятью для захвата данных 4 Гбайта |
|
FS1 |
Ускорение развертки |
|
FS2 |
Ускорение развертки |
|
EP1 |
Улучшение фазовых шумов |
|
NF2 |
Компенсация собственных шумов прибора |
|
EXM |
Опция для работы с внешними преобразователями частоты |
|
FP2 (90EMFP2B) |
Ускорение измерений мощности в полосе частот |
|
RT1 (N9021RT1B) |
Анализатор спектра реального времени c базовыми возможностями |
|
RT2 (N9021RT2B) |
Анализатор спектра реального времени с расширенными возможно- стями |
|
FT1 (N90EMFT1B) |
Триггер по частотной маске, базовый режим |
|
FT2 (N90EMFT2B) |
Триггер по частотной маске, расширенный режим |
|
DUA (N90EMDUAB) |
Анализ в реальном времени во временной и частотной областях одновременно |
|
EMC (N90EMEMCB) |
Базовые функции для проведения предварительных квалификационных испытаний на ЭМС (детекторы в соответствии со стандартами CISPR, нормирование полосы по уровню минус 6 дБ, предустановкидиа- пазонов) |
|
EDP (N90EMEDPB) |
Набор расширенных функций отображения (спектрограмма, увеличение области графика, зональный обзор) |
|
RBE |
Расширение максимальной полосы фильтров ПЧ |
|
ESC |
Управление внешним генератором |
|
SS1 |
Дополнительный съемный твердотельный накопитель c ОС Windows 10 |
|
SF1 |
Запрет запуска программ из измерительного приложения |
|
SF2 |
Запрет сохранения и вызова результатов измерений из измерительного приложения |
|
CR3 |
Соединитель на задней панели, выход второй ПЧ (широкополосный вы- ход ПЧ) |
|
СRP |
Соединитель на задней панели, программируемый выход ПЧ |
|
YAS |
Вывод видеосигнала экранного изображения на соединитель AnalogOut на задней панели |
|
N9068EM0E |
Приложение для измерения фазовых шумов |
|
N9069EM0E |
Приложение для измерения коэффициента шума |
|
N9054EM0E |
Приложение VMA для анализа сигналов с цифровыми видами мо- дуляции |
|
N9054EM1E |
Приложение VMA для анализа сигналов с модуляцией OFDM |
|
N9067EM0E |
Приложение для статистических измерений параметров импульсов |
|
Опция |
Функциональное назначение |
|
N9063EM0E |
Измерительное приложение для анализа сигналов с аналоговой мо- дуляцией |
|
N6141EM0E |
Приложение для проведения измерений ЭМС |
|
89601С |
Программное обеспечение для векторного анализа сигналов Path Wave VSA |
|
N9061EM0E |
Приложение для обеспечения совместимости с анализаторами 856xE/EC, 8566/68 |
|
N9062EM0E |
Измерительное приложение для обеспечения совместимости по коман- дам SCPI |
|
N9085EM0E |
Измерительное приложение для сигналов 5GNR |
|
N9080EM0E |
Измерительное приложение для сигналов LTE/LTE-Advanced FDD |
|
N9080EM3E |
Измерительное приложение для сигналов NB-IoT и eMTCFDD |
|
N9080EM4E |
Измерительное приложение для сигналов LTEV2X |
|
N9082EM0E |
Измерительное приложение для сигналов LTE/LTE-Advanced TDD |
|
N9073EM0E |
Измерительное приложение для сигналов W-CDMA/HSPA/HSPA+ |
|
N9071EM0E |
Измерительное приложение для сигналов GSM/EDGE/Evolution |
|
N9083EM0E |
Измерительное приложение для сигналов многостандартного радио (MSR) |
|
N9072EM0E |
Измерительное приложение для сигналов cdma2000 (только через ко- манды SCPI) |
|
N9076EM0E |
Измерительное приложение для сигналов 1xEV-DO (только через ко- манды SCPI) |
|
N9079EM0E |
Измерительное приложение для сигналов TD-SCDMA (только через ко- манды SCPI) |
|
N9077EM0E |
Измерительное приложение для сигналов WLAN 802.11a/b/g/j/p/n/af/ah |
|
N9077EM1E |
Измерительное приложение для сигналов WLAN 802.11ac/ax |
|
N9081EM0E |
Измерительное приложение для сигналов Bluetooth |
|
N9084EM0E |
Измерительное приложение для сигналов систем ShortRangeCommunica- tions и Интернета вещей (IoT) |
