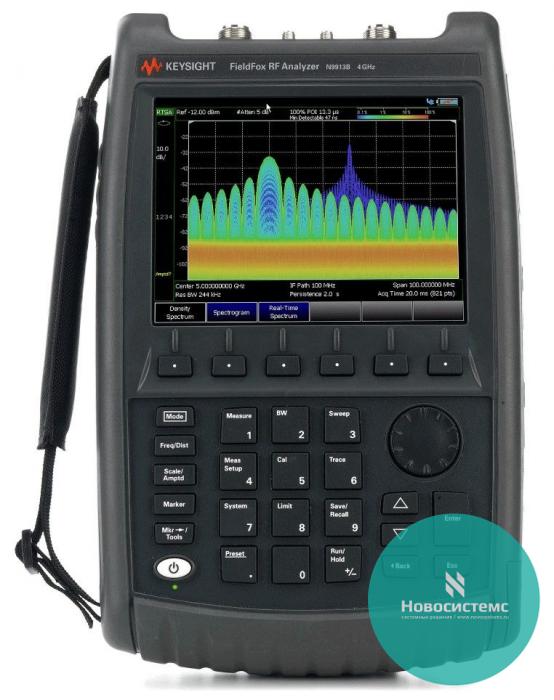

Описание N9916B:
Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9913B, FieldFox N9914B, FieldFox N9915B, FieldFox N9916B, FieldFox N9917B, FieldFox N9918B, FieldFox N9933B, FieldFox N9934B, FieldFox N9935B, FieldFox N9936B, FieldFox N9937B, FieldFox N9938B (далее - анализаторы) предназначены для измерений ослабления, КСВН, фазы коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ устройств, а также измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах типа N и типа IX (3,5 мм).
- Стандартная конфигурация представляет собой анализатор антенно-фидерных устройств
- Возможность расширения функциональных возможностей прибора с помощью опций векторного анализатора цепей или анализатора спектра
- Захват нестационарных сигналов с помощью функции анализа спектра в режиме реального времени в полосе до 100 МГц
- Одновременное измерение всех четырех S-параметров при динамическом диапазоне системы до 115 дБ
- Высокая точность измерений в режиме анализатора спектра: от ±0,3 дБ без предварительного прогрева
- Поддержка измерений «по воздуху» для сигналов стандартов 5GTF и LTE
- Приемник GPS/GNSS для геопозиционирования и формирования временных меток
- Самый легкий в своем классе анализатор «все-в-одном» массой всего 3,3 кг
Наименование характеристики |
Значение |
Тип коаксиального соединителя измерительного порта согласно ГОСТ 13317-89 стандартное исполнение для анализаторов моделей N9913B, N9933B, N9914B, N9934B, N9915B, N9935B, N9916B, N9936B, N9917B, N9937B, N9938B для анализатора модели N9918B опция 100 для анализатора модели N9938B |
тип III, розетка (N-тип) тип IX, вилка (3,5 мм) тип IX, вилка (3,5 мм) |
Пределы допускаемой относительной погрешности частоты опор- ного генератора стандартная комплектация опция 307 |
±1,9·10-6 ±1,0·10-8 |
Опции анализатора N9916B:
Опция |
Функциональное назначение |
010 |
Измерение во временной области в режиме анализатора цепей |
210 |
Режим анализатора цепей, измерение S11/S21 |
211 |
Режим анализатора цепей, полные двухпортовые измерения S-параметров |
212 |
Приложение для однопортовых измерений балансных/смешанных S-параметров |
215 |
Рефлектометрия во временной области (TDR) |
305 |
Режим анализатора параметров кабелей и антенн |
308 |
Режим векторного анализа напряжения (векторный вольтметр) |
320 |
Режим измерения на отражение (КСВН и обратные потери) |
209 |
Режим измерения длинных линий передачи с использованием двух приборов (ERTA) |
220 |
Режим перестраемого генератора для анализа спектра |
233 |
Режим анализатора спектра |
235 |
Внутренний предусилитель для работы в режиме анализатора спектра |
236 |
Приложение для анализа интерференции и спектрограмм |
238 |
Измерение спектра в стробированном режиме |
312 |
Приложение для сканирования каналов |
350 |
Режим анализа спектра в реальном времени |
351 |
Векторный анализ сигналов I/Q |
352 |
Измерение вне и внутри помещений с привязкой к карте |
355 |
Возможность аналоговой демодуляции сигналов |
356 |
Приложение для измерения коэффициента шума с функцией отображения интер- валов погрешности измеренной величины коэффициента шума |
358 |
Измерение напряженности электромагнитного поля |
360 |
Приложение для работы с фазированными антенными решетками |
370 |
Измерения по стандарту LTE FDD |
377 |
Измерения по стандарту 5GTF |
378 |
Измерения по стандарту 5G NR |
B04 |
Полоса анализа 40 МГц |
B10 |
Полоса анализа 100 МГц |
208 |
Режим измерения со смещением по частоте с внешним USB измерителем мощно- сти |
302 |
Приложение для управления внешними датчиками мощности по интерфейсу USB |
310 |
Режим измерителя мощности |
330 |
Приложение для измерения параметров импульсных сигналов с внешним USB из- мерителем мощности |
030 |
Управление с удаленного устройства через сетевой протокол |
307 |
Встроенный приемник сигналов ГНСС (GPS, GLONASS, BeiDou, Galileo) |
309 |
Встроенный источник постоянного тока смещения |
SEM |
Измерение спектральной маски излучения |
