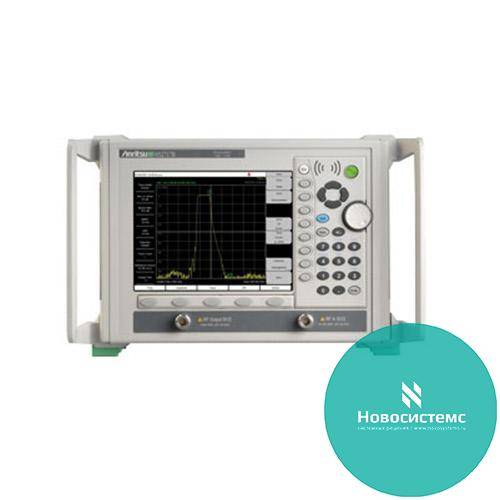

MS2717B - экономичный анализатор спектра от 9 кГц до 7,1 ГГц
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Компания Anritsu представила серию экономичных анализаторов спектра MS271xB, покрывающих частотные диапазоны от 9 кГц до 7,1 ГГц, до 13,0 ГГц и до 20,0 ГГц. Предлагая исключительные рабочие характеристики и полный набор измерительных возможностей, анализаторы MS271xB, включающие три модели, послужат выгодной альтернативой лабораторным приборам для испытаний компонентов и оборудования систем беспроводной связи, в том числе систем СВЧ. Анализаторы серии MS271xB переопределили понятие эконом-класса, обеспечив превосходные характеристики анализа спектра по удивительно приемлемой цене.
Широкий динамический диапазон анализатора гарантирует быстрые и точные измерения компонентов беспроводных систем, для которых требуется исключительная линейность. Главный козырь MS271xB - характеристика фазового шума SSB: типичное значение -110 дБc/Гц при сдвигах 10 кГц на частоте до 7,1 ГГц (MS2717B) без труда обеспечит измерения для большинства гетеродинов и синтезаторов беспроводных систем. Широкая 10-МГц полоса захвата поддерживает дополнительные возможности радиочастотных измерений WCDMA/HSDPA и WiMAX. Более того, дружественный пользовательский интерфейс и удобные средства управления облегчают процесс обучения и работы с прибором.
В MS271xB предусмотрено несколько специальных режимов измерения, включая измерения мощности в каналах, занимаемой полосы частот, отношения мощности соседних каналов, отношения уровня несущей к уровню помех (C/I), а также напряженности поля. Кроме того, в состав анализатора включен демодулятор AM/FM/SSB. Демодулированные сигналы можно контролировать с помощью встроенного громкоговорителя или внешних наушников, подключаемых к универсальному разъему.
Серия MS271xB - первые анализаторы спектра эконом-класса, в которых предусмотрены опции радиочастотных измерений и демодулятора WCDMA/HSDPA. А модель MS2717B также обеспечит измерения и демодуляцию по технологии фиксированного WiMAX. MS271xB больше, чем просто анализаторы спектра. Помимо стандартных измерений спектра пользователи смогут точно измерить характеристики RF передатчика и качества модуляции для таких важных компонентов, как усилители мощности, в соответствии со спецификациями 3GPP (TS 25.141)
Основные возможности
-
три модели, работающие в диапазоне частот:
от 9 кГц до 7,1 ГГц (MS2717B);
от 9 кГц до 13,0 ГГц (MS2718B);
от 9 кГц до 20,0 ГГц (MS2719B); -
экономичное решение для анализа спектра сигналов без ухудшения характеристик, охватывающее большинство стандартов систем беспроводной связи, в том числе ВЧ и СВЧ;
-
превосходные показатели отображаемого среднего уровня шума (DANL): до -160 дБм (с предусилителем) при RBW = 1 Гц;
-
широкий динамический диапазон 100 дБ, обеспечивающий быстрое тестирование компонентов, для которых требуется исключительная линейность;
-
высокая спектральная чистота, типичная величина фазового шума -110 дБc/Гц при сдвигах 10 кГц и 100 кГц;
-
встроенный предусилитель, входной аттенюатор с возможностью автоматической или ручной регулировки в диапазоне от 0 до 65 дБ с 5-дБ шагом;
-
максимальная величина уровня входного сигнала +43 дБм;
-
разрешающая способность (RBW) от 1 Гц до 3 МГц, ширина полосы частот сигнала изображения (VBW) от 1 Гц до 3 МГц;
-
возможности выбора режима детектирования: нормальный режим, фиксация по максимуму, по минимуму, усреднение с пользовательскими настройками (возможно усреднение более 65,000 трассировок);
-
одновременное отображение на экране трех спектрограмм;
-
подключение внешних датчиков мощности PSN50 для точного измерения уровней мощности в диапазоне до 6 ГГц;
-
демодулятор AM, FM сигналов и SSB со встроенным громкоговорителем и гнездом для подключения внешних наушников;
-
большой цветной TFT дисплей 8.4" (SVGA);
-
гибкая система маркеров и режимов установки, настройка многосегментных линий для определения верхних и нижних предельных значений;
-
внутренняя память 256 Мбайт, обеспечивающая возможность сохранения свыше 4000 настроек и 4000 трассировок данных;
-
возможности сохранения изображений дисплея в файлах в формате JPG;
-
современные возможности взаимодействия с ПК, включая LAN Ethernet, USB 2.0 и карты Compact Flash, для организации дистанционного управления, переноса данных и обновления встроенных программ;
-
дополнительное программное обеспечение Master Software Tools™, устанавливаемое в ПК, для управления и анализа данных, составления развернутых отчетов.
