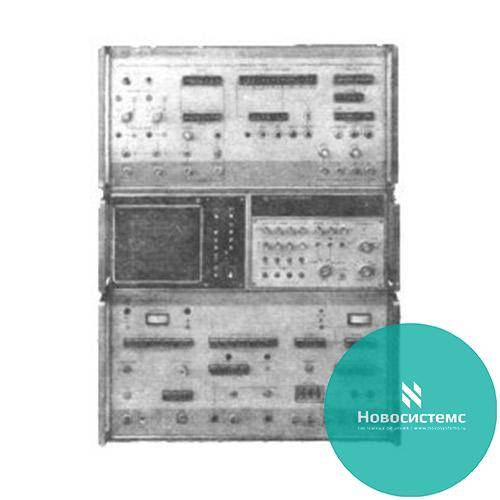

СК4-72/2 анализатор спектра

Описание:

СК4-72/2 предназначен для анализа 114 сигналов в реальном масштабе времени, что увеличивает скорость измерений и открывает новые возможности при серийном изготовлении и эксплуатации устройств связи, аппаратуры магнитной записи, источников сигналов и другой радиоэлектронной аппаратуры.

Прибор СК4-72/2 обеспечивают спектральный и статистический анализ сигналов, изменяющихся во времени:

• измерение амплитудного спектра мощности, плотности распределения амплитуд;
• анализ периодических, случайных и однократных протесов;
• выделение сигналов из шумов, порядковый анализ,допусковый контроль но спектру, сличение спектров;
• выбор и запоминание максимальных значений, линейное и экспоненциальное усреднение спектров.

Имеют цифровой отсчет основных параметров спектра, связь с внешней ЭВМ.

Технические характеристики СК4-72/2:

• Диапазон частот 0,05 Гц-20 кГц (9 поддиапазонов)
• Погрешность измерения частоты 0,5%
• Число частотных каналов 200
• Входное напряжение по гармоническому сигналу 80 мВ-8 В
• Входное сопротивление 100 кОм
• Динамический диапазон 60 дБ
• Неравномерность АЧХ в пределах каждого поддиапазона частот 0,1 дБ
• Амплитудная характеристика: линейная, квадратичная, логарифмическая
• Число усреднений статических независимых спектров 1 - 1024
• Число исследуемых гармоник при порядковом анализе 5 - 20
• Диапазон частот 0,05 Гц - 20 КГц
• Вычислительный
• Потребляемая мощность 320 В · А
• Габаритные размеры СК4-72/2 ,мм 480Х670Х550
• Масса СК4-72/2 , кг 85
