Описание:

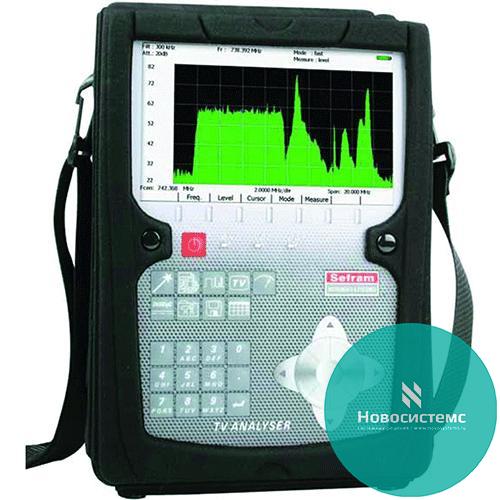

Прибор SEFRAM 7862HDT2 выполняет все необходимые измерения DVB-T, DVB-H (COFDM); DVB-C (QAM); MPEG2 и MPEG4, DVB-S и DVB-S2 (QPSK/8PSK); DVB-T2. Панорамный дисплей отображает все параметры выбранного канала.Прибор SEFRAM 7862HDT2 существенно экономит время при настройке антенн благодаря высокому быстродействию, NIT, Cell-ID, переходным характеристикам, режиму checksat (поиск спутников) и автонастройке.
При весе всего лишь 2,1 кг, прибор идеально подходит для всех измерений в полевых условиях. Его компактность обеспечивает надежность и удобство в эксплуатации.Считывать данные измерений с панорамного 7-дюймового ЖК-дисплея (16:9) значительно удобнее, чем с любого другого аналогичного прибора.
Особенности:
- Панорамный 7-дюймовый цветной ЖК-дисплей
- Вес: всего 2,1 кг
- Поддержка приема цифрового и спутникового вещания
- Любые измерения DVB-T, DVB-H, DVB-S, DVB-S2, DVB-C (QAM), DVB-T2
- Удобный рабочий режим Checksat (поиск спутников)
- Быстрый спектральный анализ
- Время зарядки аккумулятора – 1 час
- Прочная переносная сумка
- Герметичная передняя панель с сенсорными кнопками
- Измерения в сетях Wi-Fi *
- Упрощенная процедура обновления встроенного ПО: Флэш-накопитель с портом USB
Технические характеристики:
Характеристики моделей |
7861 |
7861HDT2 |
7862 |
7862HDT2 |
7863HD |
7865HDT2 |
7866HDT2 |
Частотный диапазон |
Наземный 45-865МГц Спутниковый 950-2150МГц |
Наземный 45-865МГц Спутниковый 950-2150МГц |
Наземный 45-865МГц Спутниковый 950-2150МГц |
Наземный 45-865МГц Спутниковый 950-2150МГц |
Наземный 5-865МГц |
Наземный 5-865МГц Спутниковый 950-2150МГц |
Наземный 5-865МГц Спутниковый 950-2150МГц |
Стандарт DVB-T/H |
+ |
+ +DVB-T2 |
+ |
+ +DVB-T2 |
|
+ +DVB-T2 |
+ +DVB-T2 |
СтандартыDVB-S, DVB-S2 |
+ |
+ |
+ |
+ |
|
+ |
+ |
СтандартDVB-C |
|
|
+(45-865МГц) |
+(45-865МГц) |
+ |
+ |
+ |
СтандартTV MPEG2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Стандарт TVMPEG4 - H264 (ТВ высокой чёткости, HDTV) |
|
+ |
|
+ |
+ |
+ |
+ |
Скоростной спектральный анализ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Режим контроля спутника |
+ |
+ |
+ |
+ |
|
+ |
+ |
Диаграмма созвездий с изменением масштаба |
|
|
+ |
+ |
+ |
+ |
+ |
Графическое отображение измерений |
|
|
|
|
+ |
+ |
+ |
Измерение сигналов беспроводного Интернета Wi-Fi* |
+* |
+* |
+* |
+* |
|
+* |
+* |
GPS |
|
|
|
|
|
|
+ |
Выходной порт TS-ASI |
|
|
|
|
|
+ |
+ |
* с дополнительными принадлежностями
Технические характеристики |
Спутниковый диапазон |
Наземный диапазон |
|||
Частота |
|||||
Диапазон |
45-865 МГц |
950-2150 МГц |
|||
Разрешение |
измерение 25 кГц, отображение 1 кГц |
измерение 25 кГц,отображение 1кГц |
|||
Измерения уровня |
|||||
Динамический диапазон |
20-120 дБмкВ |
30-110 дБмкВ |
|||
Минимальный уровеньшума |
5 дБмкВ типовое значение |
|
|||
Единицы измерений |
дБмкВ, дБмВ, дБм, В |
дБмкВ, дБмВ, дБм, В |
|||
Погрешность |
±2дБ ±0,05дБ/°C |
±3дБ ±0,05дБ/°C |
|||
Разрешающая способность |
0,1 дБ |
0,1дБ |
|||
Фильтры |
Автоматические в соответствии с выбранным стандартом 100 - 300 кГц |
1МГц |
|||
Вход |
Разъемы Fили BNC75 Ом |
Разъемы F или BNC 75 Ом |
|||
Максимальное допустимое напряжение |
80 В пост.тока, 80 В средне кв./ 50Гц |
80 В пост. тока, 80 В средне кв. / 50Гц |
|||
Стандарты |
B, G, D, K, I, L, M, N, FM, несущая, QAM, C-OFDM |
PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS |
|||
Измерения |
V, C/N, V/A1, V/A2 в соответствии с выбранным стандартом |
RF, C/N |
|||
Скоростной спектральный анализ |
|||||
Сверхскоростной режим |
100 мс типовое значение (10 раз/с) |
100 мс типовое значение (10 раз/с) |
|||
Фильтры |
автоматические в соответствии с выбранным диапазоном (100, 300, 1000 кГц) |
1МГц |
|||
Аттенюатор |
автоматический в соответствии с выбранной частотой (от 0 до 60 дБ, с шагом 5 дБ) |
автоматический (от 0 до 60 дБ, с шагом 5 дБ) |
|||
Динамика(дисплей) |
60 дБ (10 дБ / деление), 30 дБ (5 дБ / деление) |
60 дБ (10 дБ / деление), 30 дБ (5 дБ / деление) |
|||
Диапазон |
10 МГц до полного диапазона в 1, 2, 5 шагов |
10 МГц до полного диапазона в 1, 2, 5 шагов |
|||
Карта измерений |
|||||
Ёмкость |
прокрутка 12 программ |
||||
Дисплей |
графический или текстовый |
||||
Режим контроля спутника |
|||||
|
- |
быстрый поиск спутника, простая или двойная система шумопонижения |
|||
|
- |
30 спутников типовое значение, с загруженной базой данных по Европе |
|||
|
- |
4 канала на спутник, может настраиваться пользователем |
|||
Память |
|||||
Сохранение |
внутренняя энергонезависимая память, USB-карта (поставляется дополнительно) |
||||
Данные |
расположение, данные измерений (уровень, BER/MER, карта частот, спектр...) |
||||
Ёмкость |
320 K (1000 файлов или папок максимум) |
||||
Вспомогательные входы и выходы |
|||||
Интерфейсы |
2 x USB (A и мини B), Ethernet 10 base T |
||||
Блок питания |
jack 3,5мм, 15 В максимум, 6 A максимум |
||||
Аудио/ Видео |
Вход / Выход аудио и видео |
||||
Дистанционное питание и управление |
|||||
Напряжение |
5/13/18 В, 500 мА максимум |
13/18 В, 500 мА максимум |
|||
DiSEqC |
- |
DiSEqC 1.2 |
|||
22 кГц |
- |
22 кГц, MiniDiSEqC, ToneBurst |
|||
Цифровые измерения |
DVB-T/H | DVB-T2 | DVB-C | DVB-S | DVB-S2 |
Битовый коэффициент ошибок(BER) |
CBER (до алгоритма Витерби), VBER (после алгоритма Витерби), UNC (потерянные пакеты) |
LDPC, BCH, FER (frame error) |
BER (до алгоритма Рида-Соломона) UNC (потерянные пакеты) |
CBER, VBER, UNC |
LDPC, BCH, PER |
Коэффициент ошибок модуляции (MER) |
5-35дБ |
5 - 35dB |
20-40дБ |
0-20дБ |
|
Скорость передачи символов |
- |
- |
5-7 Мс/с |
DVB-S:1-45 Мс/с DVB-S2: 1-36 Мс/с 8PSK: 1-31 Мс/с |
|
Ширина полосы |
5МГц, 6МГц,7 МГц, 8 МГц |
5МГц, 6МГц, 7 МГц, 8 МГц |
- |
- |
|
Модуляция |
- |
SISO, MISO, single and multi PLP |
- |
QPSK и8PSK |
|
Защитный интервал |
Автом. / ручн. |
Автоматический |
- |
- |
|
Обращённый спектр |
Ручной |
Автоматический |
- |
- |
|
Стандарт |
EN300-744 |
ETS 302-755 |
ITUJ83 - Приложения А и В |
EN300-421 |
EN302-307 |
Стандарт NICAM |
|||||
Частота |
45-865 МГц |
- |
|||
Стандарт |
B, G, D, K, I, L |
- |
|||
Измерения уровня |
да |
- |
|||
Эхо-сигналы/импульсная характеристика |
|||||
Динамический диапазон |
30 дБ, 67км (на 8k) |
50 dB, -75km +75km (in 8k) |
- |
- |
|
Единицы измерений |
мкс, км, мили |
мкс, км, мили |
- |
- |
|
ТВ изображение и звук |
|||||
Аналоговые программы |
да |
- |
|||
Цифровые программы (открытого вещания) |
SD (стандартное разрешение) и HD (высокой четкости) |
SD (стандартное разрешение) и HD (высокой четкости) |
|||
Звук |
аналоговый, MPEG-1, MPEG-2, AAC, HE AAC, Dolby® Digital, Dolby® Digital Plus |
||||
Цифровые программы(*) |
да |
да |
|||
Общие технические характеристики |
|||||
Дисплей |
Тонкоплёночный ЖК-дисплей, 18 см, соотношение сторон 16/9, с подсветкой, 800x480 точек (W-VGA) |
||||
Электропитание |
адаптер питания 110/230 В переменного тока, jjack 3,5 мм, 15 В, 5 A |
||||
Батарея |
LiOn- батарея 70 Вт |
||||
Автономная работа |
3 часа (типовое значение) |
||||
Встроенное зарядное устройство |
Время зарядки 1 час до ёмкости 80% |
||||
Рабочая температура |
от 0°C до 40°C |
||||
Температура хранения |
от -10°C до 60°C |
||||
Стандарты электромагнитной совместимости и безопасности |
EN 55022-A2 / EN 61326-1 / EN 61010-1 |
||||
Размеры |
210 x 90 x 297 мм |
||||
Вес |
2,1 кг (включая батарею и сумку) |
В комплект поставки входит:
- Адаптер сетевого питания (90-245 В, европейская вилка),
- Руководство по эксплуатации, адаптер F/Fили F/BNC,
Доп. принадлежности:
- Сумка для принадлежностей
- Блок питания от автомобильного прикуривателя
- Адаптер Wi-Fi
- Адаптер F/BNC
- Комплект TR7836: Кабель USB + ПО TR7836 (CD-ROM) для Windows®
- Адаптер BNC/TV
Программное обеспечение: TR7836, общее для всех ТВ-приборов SEFRAM.
