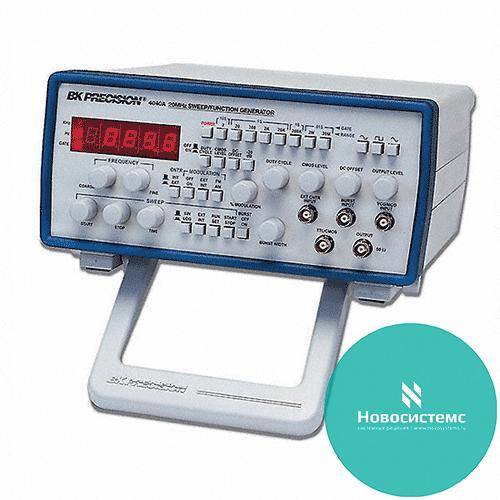

BK 4040A - Генератор функций/развертки, 20 МГц с частотомером
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
BK 4040A - Генератор функций/развертки, 20 МГц с частотомером имеет: Диапазон частот 0,2 Гц – 20 МГц. Амплитудная и частотная модуляция. Внешний частотомер 30 МГц. 5-разрядный светодиодный дисплей.
Технические характеристики
- Диапазон частот 0,2 Гц – 20 МГц
- Амплитудная и частотная модуляция
- Пакетный режим
- Внешний частотомер 30 МГц
- 5-разрядный светодиодный дисплей
- Все функции модели 4017А
|
Технические характеристики: |
|||||
|---|---|---|---|---|---|
|
|
4040А |
4017A |
|||
|
Частотные характеристики |
|||||
|
Формы сигнала |
Синусоидальный, прямоугольный, треугольный, импульсный (±) и пилообразный
|
||||
|
Диапазон |
0,2 Гц - 20 МГц в 8 диапазонах |
0,1 Гц - 10 МГц в 8 диапазонах |
|||
|
Разрешение |
5 разрядов |
5 разрядов |
|||
|
Диапазон настройки |
10:1 |
10:1 |
|||
|
Точная настройка |
± 5% уставки грубой настройки |
± 5% уставки грубой настройки |
|||
|
Регулируемая скважность |
15:85:15, плавная регулировка |
15:85:15, плавная регулировка |
|||
|
Режимы работы |
Нормальный, свипирование, VCG, AM модуляция, FM модуляция, пакетный |
Нормальный, свипирование, VCG |
|||
|
Характеристики выходного сигнала |
|||||
|
Импеданс |
50 Ом ± 10% |
||||
|
Уровень |
20 В пик-пик (в разомкнутую цепь), 10 В пик-пик на нагрузке 50 Ом |
||||
|
Амплитуда |
Регулируемая; обычно, в диапазоне 20 дБ |
||||
|
Затухание |
- 20 дБ ± 1 дБ |
||||
|
Смещение DC |
Уставка: обычно, ± 0,1 В; Регулируемое: ± 10 В (в разомкнутую цепь) ± 5 на нагрузке 50 Ом |
||||
|
Синусоидальный сигнал |
|
||||
|
Искажение |
Обычно, < 3% при частоте 1 кГц |
||||
|
Сглаженность |
± 5% ± (0,45 дБ) 0,1 Гц - 8 МГц; ± 20% ± (2,0 дБ) 8 МГц - 20 МГц (10 МГц для модели 4017А) @ 3 В пик-пик |
||||
|
Прямоугольный сигнал |
|
||||
|
Симметрия |
0,2 Гц - 100 кГц < 2% |
0,1 Гц - 100 кГц < 2% |
|||
|
Время нарастания |
< 30 нс |
||||
|
Треугольный сигнал |
Линейность: ³ 98% до 100 кГц |
||||
|
ТТЛ-выход |
|||||
|
Уровень |
0,8 В - 2,4 В |
||||
|
Время нарастания |
< 20 нс |
||||
|
Скважность |
Обычно, 50% |
||||
|
КМОП-выход |
|||||
|
Макс. частота |
2 МГц |
||||
|
Уровень |
4 В – 14 В ± 0,5 пик-пик, плавная регулировка |
||||
|
Время нарастания |
< 120 нс |
||||
|
VCG (генератор, управляемый напряжением) |
|||||
|
Входное напряжение |
0-10 В ± 1 В вызывает изменение частоты 100:1 |
||||
|
Импеданс |
10 кОм ± 5% |
||||
|
Свипирование |
|||||
|
Режим |
Линейный/логарифмический |
||||
|
Глубина |
100:1, плавная регулировка |
||||
|
Время |
20 мс - 2 с, плавная регулировка |
0,5 с - 30 с, плавная регулировка |
|||
|
Частоты запуска/останова |
Регулируемая |
Нет данных |
|||
|
Частотомер |
|||||
|
Погрешность |
Точность временной базы ± 1 импульс |
||||
|
Точность временной базы |
± 10 ppm (230С ± 50С) |
||||
|
Дисплей |
5-разрядный, светодиодный |
||||
|
Режим |
ВНУТР. Или ВНЕШ. |
Нет данных |
|||
|
Внешний вход |
|||||
|
Частота |
5 Гц - 30 МГц |
Не применяется |
|||
|
Разрешени
|
0,1; 1; 10; 100; 1 кГц
|
|
|||
|
Чувствительность |
25 мВ, среднеквадратичное значение |
|
|||
|
Источник электропитания |
120/230 В переменного тока ± 10%, 50/60 Гц, переключаемая внутренняя перемычка |
||||
|
Размеры |
5,5 x 11,75 x 10,575 дюймов (140 x 298 x 264 мм) |
4,5 x 11,75 x 10,575 дюймов (114 x 298 x 264 мм) |
|||
|
Масса |
4,5 фунта (2 кг) |
4 фунта (1,8 кг) |
|||
|
Принадлежности |
|||||
|
Входит в объем поставки: |
Выходной кабель с разъемом типа BNC для зажимов типа «крокодил», руководство по эксплуатации, сумка для переноски (не включена в комплект поставки) LC-40. |
||||
