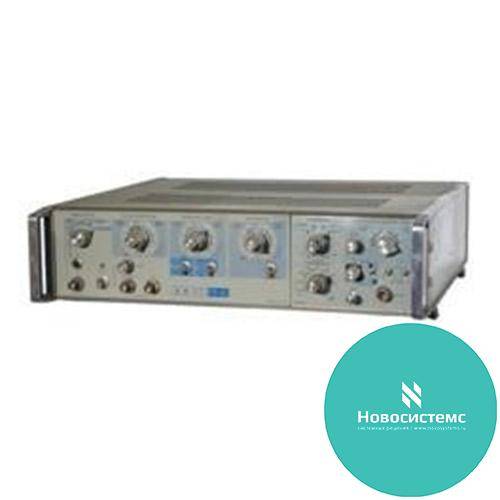

Г5-67 генератор импульсов

Г5-67 генератор импульсов
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
от 25 000 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Г5-67 - широкополосный источник простых видов выходных последовательностей импульсов. Применяется при исследовании и проверке быстродействующих радиоэлектронных устройств, систем связи с импульсно-кодовой модуляцией, интегральных схем, полупроводниковых приборов.

Основные данные Г5-67

  • Частота повторения:
  •       режим одинарных импульсов 1 кГц - 50 МГц;
  •       режим парных импульсов 1 кГц - 20 МГц
  •  Погрешность установки частоты повторения 0,1 F
  •  Амплитуда импульсов на нагрузке 50 Ом 50 мВ - 5 В
  •  Погрешность установки амплитуды 0,1 U + 0,1 В
  •  Длительность импульсов 10 нс - 300 мкс
  •  Погрешность установки длительности 0,1т + 3 нс
  •  Длительность фронта, среза 5 нс - 300 мкс
  •  Нелинейность фронта, среза не более 10%
  •  Выброс на вершине и в паузе после импульса не более 10%
  •  Неравномерность вершины и исходного уровня в паузе между импульсами не более 10%
  •  Временной сдвиг (задержка) основного импульса относительно синхроимпульса 10 нс - 300 мкс
  •  Временной сдвиг (опережение) основного импульса относительно синхроимпульса 300 нс - 300 мкс
  •  Погрешность установки временного сдвига 0,1 D + 4 нс
  •  Временной сдвиг второго импульса пары относительно первого 20 нс - 300 мкс
  • Питание: 220 В, 50 Гц; 115 В, 400 Гц
  • Потребляемая мощность 80 В · А
  • Габариты 480X120X475 мм;
  • Масса Г5-67  15 кг
