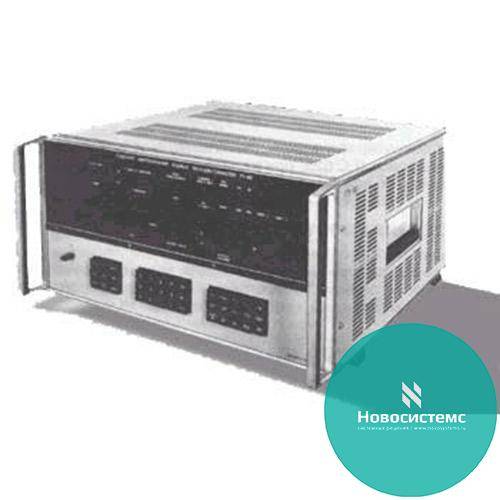

Г5-80 генератор импульсов

Г5-80 генератор импульсов
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
150 000 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Г5-80 Предназначен для формирования на выходах 16 каналов кодовых последовательностей (слов) изменяемой структуры. Позволяет генерировать различные бинарные коды или функции (в параллельном и последовательном коде), контрольные и проверочные тесты, а также синхросигналы по многомерной временной диаграмме.

Применяется для проверки и контроля многовходовых ИС, СИС, БИС, в том числе микропроцессоров, для настройки и контроля многовходовых цифровых и вычислительных узлов, блоков и систем, а также систем связи с пмпульсно-кодовой модуляцией, для синхронизации сложных импульсных систем.

Представляет собой 16-канальный синфазный генератор кодовых последовательностей со встроенной микро-ЭВМ "Электроника С5-12". Управление осуществляется с передней панели прибора или через КОП (при работе в составе АИС). Обеспечивает запись и сохранение кодовой информации в течение 500 ч после отключения питания.

Основные данные Г5-80

  • Количество каналов 4-16
  • Максимальная тактовая частота 50 МГц
  • Число разрядов кодовой комбинации 2048, 8192
  • Формат выходных импульсов - с возвратом к нулю (RZ) или без возврата к нулю (NRZ)
  • Выходные уровни (Rн = 50 Ом) соответствуют уровням ТТЛ и ЭСЛ
  • Несинфазность между каналами не более 2 нс
  • Внешний запуск:
  • импульсным сигналом стактовой частотой 1 кГц - 50 МГц
  • внешними импульсами с повторением от каждого запускающего импульса выходной кодовой последовательности от 1 до 16 раз
  • Питание: 220 В; 50 Гц, 400 Гц
  • Потребляемая мощность 520 В · А
  • Габариты 480X320X550 мм;
  • Масса Г5-80 32 кг
