Описание:

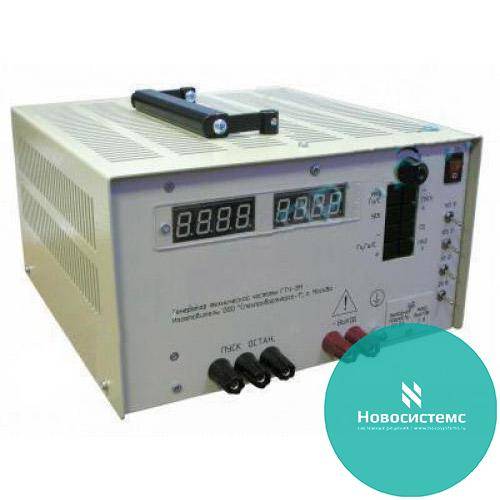

Назначение генератора ГТЧ-3М:
Генератор технической частоты ГТЧ-3М предназначен для наладки и технического обслуживания устройств релейной защиты и противоаварийной автоматики, включая аппаратуру автоматической частотной разгрузки (АЧР) на электроподстанциях.
Прибор ГТЧ-3М отличают следующие особенности:
-
точность и стабильность параметров частоты, скорости и времени;
-
автоматическое линейное изменение частоты с заданной скоростью, которое управляется как вручную, так и дистанционно (управление пуском и остановом изменения частоты осуществляется извне "сухими" контактами);
-
высокая выходная мощность, которая обеспечивается как на активной, так и на реактивной нагрузке;
-
малое падение выходного напряжения под максимальной нагрузкой и при максимальном токе;
-
малый коэффициент нелинейных искажений синуса на выходе;
-
отсутствие постоянной составляющей напряжения на выходе благодаря применению выходного трансформатора;
-
выходные клеммы изолированы благодаря применению выходного трансформатора;
-
прибор может генерировать синусоиду с 3-й, 5-й или 9-й гармониками с амплитудой 10%, 20% или 30% от первой гармоники;
-
при проверке устройств АЧР не требуется использовать дополнительные приборы (частотомер, вольтметр, секундомер). Напряжение на выходе прибора, частота, скорость изменения частоты, время до срабатывания устройства АЧР измеряются встроенными вольтметром, частотомером и секундомером.
-
Выходное напряжение можно менять плавно по всему диапазону регулирования.
Технические характеристики ГТЧ-3М:
Наименование
|
Модификация прибора
|
|
ГТЧ-3М 60 ВА
|
ГТЧ-3М 80 ВА
|
|
Максимальная выходная мощность
|
не менее 60 ВА
|
не менее 80 ВА
|
Изменение выходного напряжения при изменении нагрузки от Х.Х. до максимальной нагрузки и при токе не более 2 А
|
Не более 15 В
|
|
Диапазон плавного изменения выходного напряжения
|
от 10 до 170 В
|
|
Допускаемая основная относительная погрешность вольтметра
|
Не более 2 %
|
|
Выходной ток
|
до 2 А
|
|
Диапазон установки частоты выходного напряжения
|
От 25 до 60 Гц
|
|
Дискретность установки частоты выходного напряжения
|
0,01 Гц
|
|
Пределы допускаемой абсолютной погрешности установки частоты
|
± 0,001 Гц
|
|
Стабильность частоты (после установления рабочего режима) за 1 час работы на Х.Х.
|
± 0,0005 Гц
|
|
Коэффициент нелинейных искажений
|
Не более 2%
|
|
Диапазон установки скорости изменения частоты
|
от 0,1 до 9,9 Гц/с
|
|
Дискретность установки скорости изменения частоты
|
0,1 Гц/c
|
|
Пределы допускаемой абсолютной погрешности установки скорости изменения частоты
|
± 0,05 Гц/с
|
|
Диапазон измерения секундомера
|
От 0 до 99,9 с
|
|
Допускаемая суммарная погрешность секундомера
|
(0,01 с) ± 3% (0,1 с) ± 3% (0,1 с) ± 0,1 с (1 с) ± 0,1 с |
|
Габаритные размеры
|
270х260х150 мм
|
|
Масса
|
7,8 кг
|
Частота выходного напряжения автоматически меняется с заданной скоростью в любую сторону от любого значения частоты в пределах от 25 до 60 Гц. После останова автоматического изменения частоты Генератор ГТЧ-3М отобразит время изменения частоты.
Генератор ГТЧ-3М дополнительно воспроизводит напряжение основной частоты с содержанием гармоник:
-
3-я гармоника 10%, 20% и 30% амплитуды первой гармоники;
-
5-я гармоника 10%, 20% амплитуды первой гармоники;
-
9-я гармоника 10%, 20 % амплитуды первой гармоники.
Пределы допускаемой оносительной погрешности амплитуды гармоник от амплитуды первой гармоники:
|
3-я гармоника
|
5-я гармоника
|
9-я гармоника
|
||||
|
10%
|
20%
|
30%
|
10%
|
20%
|
10%
|
20%
|
Пределы допускаемой относительной погрешности
|
±2 %
|
±4 %
|
±6 %
|
±2 %
|
±4 %
|
±3 %
|
±6 %
|
Надежность прибора ГТЧ-3М:
-
Средняя наработка на отказ Генератора 5000 часов;
-
Средний срок службы 7 лет;
-
Среднее время восстановления 72 часа.Нормальные условия применения ГТЧ-3М:
-
Температура окружающего воздуха 20 ±5 °С;
-
Относительная влажность окружающего воздуха 30 – 80%;
-
Атмосферное давление 84 – 106 кПа (630 – 795 мм рт.ст.);
-
Частота питающей сети 50 ±0,5 Гц;
-
Напряжение питающей цепи 220 ±4,4 В;
-
Форма кривой переменного напряжения питающей сети синусоидальная с коэффициентом несинусоидальности кривой напряжения не более 5%.Рабочие условия применения ГТЧ-3М:
-
Температура окружающего воздуха +5 - +40 °C;
-
Относительная влажность окружающего воздуха 90% при +25 °С;
-
Атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт.ст.).
