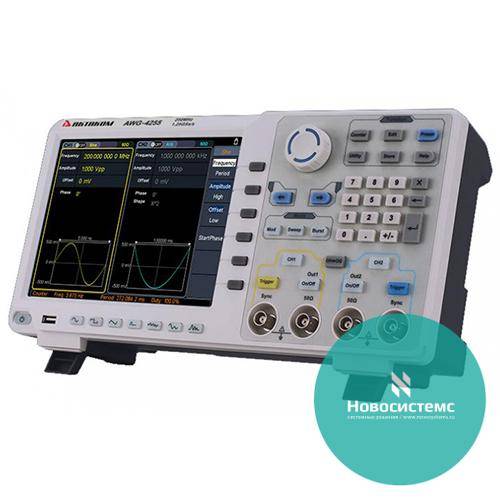

Максимальная выходная частота |
80 МГц (AWG-4085)
100 МГц (AWG-4115)
160 МГц (AWG-4165)
200 МГц (AWG-4205)
250 МГц (AWG-4255) |
|
Количество каналов |
2 |
|
Частота дискретизации |
1,25 Гвыб/сек |
|
Вертикальное разрешение |
14 бит |
|
Форма сигнала |
Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Встроенные специальной формы 152 типа
Произвольная форма
Гармоники |
Частотные характеристики
|
|
Диапазон |
синусоидальный сигнал |
1 мкГц ... 80 МГц (AWG-4085)
1 мкГц ... 100 МГц (AWG-4115)
1 мкГц ... 160 МГц (AWG-4165)
1 мкГц ... 200 МГц (AWG-4205)
1 мкГц ... 250 МГц (AWG-4255) |
|
прямоугольный сигнал |
1 мкГц ... 50 МГц (AWG-4165, AWG-4205, AWG-4165)
1 мкГц ... 40 МГц (AWG-4115)
1 мкГц ... 30 МГц (AWG-4085) |
|
импульсный сигнал |
1 мкГц ... 25 МГц |
|
пилообразный сигнал |
1 мкГц ... 5 МГц |
|
гармоники |
1 мкГц ... 40 МГц (AWG-4085)
1 мкГц ... 50 МГц (AWG-4115)
1 мкГц ... 80 МГц (AWG-4165)
1 мкГц ... 100 МГц (AWG-4205)
1 мкГц ... 125 МГц (AWG-4255) |
|
белый шум |
120 МГц (-3 дБ, тип.) |
|
встроенные формы |
1 мкГц ... 15 МГц |
|
произвооьная форма |
1 мкГц ... 50 МГц |
|
Разрешение по частоте |
1 мкГц |
|
Точность установки (18°C ... 28°C) |
±1 ppm |
Синусоидальный сигнал
|
|
Коэффициент гармоник |
≤-65 дБн (DC ~ 1 МГц)
≤-60 дБн (>1 МГц ~ 10 МГц)
≤-50 дБн (>10 МГц ~ 120 МГц)
≤-45 дБн (>120 МГц) |
|
Общие гармонические искажения |
<0.05% (10 Гц ~ 20 кГц, 1 Вп-п) |
|
Негармонические искажения (типичное, 0 дБм) |
<-70 дБн (DC ~ 10 МГц)
<-70 дБн + 6 дБ/октава (> 10 МГц) |
|
Фазовый шум (типичное, 0 дБм) |
-110 дБн/Гц @ 10 кГц (10 МГц) |
Прямоугольный сигнал
|
|
Время нарастания / спада |
≤ 5 нс |
|
Выброс |
≤ 3 % |
|
Коэффициент заполнения |
50% |
|
Джиттер (скз) |
300 пс + 100 ppm |
Треугольный сигнал
|
|
Симмметрия |
0 ... 100% |
|
Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия) |
≤1% |
Импульсный сигнал
|
|
Длительность |
12 нс ... 996875 с |
|
Время нарастания / спада |
≤ 7 нс |
|
Выброс |
<3% |
|
Джиттер (скз) |
300 пс + 100 ppm |
Гармоники
|
|
Порядок гармоник |
≤ 16 |
|
Тип гармоники |
четная, нечетная, все, пользовательская |
|
Амплитуда / Фаза |
может задаваться для каждой гармоники |
Пользовательская (произвольная) форма
|
|
Количество точек, участвующих в формировании сигнала |
2...1 М точек |
|
Вертикальное разрешение |
14 бит |
|
Время нарастания / спада |
<7 нс |
|
Джиттер (скз) |
3 нс |
Амплитуда
|
|
Амплитуда (50 Ом) |
1 мВп-п -10 Вп-п (≤ 40 МГц)
1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц)
1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц)
1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц) |
|
Амплитуда (выс. импеданс) |
2 мВп-п -20 Вп-п (≤ 40 МГц)
2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц)
2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц)
2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц) |
|
Вертикальное разрешение |
1 мВп-п или 4 разряда |
|
Точность (1 кГц, синус, DC смещение = 0) |
±(1 %+1 мВп-п) |
DC смещение
|
|
Диапазон (DC) |
±5 Впик - амплитуда Впп/2 (50 Ом)
±10 Впик - амплитуда Впп/2 (высокий импеданс) |
|
Погрешность |
±(1% + 1 мВ + амплитуда Впп *0,5%) |
|
Разрешение |
1 мВп-п или 4 разряда |
Модуляция
|
|
Тип модуляции |
АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн ( ФМн, бинарная ФМн) |
AM Модуляция
|
|
Несущая |
синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
|
Источник |
Внутренний / Внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, белый шум, специальной формы |
|
Коэффициент модуляции |
0% ... 100% |
|
Частота модуляции |
2 мГц ... 100 кГц |
ЧМ Модуляция
|
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
Источник |
Внутренний / Внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, белый шум, специальной формы |
|
Частота модуляции |
2 мГц ... 100 кГц |
ФМ Модуляция
|
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
Источник |
Внутренний / Внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, белый шум, специальной формы |
|
Девиация |
0 ... 180° |
|
Частота модуляции |
2 мГц ... 100 кГц |
Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн)
|
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
Источник |
Внутренний / Внешний |
|
Форма модулирующего сигнала |
меандр (50% скважность) |
|
Частота переключения ЧМн |
2 мГц ... 1 МГц |
Фазовая манипуляция (ФМн, бинарная ФМн)
|
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
Источник |
Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн) |
|
Форма модулирующего сигнала |
меандр (50% скважность) |
|
Частота переключения |
2 мГц ... 1 МГц |
Амплитудная манипуляция (АМн, ОМн)
|
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
Источник |
Внутренний / Внешний (АМн); Внутренний (ОМн) |
|
Форма модулирующего сигнала |
меандр (50% скважность) |
|
Частота переключения |
2 мГц ... 1 МГц |
ШИМ модуляция
|
|
Несущая |
импульсный |
|
Источник |
Внутренний / Внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, белый шум, специальной формы |
|
Девиация |
0%... 100% |
|
Частота модуляции |
2 мГц ... 100 кГц |
Режим свипирования
|
|
Тип свипирования |
по частоте |
|
Интервал свипирования |
1 мс ... 500 с ± 1% |
|
Закон |
линейный / логарифмический |
|
Источник запуска |
Ручной, внешний, внутренний |
Режим пачек импульсов
|
|
Форма |
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) |
|
Период |
10 нс ... 500 с |
|
Количество импульсов |
1 ... 50000 |
|
Источник запуска |
внешний |
Частотомер
|
|
Частотный диапазон |
100 мГц ... 350 МГц |
|
Разрешение по частоте |
7 разрядов |
|
Измеряемые параметры |
частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса |
Основные характеристики
|
|
Тип дисплея |
Сенсорный, ЖК, 8", 800 х 600 |
|
Интерфейс |
USB device, USB host, LAN |
|
Входы / Выходы |
Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора |
|
Питание |
100...240 В АС скз, 45...65 Гц |
|
Рабочая температура |
0...40 °C |
|
Габаритные размеры |
340 x 177 x 90 мм |
|
Масса |
2,5 кг |
