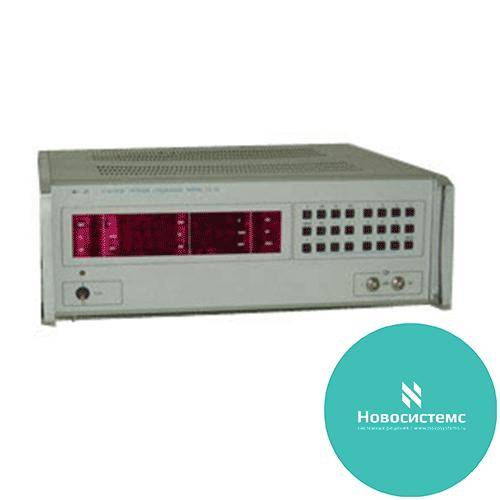

Г6-36 генератор сигналов специальной формы
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Г6-36 - Предназначен для генерирования сигналов трех форм в диапазонах инфранизких. низких и высоких частот. Выдаст противофазные одновременно на девяти выходах синусоидальные"сигналы с управляемой амплитудой на основном выходе; квадратурные синусоидальные сигналы с фазами 0, 90,. 180 и 270°, треугольный, прямоугольный сигналы и синхроимпульс с фиксированными амплитудами на дополнительных выходах. Применяется для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.
В генераторе осуществляются цифровой синтез сигналов синусоидальной и треугольной формы с использованием ПЗУ и ЦАП и дальнейшая фильтрация сигналов с помощью комбинированных перестраиваемых фильтров.
Управление блоками цифрового синтеза осуществляется от тактового генератора, в котором применяется систему ФАПЧ с привязкой к опорной частоте, стабилизированной кварцем
 |
|
|
|
|
|
Диапазон частот
|
0,001 Гц - 99,9 кГц
|
|
|
|
|
Дискретность установки частоты
|
единица младшего разряда при трехзначном наборе частоты в каждом поддиапазоне
|
|
|
|
|
Пределы основной погрешности установки
|
|
|
|
|
|
частоты
|
±0,01 %
|
|
|
|
|
амплитуды сигналов основного симметричного выхода
|
|
|
|
|
|
±2,5 %
|
1-9,99 В
|
|
|
|
|
±5 %
|
0,01-0,99 В
|
|
|
|
|
Диапазон амплитуд сигналов на основном симметричном выходе
|
0,01- 9,99 В (Rн=600 Ом); 0,2 - 20,0 В Rн=100 кОм)
|
|
|
|
|
Дискретность установки амплитуды
|
0,01 В
|
|
|
|
|
Амплитуда синхроимпульса
|
5 В
|
|
|
|
|
Коэффициент гармоник
|
0,5% (до 9,99 кГц); 1% (10 -99,9 кГц)
|
|
|
|
|
Неравномерность амплитуды сигналов основного выхода
|
не более ±1,5%
|
|
|
|
|
Уровень постоянной составляющей сигналов основного выхода
|
не более ±100 мВ
|
|
|
|
|
Питание
|
220±22В, 50±0,5 или 60±0,5 Гц
|
|
|
|
|
Потребляемая мощность
|
120 В*А
|
|
|
|
|
Масса
|
18 кг
|
|
|
|
|
Габариты
|
480х175х485 мм
|
