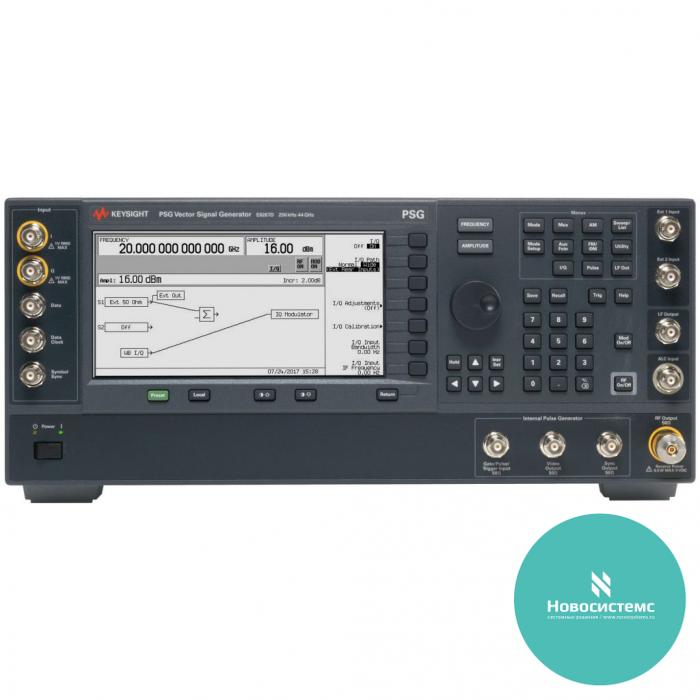

E8267D - Векторный генератор сигналов PSG от 100 кГц до 44 ГГц

Производитель

KEYSIGHT TECHNOLOGIES

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание E8267D:

Генераторы сигналов E8267D предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 250 кГц до 67 ГГц.

Краткие характеристики:

опции расширения диапазона частот: 13 ГГц, 20 ГГц, 31,8 ГГц, 44 ГГц;
уровень производительности: 5 / 6;
фазовый шум на частоте 1 ГГц с отстройкой 20 кГц: -143 дБн/Гц;
переключение частоты: ≤ 16 мс;
полоса IQ модуляции, внутренняя / внешняя: 80 МГц до 4 ГГц

Описание типа E8267D

Основные особенности:

эталонный уровень точности выходной мощности и частоты благодаря отличным характеристикам по искажениям и паразитным составляющим;
высочайшее качество выходного сигнала: от чистых немодулированных сигналов с уровнем выходной мощности 1 Вт до сложных сигналов с векторной модуляцией с полосой до 4 ГГц;
более высокая производительность и полная программная совместимость с генераторами предыдущего поколения;
формирование реалистичных широкополосных сигналов с полосой ВЧ модуляции до 4 ГГц с внешними входами I/Q;
использование для повышения чувствительности приёмников или в качестве идеального источника опорного сигнала в системах измерения фазовых шумов: -91 дБн/Гц при отстройке 100 Гц; -126 дБн/Гц на несущей 10 ГГц при отстройке 10 кГц;
улучшение качества сигнала благодаря малым значениям искажений (до -70 дБн на частоте 10 ГГц) и паразитных составляющих (55 дБн);
создание реалистичных широкополосных сигналов РЛС, систем РЭБ и спутниковой связи благодаря эталонным характеристикам и широким функциональным возможностям;
моделирование сложной электромагнитной обстановки благодаря полосе модуляции до 4 ГГц;
формирование импульсов, задание относительной мощности шума, создание многотоновых сигналов, сигналов беспроводной связи и др. с помощью ПО Signal Studio;
лучшее в отрасли значение фазового шума сигнала с одной боковой полосой: -143 дБн/Гц для сигнала 1 ГГц при отстройке 10 кГц

Опции E8257D:

Опция	Функциональное назначение	Наличие в генераторе
Опция	Функциональное назначение	E8257D	E8267D
513	диапазон частот от 250 кГц до 13 ГГц	+	+
520	диапазон частот от 250 кГц до 20 ГГц	+	+
532	диапазон частот от 250 кГц до 31,8 ГГц	+	+
540	диапазон частот от 250 кГц до 40 ГГц	+	-
544	диапазон частот от 250 кГц до 44 ГГц	-	+
550	диапазон частот от 250 кГц до 50 ГГц	+	-
567	диапазон частот от 250 кГц до 67 ГГц	+	-
521	сверхвысокая выходная мощность в диапазоне частот от 10 МГц до 20 ГГц	+	-
007	аналоговое (непрерывное) свипирование	+	+
008	съёмный накопитель на базе флеш-памяти объёмом 8 Гбайт	+	-
009	съёмный накопитель на базе флеш-памяти объёмом 8 Гбайт	-	+
602	внутренний генератор модулирующих сигналов произ- вольной формы, 64 Мвыборки, позволяет формировать сигналы стандартов GLONASS/Galileo/LTE/DVB-T/ DVB- T2/DVB-S/DVB-S2 при наличии соответствующего про- граммного обеспечения	-	+
016	дифференциальные внешние входы I/Q (полоса 2 ГГц)	-	+

UNX	ультранизкиехарактеристикифазовогошума	+	+
UNY	улучшенныеультранизкиехарактеристикифазовогошума	+	+
HY2	сверхнизкийфазовыйшум(требуетналичияопций 1E1+1EH+1EU)	+	-
UNT	АМ,ЧМ, ФМ и НЧ выход	+	+
UNU	импульснаямодуляция	+	+
UNW	модуляциякороткимиимпульсами	+	+
HNS	модуляциякороткимиимпульсами до31,8ГГц	+	-
1E1	ступенчатыйаттенюатор	+	+
1ED	соединительВЧвыходатипаN(розетка)(толькодляопций 520 и521)	+	+
1ЕH	улучшенныехарактеристикипогармоническимсоставляю- щим на частотах ниже 2 ГГц (фильтры нижних частот вклю-ченывсоставопции521)	+	+
1EM	перемещениевсехсоединителей спереднейпанели назад- нююпанель, кромесоединителя RFoutput	+	+
1EU	повышенноезначениеуровня выходной мощности относи- тельностандартногоисполнения(стандартносопцией 521)	+	+
1SM	сканирующаямодуляция(толькоопция513,520)	+	-
C09	перемещениевсехсоединителей спереднейпанели назад- нююпанель, кромесоединителя RFoutput	+	-
H1S	входи выходвнешнегоопорногосигналачастотой1ГГц	+	+
HCC	вход/выход гетеродина для обеспечения фазовой когерент-ностисигналовнесколькихгенераторовначастотахсвыше 250МГц до10ГГц	+	+
H1G	вход и выход внешнего опорного сигнала частотой 1 ГГц длястабилизации фазывдиапазонеот 250кГцдо250 МГц (толькоE8267D)	-	+
Н18	широкополоснаямодуляция начастотахниже3,2 ГГц	-	+
003	обеспечениесовместимостицифровых выходовсN5102A	+	+
004	обеспечениесовместимостицифровых входовсN5102A	+	+
SP1	формирование сигналов с различным типом и уровнемджиттераприналичиисоответствующегопрограммного обеспечения	-	+
SP2	динамическоеустановлениепоследовательности	-	+
403	калиброванныйшум(AWGN)сполосойВЧ80МГц	+	+
409	формированиесигналаформатаGPSпри наличиисоответст- вующегоприложения	-	+
422	формированиеразличныхсценариевпритестировании сис- темGPSприналичиисоответствующегоприложения	-	+
Н18	широкополоснаямодуляция начастотахниже3,2 ГГц	-	+
N7600B	приложениедляформированиясигналовW-CDMA/HSPA+	-	+
N7601B	приложениедляформированиясигналовcdma2000/1xEV-DO	-	+
N7602B	приложениедляформированиясигналовGSM/EDGE/Evo	-	+
N7615B	приложениедляформированиясигналовWiMAX	-	+

N7617B	приложениедляформированиясигналовWLAN 802.11a/b/g/j/p/n/ac/ah/ax	-	+
N7621B	приложениедляформированиямноготоновыхсигналов	-	+
N7623B	приложениедляформированиясигналовцифровоготелеви- денияDVB-T/T2/H,DVB-C/J.83,DVB-S/S2,ISDB-T	-	+
N7606B	приложениедляформированиясигналовBluetooth	-	+
N7624B	приложениедляформированиясигналовLTE/LTE- Advanced/ LTE-AdvancedProFDD	-	+
N7625B	приложениедляформированиясигналовLTE/LTE- AdvancedTDD	-	+
N7620B	приложениедляформированиярадиоимпульсных сигналов	-	+
N7609B	приложение для формирования сигналов глобальных нави-гационныхспутниковыхсистемисистемдифференциальной коррекцииGPS,ГЛОНАСС,Galileo,Beidou,SBAS,QZSS	-	+
N7607B	приложениеформированиясигналовРЛСдлятестирования функциидинамическойчастотнойселекции(DFS)	-	+
N7610B	приложениедляформированиясигналовWi-SUNиZigBee	-	+
N7614B	приложениедлятестирования усилителеймощности	-	+
N7608B	приложениедляформированиясигналовсоспециальными видамимодуляции	-	+

Наименование характеристики	Значение
Дискретность установки частоты, Гц	0,001
Минимальный уровень выходного сиг- нала, дБм1)	стандартная конфигу- рация (стандарт)		с опцией 1Е1
	стандартная конфигу- рация (стандарт)		опции 520, 521, 532, 540	опции 550, 567
	-20		-135	-110
Максимальный уровень выходного сигнала, дБм:	стандарт	опция 1EU	опция 1E1	опции 1EU, 1E1
опция 513, 520
режим низких фазовых шумов включен:
от 10 до 250 МГц (фильтр вкл.)	11	11	11	11
от 1 до 250 МГц (фильтр выкл.)	15	16	15	16
режим низких фазовых шумов выклю-
чен:
от 10 до 250 МГц включ. (фильтр вкл.)	15	15	15	15
св. 0,25 до 2 ГГц (фильтр выкл.)	15	16	15	16
от 0,25 до 10 МГц включ.	14	14	14	14
св. 10 до 60 МГц включ.	15	16	15	16
св. 60 до 400 МГц включ.	15	20	15	20
св. 0,4 до 3,2 ГГц включ.	15	21	15	21
св. 3,2 до 10 ГГц включ.	15	22	14	21
св. 10 до 20 ГГц	15	21	14	19
опция 513, 520
Максимальный уровень выходного сигнала, дБм:	опция HY2
от 250 кГц до 1 МГц исключая	14
от 1 до 10 МГц включ.	16
св. 10 до 250 МГц включ.	11
св. 0,25 до 2 ГГц включ.	16
св. 2 до 3,2 ГГц включ.	21
св. 3,2 до 10 ГГц включ.	21
св. 10 до 20 ГГц	19
опция 521
	стандарт	опция 1EU	опция 1E1		опции 1EU, 1E1
режим низких фазовых шумов включен:
от 10 до 250 МГц (фильтр вкл.)	11	-	11		-
от 1 до 250 МГц (фильтр выкл.)	16	-	16		-
режим низких фазовых шумов выклю-
чен:
от 10 до 250 МГц включ. (фильтр вкл.)	16	-	16		-
св. 0,25 до 2 ГГц (фильтр выкл.)	18	-	18		-
от 10 до 250 МГц включ.	19	-	19		-
св. 0,25 до 1 ГГц включ.	24	-	24		-
св. 1 до 6 ГГц включ.	28	-	28		-
св. 6 до 14 ГГц включ.	28	-	27		-
св. 14 до 17,5 ГГц включ.	26	-	25		-
св. 17,5 до 20 ГГц	24	-	23		-

Наименование характеристики	Значение
опции 532 и 540
режим низких фазовых шумов включен:
от 10 до 250 МГц (фильтр вкл.)	10		10		10		10
от 1 до 250 МГц (фильтр выкл.)	11		15		11		15
режим низких фазовых шумов выклю-
чен:
от 10 до 250 МГц включ. (фильтр вкл.)	11		14		11		14
св. 0,25 до 2 ГГц (фильтр выкл.)	11		15		11		15
от 0,25 до 10 МГц включ.	11		13		11		13
св. 10 до 60 МГц включ.	11		15		11		15
св. 60 до 400 МГц включ.	11		19		11		19
св. 0,4 до 3,2 ГГц включ.	11		20		11		20
св. 3,2 до 17 ГГц включ.	11		19		10		17
св. 17 до 37 ГГц включ.	11		16		9		14
св. 37 до 40 ГГц	11		14		9		12
опции 550 и 567
режим низких фазовых шумов включен:
от 10 до 250 МГц (фильтр вкл.)	5		9		5		9
от 1 до 250 МГц (фильтр выкл.)	5		14		5		14
режим низких фазовых шумов выклю-
чен:
от 10 до 250 МГц (фильтр вкл.)	5		13		5		13
св. 0,25 до 2 ГГц (фильтр выкл.)2	5		14		5		14
от 250 кГц до 10 МГц включ.	5		12		5		12
св. 10 до 60 МГц включ.	5		14		5		14
св. 60 до 400 МГц включ.	5		18		5		18
св. 0,4 до 3,2 ГГц включ.	5		19		5		19
св. 3,2 до 15 ГГц включ.	5		18		4		17
св. 15 до 30 ГГц включ.	5		14		3		13
св. 30 до 65 ГГц включ.	5		11		3		9
св. 65 до 67 ГГц	5		10		3		8
Пределы допускаемой основной по- грешности установки уровня выходного сигнала в диапазоне частот, дБ2):	Уровень выходного сигнала, дБм
	от 26 до 20 включ.	менее 20 до 16 включ.		менее 16 до 10 включ.	менее 10 до 0 включ.	менее 0 до -10 включ.		менее -10 до -20
	опции 513, 520, 532, 540, 550, 567
от 250 кГц до 2 ГГц 3) 4) включ.	±0,8	±0,8 5)		±0,6	±0,6	±0,6		±1,2
св. 2 до 20 ГГц включ.	±1,0	±0,8		±0,8	±0,8	±0,8		±1,2
св. 20 до 40 ГГц включ.	-	±1,0		±1,0	±0,9	±0,9		±1,3
св. 40 до 50 ГГц включ.	-	-		-	±1,3	±0,9		±1,2
св. 50 до 67 ГГц включ.	-	-		-	±1,5	±1,0		-
	опция 521
от 0,5 до 20 ГГц	±1,0	±0,8		±0,8	±0,8	±0,9		±1,1 6)

Наименование	Обозначение	Количество
Генератор сигналов E8257D, E8267D		1 шт.*
Комплект принадлежностей		1 шт.
Программное обеспечение		1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки	651-018-062 МП	1 экз.
* по заказу
