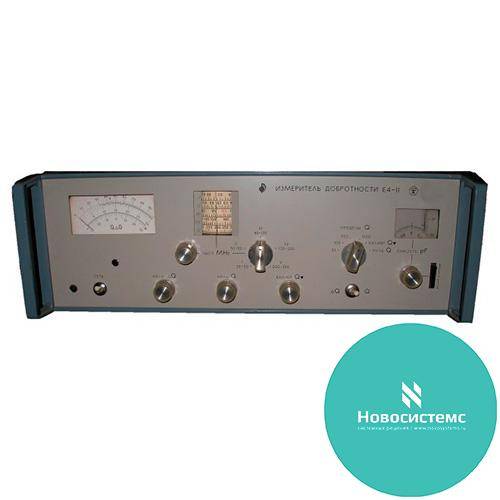

Описание измертеля Е4-11:
Обеспечивает измерение эффективной добротности объектов индуктивного характера, а также их собственной емкости и резонансной частоты контура. Путем косвенных измерений можно определить индуктивность измеряемых объектов, емкость, величину тангенса угла потерь конденсаторов, сопротивление двухполюсников.
Принцип работы прибора основан па резонансе напряжения в последовательном резонансном контуре.
Отсчет добротности производится по шкале стрелочного прибора. Величина добротности определяется по максимальному отклонению стрелки при предварительной установке ее на калибровочную метку шкалы.
Заменяет прибор Е4-5A, имеет расширенный диапазон частот измерения, гарантированную погрешность во всем диапазоне частот, что достигается за счет использования полупроводниковых элементов и микросхем.
Технические данные:
-
Диапазон частот 30-300 МГц
-
Диапазон измерения добротности 10-1000
-
Пределы измерения: 0-30, 0-100, 0-300, 0-1000
-
Погрешность генератора по частоте ≤ 1%
-
Погрешность измерения добротности:
±(6+Qk/Qx+√f/2+3 · 10-5Qx f)% (до 100 МГц);
±(6+Qk/Qx+0,65 √f/2+3 · 10-5Qx f)% (до 100 МГц);
-
Емкость измерительного конденсатора 8-105 пФ
-
Погрешность градуировки измерительного конденсатора на частоте 1000 Гц не более ± (0,005С+0,5) пФ (при емкости 10-100 пФ
ООО «Новосистемс» специализируется на поставке контрольно-измерительных устройств. Мы предлагаем вниманию заказчиков измеритель добротности Е4-11. Данный прибор имеет отличные эксплуатационно-технические характеристики. С помощью данного устройства можно оперативно измерить эффективную добротность объектов индивидуального характера. Помимо этого, он подходит для определения резонансной частоты контура и собственной емкости.
Измеритель добротности Е4-11 применяют для оценки индуктивности объектов, а также их:
-
емкости;
-
величины тангенса угла потерь конденсаторов;
-
сопротивления двухполюсников.
Работа устройства модели Е4-11 основана на резонансе напряжения в последовательном контуре. Следует отметить, что отсчет добротности осуществляется по стрелочной шкале. Это обеспечивает удобство использования и простоту снятия показаний.
Измеритель добротности Е4-11 имеет расширенный диапазон частот измерения. Важным преимуществом является то, что устройство имеет минимальную погрешность во всем диапазоне частот. Связано это с тем, что в приборе использованы полупроводниковые элементы и микросхемы.
В ООО «Новосистемс» Вы можете купить измеритель добротности Е4-11 на оптимальных условиях:
-
Возможна оперативная доставка контрольно-измерительных приборов в любой регион РФ.
-
Цена оборудования оптимальна, Вы можете уточнить ее у менеджеров по телефону.
-
На устройства дана продолжительная фирменная гарантия.
