Измерительные коаксиальные направленные ответвители

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Направленные ответвители применяются при измерении S-параметров СВЧ-устройств в составе панорамных приборов для измерения КСВН и ослабления (усиления).
Обеспечивают высокую точность измерений в широком диапазоне частот благодаря высокой направленности. Характеризуются малыми потерями мощности в первичном канале.
Ответвители имеют малые размеры и различные варианты коаксиальных соединителей: типа III, IX, I в соответствии с ГОСТ 13317-89.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур: 5–40 o C
Относительная влажность: 98 % C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Диапазон частот, ГГц	Среднее значение переход- ного ослаб- ления, дБ	Частотная зависимость переходного ослабления, дБ	Напра- влен-ность, дБ	КСВН пер- вичного канала	Тип соединения
Модель	Диапазон частот, ГГц	Среднее значение переход- ного ослаб- ления, дБ	Частотная зависимость переходного ослабления, дБ	Напра- влен-ность, дБ	КСВН пер- вичного канала	1	2	3
2.243.930 2.243.930-01	1,07-4,0	20 ± 1	+6(1–2 ГГц) ± 1(2–4 ГГц)	37	1.15	IIIP IIIP	IIIP IIIP	IIIP IIIP
2.243.933 2.243.933-01	4,0–12,4	20 ± 1	+4(4–7 ГГц) ±1(7-12,4ГГц)	32	1.25	IIIP IIIP	IIIP IIIP	IIIP IIIP
2.243.939	1,07–7,2	20 ± 1	± 2	33	1.25	IIIP	IIIP	IIIP
2.261.069 2.261.069-01 2.261.069-02 2.261.069-03 2.261.069-04 2.261.069-05 2.261.069-06	2–18	13 ± 1	+7(2–3,5 ГГц) ±3(3,5–18ГГц)	24 26–28 26–28 24 26–28 26–28 24	1.35	IIIP IIIP IIIB IXP IXB IXP IIIP	IIIB IIIP IIIP IXB IXP IXP IXB	IIIP IIIP IIIP IIIP IIIP IIIP IIIP
2.261.084 2.261.084-01	18–25,86	20 ± 1	± 2.5	26–28 24	1.5	IXP IXP	IXP IXB	IXP IXP
2.261.085 2.261.085-01	25,86–36	20 ± 1	± 2.5	26–28 24	1.6	IXP IXP	IXP IXB	IXP IXP
468.515.002 468.515.002-02 468.515.003 468.515.003-01 468.515.003-02	17,44–25,86 25,86–37,5	20 ± 1	± 3	25–27 23 25–27 25–27 23	1.6	IP IP IP IB IP	IP IB IP IP IB	IP IP IP IP IP

Модель	Габариты, мм	Масса, кг
2.243.930	17x56x146	0,9
2.243.930-01	17x56x153
2.243.933	17x50x174	0,6
2.243.933-01	17x50x181
2.243.939	17x56x161	1,0
2.261.069	24,5x59,5x133	0,23
2.261.069-01	24,5x59,5x134	0,23
2.261.069-02	24,5x59,5x133	0,23
2.261.069-03	24,5x59,5x96,7	0,21
2.261.069-04	24,5x59,5x96,7	0,21
2.261.069-05	24,5x59,5x93,6	0,21
2.261.069-06	24,5x59,5x116,9	0,23
2.261.084	22x40x96	0,2
2.261.084-01
2.261.085	22x35x90	0,2
2.261.085-01
468.515.002 468.515.002-02	24x35x91	0,2
468.515.003
468.515.003-01
468.515.003-02
5037	40x50x90	0,35

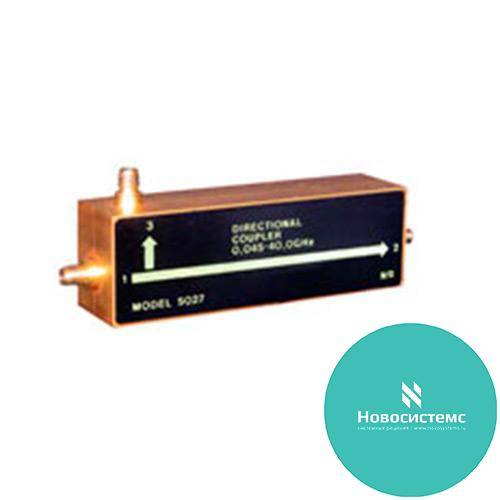

5027	30x45x135	0,5
