Описание N5290A:
Системы анализа цепей векторные N5290A, N5291A предназначены для измерения S-параметров устройств.

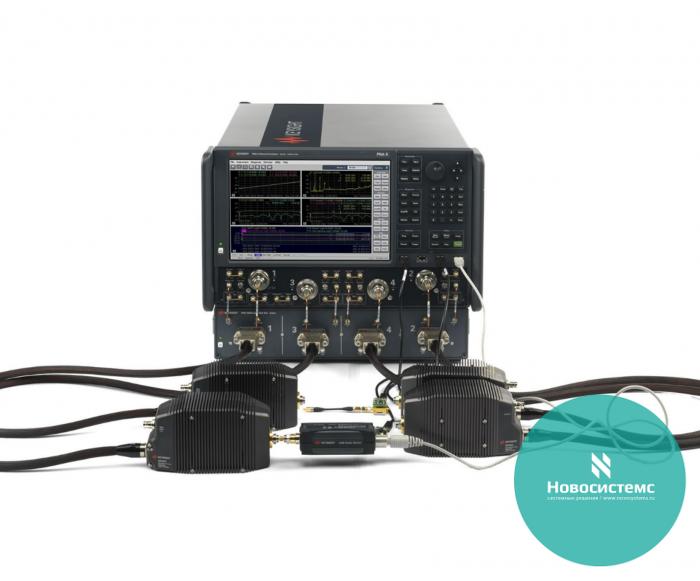

Конструктивно системы N5290A и N5291A состоят из одного из анализатора электрических цепей N5222B, N5224B, N5225B, N5227B, N5242B, N5244B, N5245B, N5247B в качестве базового блока, распределительного блока N5292A, измерительных головок N5293AX (для системы N5290A) или N5295AX (для системы N5291A), а также набора кабелей и аксессуаров для коммутации компонентов системы. На передней панели базового блока расположены органы управления и жидкокристаллический цветной дисплей.
Основные возможности N5290A :
- Диапазон частот: от 900 Гц до 110 ГГц
- Решение с однократным свипированием и использованием компактных расширителей частотного диапазона;
- Комплексное решение;
- Возможность точной стабильной подачи на устройство необходимой мощности с возможностью свипирования мощности;
- Для детального анализа доступны различные программные приложения.
Опции N5290A:
|
Опция |
Описание |
|
201 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов |
|
205 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, расширение низкочастотного диапазона до 500 Гц |
|
217 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников |
|
Опция |
Описание |
|
219 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, втулки подачи смещения по постоянному току |
|
220 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, втулки подачи смещения по постоянному току, расширение низкочастотного диапазона до 500 Гц |
|
222 |
2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников |
|
224 |
2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, втулки подачи смещения по постоянному току |
|
225 |
2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, втулки подачи смещения по постоянному току, расширение низкочастотного диапазона до 500 Гц |
|
401 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов |
|
405 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, расширение низкочастотного диапазона до 500 Гц |
|
417 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников |
|
419 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, втулки подачи смещения по постоянному току |
|
420 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, втулки подачи смещения по постоянному току, расширение низкочастотного диапазона до 500 Гц |
|
422 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников |
|
Опция |
Описание |
|
423 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, втулки подачи смещения по постоянному току |
|
425 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, втулки подачи смещения по постоянному току, расширение низкочастотного диапазона до 500 Гц |
|
020 |
Входы ПЧ |
|
021 |
Импульсный модулятор первого источника зондирующего сигнала |
|
022 |
Импульсный модулятор второго источника зондирующего сигнала |
|
029 |
Высокочувствительный приемник для измерения коэффициента шума. |
|
S93007A, S93007B |
Автоматическое исключение оснастки |
|
S93010A, S93010B |
Анализ во временной области |
|
S93011A, S93011B |
Расширенный анализ во временной области |
|
S93015A, S93015B |
Вычисление и отображение неопределенности измерений S-параметров и уровня мощности |
|
S93025A, S93025B |
Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным детектированием |
|
S93026A, S93026B |
Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным и узкополосным детектированием |
|
S93027A, S93027B |
Управление внешним тюнером импеданса для измерения коэффициента шума и шумовых параметров |
|
S93029A, S93029B |
Измерение коэффициента шума с применением векторной коррекции результатов измерений |
|
S930700B |
Измерение искажений модуляционных характеристик до 8,5 ГГц |
|
S930701B |
Измерение искажений модуляционных характеристик до 13,5 ГГц |
|
S930702B |
Измерение искажений модуляционных характеристик до 26,5 ГГц |
|
S930704B |
Измерение искажений модуляционных характеристик до 43,5 ГГц |
|
S930705B |
Измерение искажений модуляционных характеристик до 50 ГГц |
|
S930707B |
Измерение искажений модуляционных характеристик до 67 ГГ ц |
|
S93080A, S93080B |
Отстройка частоты приемников от частоты источников |
|
S93082A, S93082B |
Скалярные измерения параметров преобразователей частоты |
|
S93083A, S93083B |
Скалярные и векторные измерения параметров преобразователей частоты |
|
S93084A, S93084B |
Измерение параметров преобразователей частоты со встроенным гетеродином |
|
S93086A, S93086B |
Измерение компрессии усиления в панорамном режиме |
|
Опция |
Описание |
|
S93087A, S93087B |
Измерение интермодуляционных искажений в панорамном режиме |
|
S93088A, S93088B |
Контроль фазы источников зондирующего сигнала |
|
S93089A, S93089B |
Измерение параметров дифференциальных и I/Q устройств |
|
S930900A, S930900B |
Режим анализатора спектра до 8,5 ГГц |
|
S930901A, S930901B |
Режим анализатора спектра до 13,5 ГГц |
|
S930902A, S930902B |
Режим анализатора спектра до 26,5 ГГц |
|
S930904A, S930904B |
Режим анализатора спектра до 43,5 ГГц |
|
S930905A, S930905B |
Режим анализатора спектра до 50 ГГц |
|
S930907A, S930907B |
Режим анализатора спектра до 67 ГГ ц |
|
S930909A, S930909B |
Режим анализатора спектра до 90 ГГ ц |
|
S93093A, S93093B |
Режим анализатора спектра до 120 ГГц |
|
S93094A, S93094B |
Режим анализатора спектра свыше 120 ГГц |
|
S93110A, S93110B |
Измерение S-параметров в активном режиме работы тестируемого устройства с переменной нагрузкой по выходу |
|
S93111A, S93111B |
Измерение S-параметров в активном режиме работы тестируемого устройства с переменной нагрузкой по выходу и с ограничением рабочего диапазона частот до 50 ГГц |
|
S93118A, S93118B |
Режим быстрых измерений на фиксированной частоте |
|
S93460A, S93460B |
Измерение параметров дифференциальных устройств |
|
S94510A |
Нелинейный анализ цепей |
|
S94514A |
Измерение X-параметров |
|
S94518A |
Нелинейный анализ цепей в импульсном режиме |
|
S94520A |
Измерение Х-параметров цепей с переменным согласованием по вхо-ду/выходу исследуемого устройства |
|
S94521A |
Управление тюнерами импеданса для измерений с переменным согласованием по входу/выходу исследуемого устройства |
|
S94522A |
Комбинированные измерения S параметров и напряжения постоянного тока при использовании тюнеров импеданса с переменным согласованием по входу/выходу исследуемого устройства |
|
S93551A |
Работа с расширителем количества измерительных портов |
|
S93898A |
Программное обеспечение для проведения верификации параметров прибора по заводскому протоколу |
|
N1966A |
Адаптер ввода-вывода для синхронизации измерений в импульсном режиме |
Таблица 2 - Описание опций распределительного блока N5292A
|
Опция |
Описание |
|
200 |
Распределительный блок с двумя портами для подключения измерительных головок |
|
222 |
Комплект кабелей для подключения распределительного блока с двумя портами к двухпортовым версиям базовых блоков N5222B и N5242B |
|
224 |
Комплект кабелей для подключения распределительного блока с двумя портами к двухпортовым версиям базовых блоков N5224B, N5225B, N5227B, N5244B, N5245B, N5247B |
|
242 |
Комплект кабелей для подключения распределительного блока с двумя портами к четырехпортовым версиям базовых блоков N5222B и N5242B |
|
244 |
Комплект кабелей для подключения распределительного блока с двумя портами к четырехпортовым версиям базовых блоков N5224B, N5225B, N5227B, N5244B, N5245B, N5247B |
|
400 |
Распределительный блок с четырьмя портами для подключения измерительных головок |
|
422 |
Комплект кабелей для подключения распределительного блока с четырьмя портами к двухпортовым версиям базовых блоков N5222B и N5242B |
|
424 |
Комплект кабелей для подключения распределительного блока с четырьмя портами к двухпортовым версиям базовых блоков N5224B, N5225B, N5227B, N5244B, N5245B, N5247B |
|
442 |
Комплект кабелей для подключения распределительного блока с четырьмя портами к четырехпортовым версиям базовых блоков N5222B и N5242B |
|
444 |
Комплект кабелей для подключения распределительного блока с четырьмя портами к четырехпортовым версиям базовых блоков N5224B, N5225B, N5227B, N5244B, N5245B, N5247B |
Таблица 3 - Описание опций измерительных головок N5293AX и N5295AX
|
Опция |
Описание |
|
N5293AX01 |
Измерительная головка с частотным диапазоном от 10 МГц до 110 ГГ ц без тройника смещения |
|
N5293AX02 |
Измерительная головка с частотным диапазоном от 10 МГц до 110 ГГ ц с тройником смещения |
|
N5293AX03 |
Измерительная головка с частотным диапазоном от 500 Гц до 110 ГГц с тройником смещения |
|
N5295AX01 |
Измерительная головка с частотным диапазоном от 10 МГц до 130 ГГц без тройника смещения |
|
N5295AX02 |
Измерительная головка с частотным диапазоном от 10 МГц до 130 ГГц с тройником смещения |
|
N5295AX03 |
Измерительная головка с частотным диапазоном от 500 Гц до 130 ГГц с тройником смещения |
