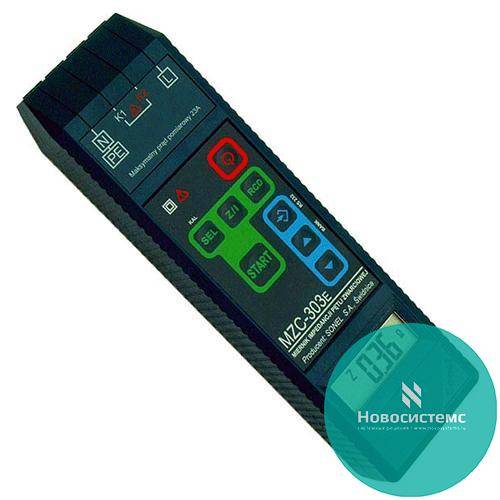

MZC-303E измеритель параметров цепей электропитания зданий
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Прибор MZC-303E производит расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. Поэтому он рекомендован для измерений в электроустановках, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. В основном - в электроустановках зданий.
Основные характеристики прибора MZC-303E:
-
измерение активного, реактивного и полного сопротивления цепи "фаза-нуль";
-
автоматический расчёт значения ожидаемого тока короткого замыкания;
-
контроль целостности нулевых защитных проводников;
-
измерение величины сопротивления заземляющих устройств;
-
измерение действующего напряжения переменного тока;
-
автокалибровка измерительных проводов, дающая возможность применять провода различной длины;
-
автоматический выбор диапазона измерений;
-
проведение измерений без отключения источника питания и защит;
-
определение угла между векторами силы тока и напряжения в момент короткого замыкания;
-
автоматическое самовыключение при простое в течение 120 секунд;
-
возможность проведения измерений петли короткого замыкания в установках с УЗО, не приводя их к срабатыванию;
-
память 990 результатов измерений;
-
передача данных в компьютер.
Основные технические характеристики измерителя MZC-303E:
Измерение напряжения переменного тока:
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
0 ... 250 В
|
1 В
|
± (2% и.в + 2 ед. мл. разряда)
|
- Входное сопротивление вольтметра: ≥ 200 кОм
- Измерение полного сопротивления Zs
Диапазон измерения согласно IEC 61557
|
Провод измерительный
|
Диапазон измерения Zs
|
|
1,2 м
|
0,13 ... 199,9 Ом
|
|
5 м
|
0,15 ... 199,9 Ом
|
|
10 м
|
0,19 ... 199,9 Ом
|
|
20 м
|
0,25 ... 199,9 Ом
|
Диапазон отображения полного сопротивления Zs
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
0,0 ... 19,9 Ом
|
0,01 Ом
|
± (2% и. в + 3 ед. мл. разряда)
|
|
20,0 ... 199,9 Ом
|
0,1 Ом
|
± (2% и. в + 1 ед. мл. разряда)
|
Измерение фазного угла петли короткого замыкания
|
Диапазон
|
Разрешение
|
Основная погрешность
|
Внимание
|
|
-90 ... 90°
|
0,1°
|
± 10°
|
Для угла от 0 до 30° и полного сопротивления > 0,1 Ом
|
|
± 3°
|
Для угла > 30° и полного сопротивления > 0,1 Ом
|
Диапазон отображения активного Rs и реактивного Xs сопротивления петли короткого замыкания
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
0,0 ... 19,9 Ом
|
0,01 Ом
|
± (2% и. в + 3 ед. мл. разряда)
|
|
20,0 ... 199,9 Ом
|
0,1 Ом
|
± (3% и. в + 1 ед. мл. разряда)
|
Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Zs для Un =220 В)
Диапазон измерения согласно IEC 61557
Диапазон измерения согласно IEC 61557
|
Провод
|
Диапазон измерения Iк
|
|
1,2 м
|
1,15 А ... 1,84 кА
|
|
5 м
|
1,15 А ... 1,53 кА
|
|
10 м
|
1,15 А ... 1,26 кА
|
|
20 м
|
1,15 А ... 924 А
|
Диапазон отображения
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
1,15 А ... 19,99 А
|
0,01 А
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
20,0 А ... 199,9 А
|
0,1 А
|
|
|
200 А ... 1999 А
|
1 А
|
|
|
2,00 кА ... 19,99 кА
|
10 А
|
|
|
20,0 кА ... 22,0 кА
|
100 А
|
При использовании функции RCD измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557 для напряжения 196 ... 250 В и фазного угла измеряемой цепи 0 ... 180°
Диапазон измерения согласно IEC 61557 для напряжения 196 ... 250 В и фазного угла измеряемой цепи 0 ... 180°
|
Провод измерительный
|
Диапазон измерения Zs
|
|
1,2 м; 5 м; 10 м; 20 м
|
15 ... 1999 Ом
|
Диапазон отображения Zs
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
0 ... 1999 Ом
|
1 Ом
|
± (3% и. в. + 3 ед. мл. разряда)
|
Контроль целостности проводов
|
Порог срабатывания блокировки измерений
|
Основная погрешность определения порога
|
|
3 кОм
|
± 10 %
|
Измерение сопротивления измерительных проводов
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
0 ... 0,500 Ом
|
0,001 Ом
|
± (5% и. в + 3 ед. мл. разряда)
|
Условия применения:
|
Параметр
|
Значение
|
|
Номинальное напряжение измеряемой цепи Un
|
220 В
|
|
Диапазон напряжения, при котором выполнимо измерение
|
180 ... 250 В
|
|
Номинальная частота измеряемой цепи fn
|
50 Гц
|
Дополнительные технические характеристики измерителя MZC-303E:
|
Наименование параметра
|
Значение
|
|
Габариты (Ш x В x Г)
|
230 x 67 x 35 мм
|
|
Масса
|
0,4 кг
|
|
Дисплей
|
жидкокристаллический, 3 1/2 цифры высотой 14 мм
|
|
Питание измерителя
|
два элемента питания алкалиновых LR6 (размер AA)
|
|
Температурный диапазон
|
0 ... +40°C
|
|
Температура хранения
|
-20 ... +60°C
|
|
Время до самовыключения
|
2 минуты
|
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|
Категория безопасности
|
III 300 В согласно PN-EN 61010-1
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP40
|
|
заряда одного комплекта элементов питания достаточно для проведения 2000 измерений (4 измерения/мин)
|
|
Стандартная комплектация измерителя MZC-303E:
|
Наименование
|
Индекс
|
|
Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00)
|
227292001
|
|
Провод измерительный 1,2 м с острым зондом черный
|
113969050
|
|
Провод измерительный 1,2м с острым зондом желтый
|
113969058
|
|
Зажим «Крокодил» изолированный жёлтый
|
115861040
|
|
Провод для калибровки измерительных проводов (MZC-303E, MZC-300)
|
113969053
|
|
Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак.
|
115399003
|
