Описание:

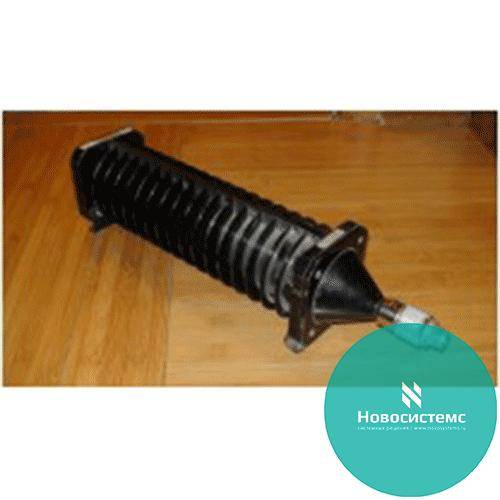

Нагрузка Э9-4А коаксиальная предназначена для использования в качестве нагрузки линий и генераторов высокой частоты при испытаниях и регулировке их с отключённой реальной нагрузкой или фиксированного аттенюатора.
Нагрузка сохраняет свои характеристики в интервале температур от 263 до 313 К (от минус 10 до плюс 40°С), относительной влажности до 95% при температуре 303 К (30°С) и атмосферном давлении 61,3-104 кПа (460-780 мм рт.ст.).
Технические данные
-
Номинальное значение волнового сопротивления нагрузки Э9-4А 75 Ом.
-
Нагрузка имеет присоединительные разъемы типа VIII («розетка») по ГОСТ 13317-80.
-
Диапазон частот нагрузки:
-
от 0 до 3000МГц при работе ее в качестве нагрузки;
-
от 0 до 1000МГц при работе ее в качестве фиксированного аттенюатора.
-
Коэффициент стоячей волны по напряжению (КСВН) нагрузки не более:
-
со стороны входа
-
1,15 в диапазоне частот от 0 до 200МГц,
-
1,3 в диапазоне частот свыше 200 до 3000МГц
-
со стороны выхода
-
1,2 в диапазоне частот от 0 до 200МГц,
-
1,35 в диапазоне частот свыше 200МГц до 900МГц,
-
1,45 в диапазоне частот свыше 900МГц до 1000МГц,
Ослабление на выходе прибора Нагрузки коаксиальные Э9-4А 20±1дБ на частоте 400МГц. Изменение ослабления по диапазону не более 5 дБ.
Допустимая мощность рассеивания на входе нагрузки не более 100 Вт. Допускается кратковременная перегрузка о пределах норм для сопротивления МОУ-200-75Ом. Максимальное импульсное напряжение на входе нагрузки не более 3000 В. Нагрузка Э9-4Адопускает непрерывную работу в рабочих условиях в течение 8 ч при сохранении своих технических характеристик в пределах норм установленных ТУ.
Нормальные условия эксплуатации нагрузок температура 293±5К (20±5°С); относительная влажность воздуха 65±15%; атмосферное давление (100±4) кПа (750±30 мм рт. ст.).
Рабочие условия эксплуатации: температура от 263 до 313 К (от минус 10 до плюс 40°С); относительная влажность воздуха до 95% при температуре до 303 К (30°С); атмосферное давление 61,3-104 кПа (460-780 мм рт. ст.).
-
Наработка прибора Нагрузка Э9-4А на отказ не менее 100000 ч.
-
Габаритные размеры прибора Нагрузка коаксиальная Э9-4А - 455Х113Х100 мм.
-
Габаритные размеры укладочного ящика 588X217X180 мм.
-
Габаритные размеры транспортной тары 790X336X476 мм.
-
Масса нагрузки не более 2,7 кг,
-
Масса нагрузки в транспортной таре не более 35 кг.
