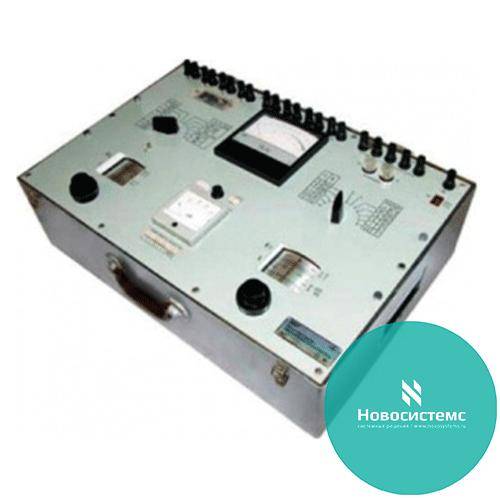

К507 комплект измерительный

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

42 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Назначение устройства поверки измерительных трансформаторов К507:

Аппарат К507 предназначен для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1; 2; 2,5 и 5 А и с номинальными вторичными напряжениями 100/3; 100/√3; 100; 200/√3; 150 и 200 В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50 Гц.

Пределы измерения погрешностей при поверке измерительных трансформаторов и пределы допускаемых основных погрешностей аппарата указаны в табл. 1
Конечные значения диапазонов измерений, области частот (частота) амперметра и вольтметра указаны в табл.1.

Прибор комплекта	Конечное значение диапазона измерений	Область частот (частота), Hz		Примечание
		нормальная(нормальное значение)	рабочая
Амперметр	0,1 А 0,25 А 0,5 А 1,0 А 2,5 А 5 А 10 А	45—65	Св.65 до 500
	25 A 50 А		–
	100 А 150 А 200 А 300 А 600 А	50		При использовании трансформатора тока УТТ-5М(класс точности — 0,2
Вольтметр	15 V 30 V	45-65
	75 V		Св. 65 до 400
	150 V 300 V 450 V 600 V		Св. 65 до 500

Номинальные токи, А	Номинальные напряжения, V	Область частот (частота), Hz		Примечание
		нормальная (нормальное значение)	рабочая
От 0,1 до 10	15 и 30	45 – 65	–
	75		Св. 65 до 400
	От 150 до 600		Св. 65 до 500
25 и 50	От 15 до 600		–
От 100 до 600	От 15 до 600	50	–	При использовании трансформатора тока УТТ-5М
