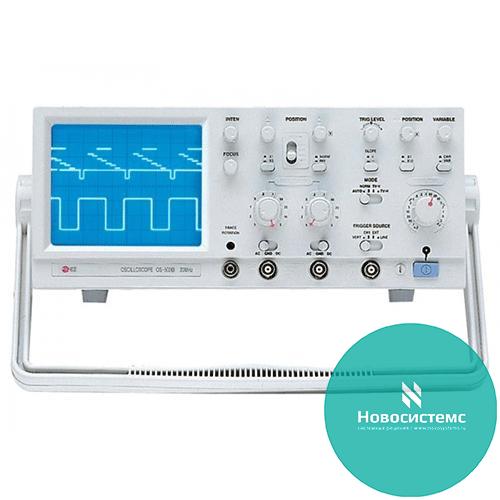

Осциллограф EZ Digital OS-5020
- Полоса пропускания осциллографа: 20 МГц
- 2 канала, 2 луча
- Одновременное отображение 2х некогерентных сигналов
- Чувствительность осциллографа 1 мВ/деление
- Высокочувствительная синхронизация
- Режим попеременной развертки
- Режим X-Y (фигуры Лиссажу) до 50КГц
- Выход сигнала 1-го канала осциллографа
- Лупа времени (20 нсек/деление)
- Синхронизация кадров и строк ТВ сигналов
- Гарантия 2 года
Технические характеристики
Спецификация | осциллограф OS-5020 | |||||||||||
ЭЛТ | ||||||||||||
Размер и градуировка экрана | 6-дюймовый экран с градуировочной шкалой 8 х 10 см, по горизонтали дополнительная разметка шаг 2 мм | |||||||||||
Ускоряющий потенциал | + 1,9КV (отн. катода) | |||||||||||
Регулировка фокусировки | Есть | |||||||||||
Поворот луча | Есть | |||||||||||
Регулировка яркости | Есть | |||||||||||
Z-модуляция (по яркости) | ||||||||||||
Входной сигнал | Сигнал с амплитудой 5В р-р и более вызывает модуляцию по яркости | |||||||||||
Полоса пропускания | 0 - 2МГц | |||||||||||
Вход | открытый (DC) | |||||||||||
Входной импеданс | 25КОм - 30КОм (типовое) | |||||||||||
Максимальное входное напряжение | 30В (постоянное + пиковое) | |||||||||||
Вертикальное отклонение | ||||||||||||
Полоса пропускания(-3dB) | Открытый вход (DC) | 0 - 20МГц (нормальный режим), 0 - 10МГц (растянутый диапазон, для CH1) | ||||||||||
Закрытый вход (AC) | 10Гц - 20МГц (нормальный режим), 10Гц - 10МГц (растянутый диапазон, для CH1) | |||||||||||
Режимы индикации сигнала | CH1, CH2, ADD, DUAL (параллельная развертка: 0,2S - 1mS на деление, последовательная развертка: 0,5mS - 0,2mS на деление) | |||||||||||
Коэффициент усиления | 5mV/дел. - 5V/дел. с шагом 1-2-5, плавная регулировка 1:2,5 для CH1(только): х5 усиление - 1mV/дел. - 1V/дел. с шагом 1-2-5 | |||||||||||
Точность | нормальный режим: ±3%, режим увеличения (х5): ±5% | |||||||||||
Входной импеданс | 1МОм 25пФ | |||||||||||
Максимальное входное напряжение | Непосредственно на гнезда: 250В (пост. + импульсное) | |||||||||||
Режимы подачи сигнала на вход | DC-GND-AC | |||||||||||
Время нарастания входного сигнала | не более 17,5nS (для режима увеличения х5: не более 35nS) | |||||||||||
Уровень выходного сигнала CH1 | 25mV/дел. на сопротивлении 50 Ом: 0 - 10МГц | |||||||||||
Инверсия полярности | Только для CH2 | |||||||||||
Горизонтальное отклонение | ||||||||||||
Режимы развертки/изображения | Нормальный, X-Y, х10, плавная регулировка | |||||||||||
Время развертки | 0,2mS - 0,2S на деление, 19 режимов, шаг 1-2-5; плавная регулировка 1:2,5 | |||||||||||
Растяжка развертки | х10 (максимальная скорость развертки 20nS/деление) | |||||||||||
Точность | ±3%, ±5% в диапазоне 0°С - 40°С | |||||||||||
Синхронизация | ||||||||||||
Режимы синхронизации | Авто, Норм., TV-V, TV-H | |||||||||||
Источник синхронизации | VERT, CH1, LINE, EXT | |||||||||||
Вход | AC (переменный) | |||||||||||
Полярность | + / - | |||||||||||
Чувствительность | режимы Avto, Norm. |
| ||||||||||
режимы TV-V, TV-H | 1 деление или 1,0В ампл. | |||||||||||
Импеданс внешнего входа | 1МОм 30 пФ | |||||||||||
Максимальное входное напряжение | 250В (пост. + импульсное) | |||||||||||
Режим X-Y | ||||||||||||
Чувствительность | такая же, как для обоих каналов: X-оси (CH1) и Y-оси (CH2) | |||||||||||
Полоса пропускания по оси X | DC - 500КГц (-3dB) | |||||||||||
Фазовый сдвиг X-Y | не более 3° (DC - 50КГц) | |||||||||||
Калибровка | ||||||||||||
Регулировка пробника | Меандр частотой около 1КГц (±20%), 0,5В (10%), скважность 40% - 50% | |||||||||||
Питание | ||||||||||||
Диапазон питающих напряжений |
| |||||||||||
Частота питающей сети | 50/60Гц | |||||||||||
Физические параметры | ||||||||||||
Вес | 7,4КГ | |||||||||||
Размеры | 316мм (ширина) х 143мм (высота) х 406мм (длина) | |||||||||||
Другое | ||||||||||||
Поставляемые принадлежности | Инструкция, предохранители 2 шт., шнур питания, щупы 2 шт. (дополнительно) |
