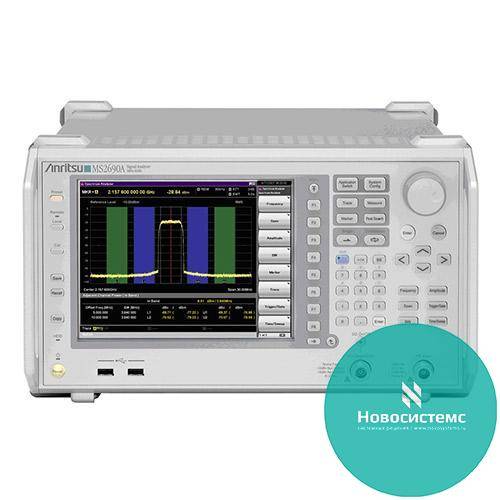

MS2690A / MS2691A / MS2692A - анализаторы сигналов от 50 Гц до 6,0 / 13,5 / 26,5 ГГц

MS2690A / MS2691A / MS2692A - анализаторы сигналов от 50 Гц до 6,0 / 13,5 / 26,5 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
1 353 625 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Анализаторы сигналов серии MS269xA – самые последние и высококачественные анализаторы сигналов для использования в системах связи следующего поколения. Базовый блок серии анализаторов сигналов MS269xA включает сканирующий анализатор спектра, БПФ-анализ сигнала и функцию преобразования сигнала в цифровую форму.

Анализаторы сигналов серии MS269xA выполняют стандартные измерения анализа полосы пропускания от 31.25 МГц до 125 МГц с подходящим дополнительным программным обеспечением. Использование запатентованного процесса калибровки, многоточечной калибровки амплитуды и фазы дает точность ±0.5 дБ для диапазона 6 ГГц. Ни у какого другого анализатора на рынке нет подобной спецификации. Эти приборы превосходны во всех отношениях - они измеряют широкополосные сигналы, используя последнюю технологию, чтобы сделать измерения быстрее, чем когда-либо. Возможность добавлять программное и аппаратное обеспечение, позволяет Вам выполнять требуемые измерения.

Серия опций делает доступными такие измерения, как анализ модуляции по стандартам, векторное генерирование сигналов, и измерение частот ошибок по битам BER. Конечный пользователь может формировать единое корпусное решение, что существенно уменьшает стоимость, зону обслуживания и полное среднее время цикла TACT для оценки устройства.
MS269xA - достаточно точный анализатор сигналов для большинства требующегося научно-исследовательского оборудования, даже довольно быстрый для производственных помещений. В настоящее время применяется в GEM, GPRS, EDGE, W-CDMA, мобильном WiMAX и LTE.

Широкий диапазон анализа быстрого преобразования Фурье (31.25 МГц с возможностью выбора до 125 МГц) поддерживает высокоскоростные непрерывные измерения, включая CCDF, зависимость частоты от времени, спектр и анализ мощности в зависимости от времени. Стандартная функция преобразования в цифровую форму может вводить сигналы и немедленно выводить их, используя дополнительный генератор сигналов.

  • Частотный диапазон до 26.5 ГГц
    o MS2690A - Анализатор сигналов от 50 Гц до 6 ГГц
    o MS2691A - Анализатор сигналов от 50 Гц до 13.5 ГГц
    o MS2692A - Анализатор сигналов от 50 Гц до 26.5 ГГц
  • Передовая архитектура обеспечивает первоклассную работу на высоких частотах
  • Векторный анализ сигнала совмещает такие функции, как скорость, надежность измерений и стабильность радиочастоты
  • Высокая точность функции преобразования вводимого РЧ сигнала в цифровую форму
  • Карта нисходящего канала DL-MAP декодирует предусмотренные измерения для мобильного WiMAX

Возможности:

Высококлассный динамический диапазон
Превосходный динамический диапазон (отображаемый средний уровень шумов DANL: -155 дБм/Гц на 2 ГГц, точка пересечения по интермодуляционным составляющим 3-го порядка TOI +22 дБм на 2 ГГц) предоставляет точные и простые измерения.

Анализ с полосой пропускания 120 МГц
Опциональный анализ с полосой пропускания 120 МГц обеспечивает определение передач 4G, для которых необходимы полосы пропускания более 100 МГц.

Отличное значение уровня точности и анализ модуляции до 6 ГГц (со встроенным калиброванным источником сигналов)
Высокопроизводительный встроенный векторный генератор сигналов (опция) покрывает частотный диапазон до 6 ГГц с возможностью изменения полосы пропускания до 120 МГц и отличной характеристикой коэффициента утечки мощности в соседний канал ACLR.

Быстрый анализ модуляции
Благодаря применению передовых технологии БПФ и высокоскоростного центрального процессора, анализаторы сигналов серии MS269xA производят быстрые измерения современных технологий, будь то основаны они на TDMA, FDMA, CDMA или OFDM.

Быстрый внешний интерфейс
Быстрое удаленное управление и внешняя передача данных поддерживается интерфейсами Gigabit Ethernet, GPIB и высокоскоростным USB 2.0, которые имеются в каждом блоке.

Расшифровка карты нисходящего канала DL-MAP
Анализаторы сигналов серии MS269xA имеют возможность автоматического измерения сигналов мобильного WiMAX. С анализом DL-MAP сигналы WiMAX могут быть измерены без регулировки экстенсивных параметров, описывающих сигнал, до его получения!
