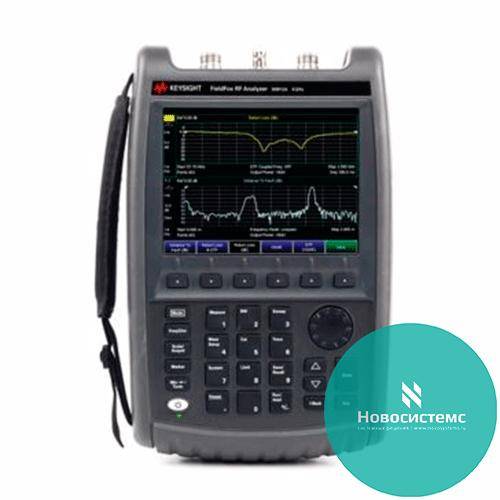

N9912A Портативный ВЧ-анализатор FieldFox, 4 ГГц и 6 ГГц

N9912A Портативный ВЧ-анализатор FieldFox, 4 ГГц и 6 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

ВЧ анализатор N9912A FieldFox является самым функционально полным в мире ручным измерительным прибором для развертывания и обслуживания сетей беспроводной связи в полевых условиях. Он объединяет анализ кабелей и антенн, анализ спектра, измерение мощности, векторный анализ цепей и векторный вольтметр в одном прочном, компактном, легком, устойчивом к внешним воздействиям корпусе.

Наивысшая скорость свипирования позволяет сократить время поиска неисправностей, выполняя измерения на 50% быстрее традиционных измерителей. N9912A имеет развитый интерфейс пользователя, основанный на прикладных задачах полевых измерений, позволяющий быстро и легко получить доступ к необходимым измерительным функциям. Наивысшая скорость определения расстояния до неоднородности с разрешением до 1001 точки и динамическим диапазоном 96 дБ в режиме анализа спектра.

Ключевые особенности режима анализатора цепей от 2 МГц до 4/6 ГГц:
  • Ручной анализатор цепей/анализатор кабелей и антенн наивысшего класса
  • Измерение КСВН, обратных потерь, затухания, потерь в кабеле, диаграммы Смита, расстояния до неоднородности
  • Возможность 2:портовой скалярной калибровки и 1:портовой векторной калибровки
  • Встроенная функция QuickCal позволяет проводить калибровку прибора без использования калибровочного комплекта, обеспечивая высокую точность и повторяемость измерений. Прибор имеет встроенный калибровочный комплект и ответвители. Функция QuickCal выполняет калибровку прибора автоматически при его включении.
Основные данные N9912A:
  • Анализатор кабелей и антенн - от 2 МГц до 4 /6 ГГц, направленность > 42 дБ, 1,5 мс на точку
  • Анализатор цепей - от 2 МГц до 4/6 ГГц, модуль и фаза S11, модуль S21
  • Анализатор спектра - от 100 кГц до 4/6 ГГц, средний уровень собственного шума (DANL): -148 дБм, 1 обновление/с при полной полосе обзора (6 ГГц)
  • Измеритель мощности - от 9 кГц до 24 ГГц, зависит от используемого преобразователя серии U2000 с шиной USB
  • Векторный вольтметр - от 2 МГц до 4/6 ГГц, измерение электрической длины

Технические данные N9912A:

Параметры Значения
Частотный диапазон 2 МГц ... 4 ГГц (опция 104)
2 МГц ... 6 ГГц (опция 106)
Разрешение в диапазонах 2 МГц ... 1.6 ГГц - 2.5 кГц
> 1.6 ГГц ... 3.2 ГГц - 5 кГц
> 3.2 ГГц ... 6 ГГц - 10 кГц
анализ спектра от 100 кГц до 4/6 ГГц (опция 104/106)
Векторный анализ цепей и точные измерения средней мощности
Языки (меню) английский, китайский, французский, испанский, японский, русский, немецкий, итальянский
Измеритель мощности (опция 302) диапазон 9 кГц ... 24 ГГц (sensor dependent)
Соединители ввода-вывода ВЧ вход - соединитель типа N, розетка (50 Ом)
внешний выход - соединитель типа BNC (10 МГц, -5 дБм ... 10 дБм)
Дисплей 6.5 дюйма VGA, 640 x 480, цветной с подсветкой, матовое антибликовое покрытие
Звук встроенный динамик; гнездо для подключения наушников
Порты 2 х USB 2.0;
1 x mini USB;
1 x сеть LAN
Внутренняя память мин. 16 MB, до 1000 точек
Внешняя память 1 x mini SD слот и 2 слота x USB 2.0
Питание Внешний вход: 15 - 19 В постоянного тока;
Внешний адаптер: вход 100 ... 250 В переменного тока, (50 - 60 Гц); выход 15 В постоянного тока, 4 A
Потребляемая мощность 12 Вт
Батарейное питание АКБ, li-ion, 10.8 В, 4.6 A/ч
время работы 4 часа
Температура окружающей среды рабочие условия -10°C to +55°C
предельные (хранение) -51°C to 71°C
влажность 95% при 40° C
ЭМС соответствует по европейской директиве ЭМС - 2004/108/EC
IEC/EN 61326-2-1
CISPR Pub 11 Group 1, Class A
AS/NZS CISPR 11
ICES/NMB-001
Антистатические свойства соответствует стандарту IEC/EN 61000-4-2 (испытания 20 кВ)
Безопасность соответствует европейской директиве 2006/95/EC
Канада: CSA C22.2 No. 61010-1-04
США: UL 61010-1 2nd Edition
Внешние габариты (высота, ширина, глубина) 292 х 188 х 72 мм.
Вес N9912A 2,9 кг

Опции N9912A:

  • N9912A-104 Анализатор кабелей и антенн до 4 ГГц
  • N9912A-106 Анализатор кабелей и антенн до 6 ГГц
  • N9912A-110 Измерение параметров передачи
  • N9912A-111 Функция QuickCal (быстрая калибровка)
  • N9912A-230 Анализатор спектра до 4 ГГц (требуется опция 104)
  • N9912A-231 Анализатор спектра до 6 ГГц (требуется опция 106)
  • N9912A-235 Предусилитель для анализатора спектра (требуется опция 230 или 231)
  • N9912A-302 Поддержка внешн. преобразователей мощности с шиной USB
  • N9912A-303 Анализ цепей
  • N9912A-308 Векторный вольтметр
