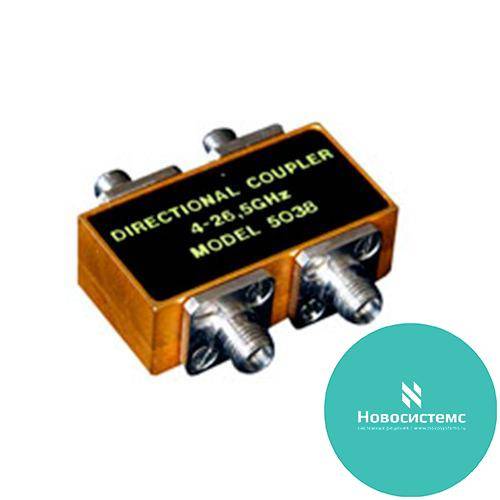

Квадратурные направленные ответвители

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Широкая полоса частот
Равное деление мощности по двум каналам
Разность фаз выходных сигналов 90 o

НАЗНАЧЕНИЕ

Предназначены для направленного разветвления СВЧ-сигнала по двум каналам с равным делением мощности и разностью фаз выходных сигналов 90 o в широком диапазоне частот.
Широко применяются в смесителях, умножителях, усилителях, фазометрических схемах, сумматорах, различных СВЧ-блоках.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур: 5–40 o C
Относительная влажность: 98 % C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Диапазон частот, ГГц	Переход- ное ослаб ление, дБ	Потери мощности, дБ	Разбаланс выходных сигналов, дБ	Разность фаз выходных сигналов, град.	Развяз- ка, дБ	Тип соедини- телей
2.261.032	1,07–4	3	0,6	±0,5	90±5	15	IX P
2.261.062	1,07–4	3	0,6	±0,5	90±5	15	III P
2.261.063	2–18	3	0,9	±1,3(2–3 ГГц)	90±5	12	IX P
				±0,8(3–18 ГГц)
468.512.001	7,5–26	3	1,4	±1,5	90±7	12	IX P

Модель	Габариты, мм	Масса, кг
2.261.032	17x75x160	0,35
2.261.062	17x75x160	0,35
2.261.063	15x40x53	0,15

468.512.001	15x32x40	0,1
